Визуализируйте фильтры в channelizer
fvtool( визуализирует фильтры в obj)dsp.Channelizer Система object™ использование Инструмента Визуализации Фильтра (FVTool).
fvtool( визуализирует фильтры, соответствующие индексам в векторном obj,ind)indind вектор-строка из индексов между 1 и obj.NumFrequencyBands. По умолчанию этот вектор [1:N], где N является самым маленьким из obj.NumFrequencyBands и 64.
Например, чтобы визуализировать первые 4 фильтра, установите ind к [1:4].
channelizer = dsp.Channelizer; fvtool(channelizer,[1:4]);
fvtool( визуализирует фильтры с дополнительными опциями, заданными одним или несколькими obj,ind,Name,Value)Name,Value парные аргументы.
Например, визуализировать первые 4 просачивается channelizer на интервале Найквиста [–44100/2, 44100/2] Гц, набор 'Fs' к 44100. Чтобы вычислить частотную характеристику с помощью 1 024 точек частоты, установите 'NFFT' к 1024. Кроме того, чтобы визуализировать сумму ответов фильтра, установите 'overall' к true.
channelizer = dsp.Channelizer; fvtool(channelizer,[1:4],'Fs',44100,'NFFT',1024,'overall',true);
Используя fvtool функция, можно визуализировать отдельные ответы фильтра или сумму всех ответов фильтра в channelizer наборе фильтров.
Спроектируйте channelizer с количеством диапазонов частот или многофазного набора ветвей к 8, количеством касаний или коэффициентов на набор полосы к 12 и набор затухания в полосе задерживания к 80 дБ. Просмотрите ответ набора фильтров.
channelizer = dsp.Channelizer; fvtool(channelizer)

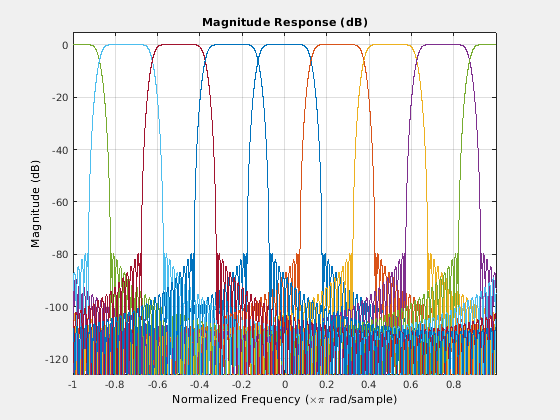

fvtool показывает ответ прототипного фильтра lowpass и всех модулируемых фильтров. Чтобы просмотреть только фрагмент набора фильтров, задайте индексы в ind. Чтобы просмотреть ответ первых 4 фильтров, установите ind к [1:4].
fvtool(channelizer,(1:4));
Можно изменить интервал Найквиста в [-22 050 22,050], Гц и количество частоты указывают на 1 024.
fvtool(channelizer,(1:4),'Fs',44100,'NFFT',1024);

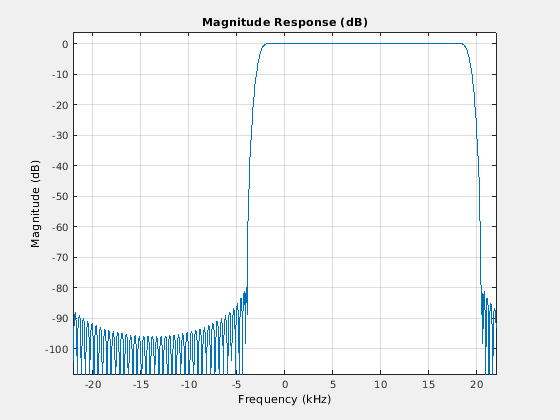

Чтобы видеть сумму ответов всех 4 фильтров, установите 'overall' аргумент к true.
fvtool(channelizer,(1:4),'Fs',44100,'NFFT',1024,'overall',true);
polyphase | coeffs | tf | freqz | bandedgeFrequencies | centerFrequencies | getFilters
