Извлеките развернутую фазу комплексного входа
dsp.PhaseExtractor Система object™ извлекает развернутую фазу действительного или комплексного входа.
Извлекать развернутую фазу входа сигнала:
Создайте dsp.PhaseExtractor объект и набор его свойства.
Вызовите объект с аргументами, как будто это была функция.
Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?
Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:
release(obj)
Примечание: Этот пример запускается только в R2016b или позже. Если вы используете более ранний релиз, заменяете каждый вызов функции с эквивалентным step синтаксис. Например, myObject (x) становится шагом (myObject, x).
Создайте dsp.SineWave Система object™. Укажите, что объект генерирует экспоненциальный выход с комплексной экспонентой.
sine = dsp.SineWave('Frequency',10,... 'ComplexOutput',true,'SamplesPerFrame',128);
Создайте dsp.PhaseExtractor Системный объект?. Укажите, что объект игнорирует контуры системы координат при возврате развернутой фазы.
phase = dsp.PhaseExtractor('TreatFramesIndependently',false);

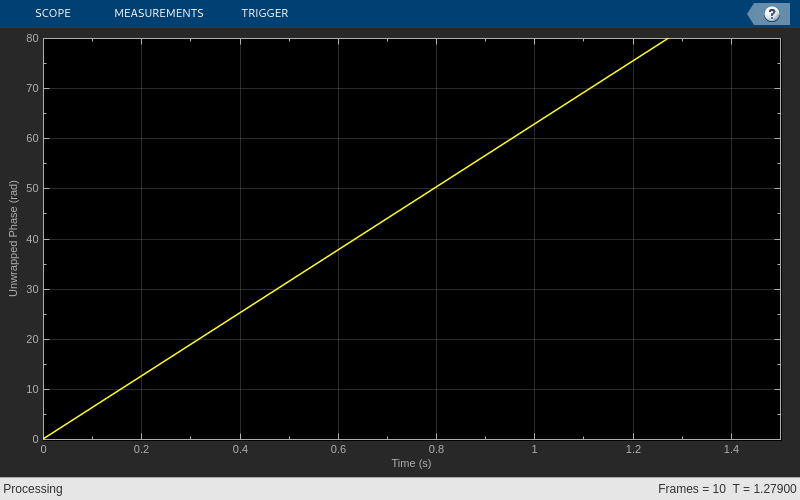

Извлеките развернутую фазу синусоиды. Постройте фазу по сравнению со временем с помощью timescope Системный объект.
timeplot = timescope('PlotType','Line','SampleRate',1000,... 'TimeSpanSource','Property','TimeSpan',1.5,'YLimits',[0 80],... 'ShowGrid',true,... 'YLabel','Unwrapped Phase (rad)'); for ii = 1:10 sineOutput = sine(); phaseOutput = phase(sineOutput); timeplot(phaseOutput) end
Примечание: Если вы используете R2016a или более ранний релиз, заменяете каждый вызов объекта с эквивалентным step синтаксис. Например, obj(x) становится step(obj,x).
Создайте dsp.TransferFunctionEstimator Система object™.
tfe = dsp.TransferFunctionEstimator('FrequencyRange','centered');
Создайте dsp.PhaseExtractor Система object™. Укажите, что объект должен обработать каждую систему координат информационно-независимо.
phase = dsp.PhaseExtractor('TreatFramesIndependently',true);
Создайте dsp.IIRFilter Система object™. Вычислите передаточную функцию БИХ-фильтра третьего порядка. Используйте butter функция, чтобы сгенерировать коэффициенты для фильтра.
[b,a] = butter(3,.3); iir = dsp.IIRFilter('Numerator',b,'Denominator',a);

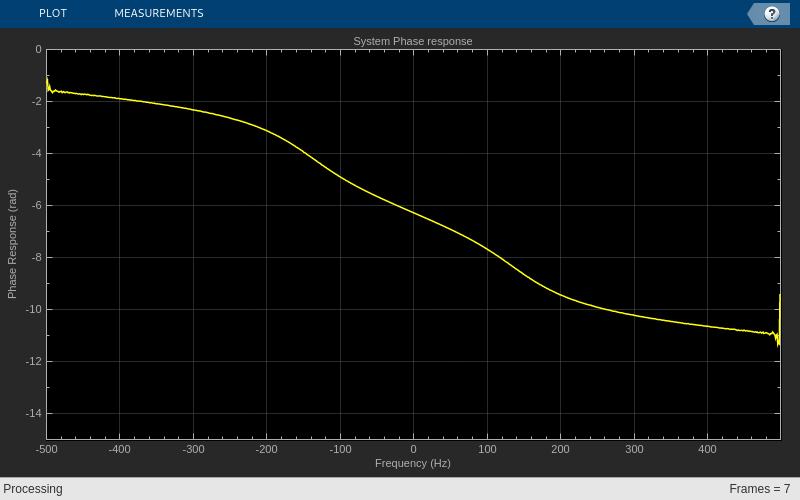

Извлеките фазовый отклик передаточной функции. График с помощью dsp.ArrayPlot Система object™.
sampleRate = 1e3; phaseplot = dsp.ArrayPlot('PlotType','Line','XOffset',-sampleRate/2,... 'YLimits',[-15 0],... 'YLabel','Phase Response (rad)',... 'XLabel','Frequency (Hz)',... 'Title','System Phase response'); for ii = 1:100 % Generate input input = 0.05*randn(1000,1); % Pass through IIR filter filterOutput = iir(input); % Estimate transfer function transferFunction = tfe(input,filterOutput); % Plot transfer function phase phaseOutput = phase(transferFunction); phaseplot(phaseOutput); end
Рассмотрите входной кадр длины N:
Объект действует на эту систему координат и производит этот выход:
где:
Здесь, i запускаюсь от 1 до N. angle функция возвращает угол фазы в радианах.
Если входной сигнал состоит из нескольких систем координат:
Если вы устанавливаете TreatFramesIndependently к true, объект обрабатывает каждую систему координат независимо. Поэтому в каждой системе координат, объект вычисляет фазу с помощью предыдущей формулы где:
0.
1.
Если вы устанавливаете TreatFramesIndependently к false, объект игнорирует контуры между системами координат. Поэтому в каждой системе координат, step метод вычисляет фазу с помощью предыдущей формулы где:
последняя развернутая фаза от предыдущей системы координат.
последняя выборка от предыдущей системы координат.
