dsp.SubbandAnalysisFilter

Разложите сигнал на высокочастотные и низкочастотные поддиапазоны

Описание

dsp.SubbandAnalysisFilter объект разлагает сигнал на высокочастотные и низкочастотные поддиапазоны, каждого с половиной полосы пропускания входа.

Разлагать сигнал на высокочастотные и низкочастотные поддиапазоны:

Создайте dsp.SubbandAnalysisFilter объект и набор его свойства.
Вызовите объект с аргументами, как будто это была функция.

Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?

Создание

Синтаксис

subAna = dsp.SubbandAnalysisFilter

subAna = dsp.SubbandAnalysisFilter(lpc,hpc)

subAna = dsp.SubbandAnalysisFilter(Name,Value)

Описание

subAna = dsp.SubbandAnalysisFilter возвращает двухканальный аналитический фильтр поддиапазона, subAna, это разлагает входной сигнал на высокочастотный поддиапазон и низкочастотный поддиапазон, каждого с половиной полосы пропускания входа.

пример

subAna = dsp.SubbandAnalysisFilter(lpc,hpc) возвращает двухканальный аналитический фильтр поддиапазона, subAna, с набором свойств LowpassCoefficients к lpc и HighpassCoefficients набор свойств к lpc.

subAna = dsp.SubbandAnalysisFilter(Name,Value) возвращает двухканальный аналитический фильтр поддиапазона, subAna, с каждым заданным набором свойств к заданному значению.

Свойства

развернуть все

Если в противном случае не обозначено, свойства являются ненастраиваемыми, что означает, что вы не можете изменить их значения после вызова объекта. Объекты блокируют, когда вы вызываете их, и release функция разблокировала их.

Если свойство является настраиваемым, можно изменить его значение в любое время.

Для получения дополнительной информации об изменении значений свойств смотрите Разработку системы в MATLAB Используя Системные объекты.

`LowpassCoefficients` — КИХ Lowpass фильтрует коэффициенты
[0.0352 -0.0854 -0.1350 0.4599 0.8069 0.3327] (значение по умолчанию) | вектор-строка

Задайте вектор из КИХ-коэффициентов фильтра lowpass в убывающих степенях z. Для фильтра lowpass используйте полуленточный фильтр, который передает диапазон частот, зашел в фильтр, заданный в HighpassCoefficients свойство. Значения по умолчанию этого свойства задают фильтр на основе третьего порядка вейвлет Daubechies.

`HighpassCoefficients` — КИХ Highpass фильтрует коэффициент
[-0.3327 0.8069 -0.4599 -0.1350 0.0854 0.0352] (значение по умолчанию) | вектор-строка

Задайте вектор из highpass КИХ-коэффициентов фильтра в убывающих степенях z. Для фильтра highpass используйте полуленточный фильтр, который передает диапазон частот, зашел в фильтр, заданный в свойстве LowpassCoefficients. Значения по умолчанию этого свойства задают фильтр на основе третьего порядка вейвлет Daubechies.

Свойства фиксированной точки

`FullPrecisionOverride` — Переопределение полной точности для вычислений с фиксированной точкой
`true` (значение по умолчанию) | `false`

Задайте, использовать ли правила полной точности. Если вы устанавливаете FullPrecisionOverride к true, который является значением по умолчанию, объект вычисляет все внутренние типы арифметических и выходных данных, использующие правила полной точности. Эти правила обеспечивают самые точные численные данные фиксированной точки. Это также выключает отображение других свойств фиксированной точки, потому что они не применяются индивидуально. Эти правила гарантируют, что никакое квантование не происходит в объекте. Биты добавляются, по мере необходимости, чтобы гарантировать, что никакое округление или переполнение не происходят. Если вы устанавливаете FullPrecisionOverride к false, типами данных с фиксированной точкой управляют посредством отдельных настроек свойства фиксированной точки. Для получения дополнительной информации смотрите Полную точность для Системных объектов Фиксированной точки.

Типы данных: логический

`RoundingMethod` — Округление метода для операций фиксированной точки
`Floor` (значение по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Задайте метод округления.

Зависимости

Это свойство применяется, только если объект не находится в режиме максимальной точности.

`OverflowAction` — Действие, чтобы взять, когда целочисленный вход вне области значений
`Wrap` (значение по умолчанию) | `Saturate`

Задайте действие переполнения как Wrap или Saturate.

Зависимости

Это свойство применяется, только если объект не находится в режиме максимальной точности.

`CoefficientsDataType` — Тип данных коэффициентов
`Same word length as input` (значение по умолчанию) | `Custom`

Задайте КИХ-содействующий тип данных с фиксированной точкой фильтра как Same word length as input или Custom.

`CustomCoefficientsDataType` — Содействующее слово и дробные длины
`numerictype([],16,15)` (значение по умолчанию) | numerictype

Задайте КИХ-содействующую фиксированную точку фильтра как a numerictype Объект (Fixed-Point Designer) с Signedness из Auto.

Зависимости

Это свойство применяется только, когда вы устанавливаете CoefficientsDataType свойство к Custom.

`ProductDataType` — Тип данных продукта
`Full precision` (значение по умолчанию) | `Same as input` | `Custom`

Задайте тип данных продукта как один из Full precision | Same as input | Custom.

`CustomProductDataType` — Слово продукта и дробные длины
`numerictype([],32,30)` (значение по умолчанию) | numerictype

Задайте фиксированную точку продукта как масштабированное numerictype Объект (Fixed-Point Designer) с Signedness из Auto.

Зависимости

Это свойство применяется только, когда вы устанавливаете ProductDataType свойство к Custom.

`AccumulatorDataType` — Тип данных аккумулятора
`Full precision` (значение по умолчанию) | `Same as input` | `Same as product` | `Custom`

Задайте тип данных аккумулятора как Full precision, Same as input, Same as product, или Custom.

`CustomAccumulatorDataType` — Слово аккумулятора и дробные длины
`numerictype([],32,30)` (значение по умолчанию) | numerictype

Задайте фиксированную точку аккумулятора как масштабированное numerictype Объект (Fixed-Point Designer) с Signedness из Auto.

Зависимости

Это свойство применяется только, когда вы устанавливаете AccumulatorDataType свойство к Custom.

`OutputDataType` — Тип данных выхода
`Same as accumulator` (значение по умолчанию) | `Same as product` | `Same as input` | `Custom`

Задайте тип выходных данных как Same as accumulator, Same as product, Same as input, или Custom.

`CustomOutputDataType` — Выведите слово и дробные длины
`numerictype([],16,14)` (значение по умолчанию) | numerictype

Задайте тип данных с фиксированной точкой на выходе как масштабированное numerictype Объект (Fixed-Point Designer) с Signedness из Auto.

Зависимости

Это свойство применяется только, когда вы устанавливаете свойство OutputDataType на Custom.

Использование

Синтаксис

[hi,lo] = subAna(x)

Описание

пример

[hi,lo] = subAna(x) анализирует входной сигнал, x, в высокочастотный поддиапазон, hi, и низкочастотный поддиапазон, lo.

Входные параметры

развернуть все

`x` — Ввод данных
вектор-столбец | матрица

Ввод данных в виде вектор-столбца или матрицы. Количество строк во входе должно быть четным числом.

Выходные аргументы

развернуть все

`hi` — Высокочастотный поддиапазон
вектор-столбец | матрица

Высокочастотный поддиапазон, возвращенный как вектор-столбец или матрица. Количество строк в этом выходе является половиной количества входных строк.

`lo` — Низкочастотный поддиапазон
вектор-столбец | матрица

Низкочастотный поддиапазон, возвращенный как вектор-столбец или матрица. Количество строк в этом выходе является половиной количества входных строк.

Функции объекта

Чтобы использовать объектную функцию, задайте Систему object™ как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:

release(obj)

развернуть все

Характерный для всех системных объектов

`step`	Запустите алгоритм Системного объекта
`release`	Высвободите средства и позвольте изменения в значениях свойств Системного объекта и введите характеристики
`reset`	Сбросьте внутренние состояния Системного объекта

Примеры

свернуть все

Анализируйте и восстановите сигнал

Скрипт Open Live Script

Примечание: Этот пример запускается только в R2016b или позже. Если вы используете более ранний релиз, заменяете каждый вызов функции с эквивалентным step синтаксис. Например, myObject (x) становится шагом (myObject, x).

Разложите сигнал на низкую частоту и высокочастотные поддиапазоны с помощью аналитического фильтра поддиапазона. Восстановите сигнал с помощью фильтра синтеза поддиапазона.

load dspwlets; % load the filter coefficients lod, hid, lor and hir
subAna = dsp.SubbandAnalysisFilter(lod, hid);
subSynth = dsp.SubbandSynthesisFilter(lor, hir);
u = randn(128,1);

[hi, lo] = subAna(u); % Two channel analysis
y = subSynth(hi, lo); % Two channel synthesis

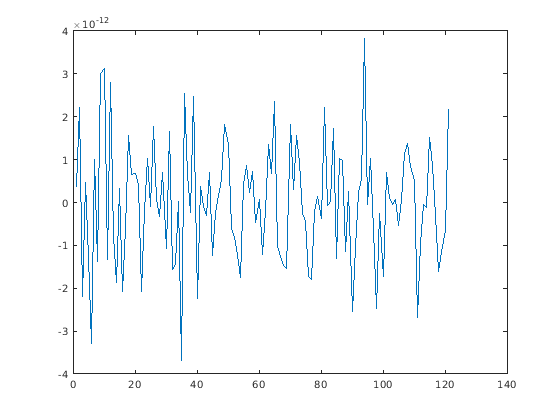

Постройте различие между исходными и восстановленными сигналами с компенсированной задержкой фильтра.

plot(u(1:end-7)-y(8:end));

Figure contains an axes object. The axes object contains an object of type line.

Алгоритмы

Этот объект реализует алгоритм, входные параметры и выходные параметры, описанные на странице с описанием блока Two-Channel Analysis Subband Filter. Свойства объектов соответствуют параметрам блоков, кроме:

SubbandAnalysisFilter объект не имеет свойства, которое соответствует параметру Input processing блока Two-Channel Analysis Subband Filter. Объект принимает, что вход является базирующейся системой координат и всегда обеспечивает уровень входного кадра.
Параметры блоков Rate options не поддерживаются dsp.SubbandAnalysisFilter объект.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

Смотрите системные объекты в Генерации кода MATLAB (MATLAB Coder).
