DataTypeWorkflow.Converter

Создайте объект конвертера фиксированной точки

Описание

DataTypeWorkflow.Converter объект содержит объектные функции, и параметры должны были собрать данные моделирования и производные данные, предложить и применить типы данных к модели и анализировать результаты. Используйте DataTypeWorkflow.Converter объект выполнить те же задачи преобразования фиксированной точки как Fixed-Point Tool.

Создание

Синтаксис

converter = DataTypeWorkflow.Converter(systemToScale)

converter = DataTypeWorkflow.Converter(referencedModelSystem,'TopModel',topModel)

Описание

пример

converter = DataTypeWorkflow.Converter(systemToScale) создает объект конвертера для systemToScale.

converter = DataTypeWorkflow.Converter(referencedModelSystem,'TopModel',topModel) создает объект конвертера с заданной моделью, на которую ссылаются, referencedModelSystem, как система, чтобы масштабироваться.

Входные параметры

развернуть все

`systemToScale` — Имя модели или системы, чтобы масштабироваться
символьный вектор

Имя модели или подсистемы, чтобы масштабироваться в виде вектора символов.

Пример: converter = DataTypeWorkflow.Converter('ex_fixed_point_workflow');

`referencedModelSystem` — Имя модели, на которую ссылаются, или системы в модели, на которую ссылаются,
символьный вектор

Имя модели, на которую ссылаются, или подсистемы в модели, на которую ссылаются, чтобы преобразовать в фиксированную точку в виде вектора символов.

`topModel` — Имя модели верхнего уровня
символьный вектор

Имя модели верхнего уровня это ссылается на referencedModelSystemВ виде вектора символов. topModel используется во время фазы набора области значений преобразования.

Свойства

развернуть все

`CurrentRunName` — Текущий запуск в объекте конвертера
символьный вектор

Текущий запуск, сохраненный в конвертере, возражает в виде вектора символов.

Пример: converter.CurrentRunName = 'FixedPointRun'

Типы данных: char

`RunNames` — Имена всех запусков
массив ячеек из символьных векторов

Имена всех запусков, сохраненных в конвертере, возражают в виде массива ячеек из символьных векторов.

Пример: converter.RunNames

Типы данных: cell

`SelectedSystemToScale` — Имя модели или подсистемы
символьный вектор

Имя модели или подсистемы, чтобы масштабироваться, возвращенный как вектор символов.

Пример: converter.SelectedSystemToScale

Типы данных: char

`ShortcutsForSelectedSystem` — Доступные системные ярлыки
массив ячеек из символьных векторов

Доступные ярлыки параметров настройки системы для выбранной подсистемы в виде массива ячеек из символьных векторов.

Пример: converter.ShortcutsForSelectedSystem

Типы данных: cell

`TopModel` — Имя модели верхнего уровня
символьный вектор

Пример: converter.TopModel

Типы данных: char

Функции объекта

`applyDataTypes`	Примените предложенные типы данных к модели
`applySettingsFromRun`	Примените параметры настройки системы, используемые в предыдущем запуске к модели
`applySettingsFromShortcut`	Примените настройки от ярлыка до модели
`deriveMinMax`	Выведите информацию об области значений для модели
`proposalIssues`	Получите результаты, которые имеют комментарии, сопоставленные с ними
`proposeDataTypes`	Предложите типы данных для системы
`results`	Найдите результаты для выбранной системы в объекте конвертера
`saturationOverflows`	Получите результаты, где насыщение произошло
`simulateSystem`	Симулируйте систему, заданную объектом конвертера
`verify`	Сравните поведение базовой линии и автомасштабируемых систем
`wrapOverflows`	Получите результаты, где перенос произошел

Примеры

свернуть все

Создайте `DataTypeWorkflow.Converter` Объект

Открыть скрипт

В этом примере показано, как создать DataTypeWorkflow.Converter объект.

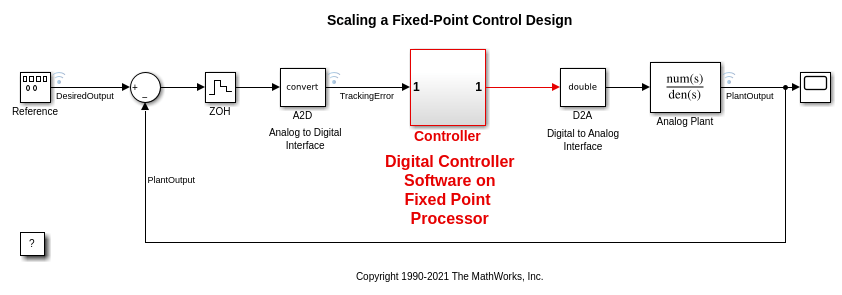

Откройте fxpdemo_feedback модель.

open_system('fxpdemo_feedback');

Подсистема контроллера использует типы данных с фиксированной точкой. Создайте DataTypeWorkflow.Converter объект.

converter = DataTypeWorkflow.Converter('fxpdemo_feedback/Controller');

Можно просмотреть и отредактировать свойства converter объект из командной строки. Например, чтобы изменить название текущего запуска:

converter.CurrentRunName = 'FixedPointRun'

converter =

  Converter with properties:

                CurrentRunName: 'FixedPointRun'
                      RunNames: {0x1 cell}
    ShortcutsForSelectedSystem: {6x1 cell}
                      TopModel: 'fxpdemo_feedback'
         SelectedSystemToScale: 'fxpdemo_feedback/Controller'

Темы

Введенный в R2014b
