Получите результаты, где насыщение произошло
results = saturationOverflows(converter,RunName)RunName, для модели, заданной DataTypeWorkflow.Converter объект, converter, это насыщало в процессе моделирования.
В этом примере показано, как добраться, насыщение заканчивается для заданного запуска DataTypeWorkflow.Converter объект.

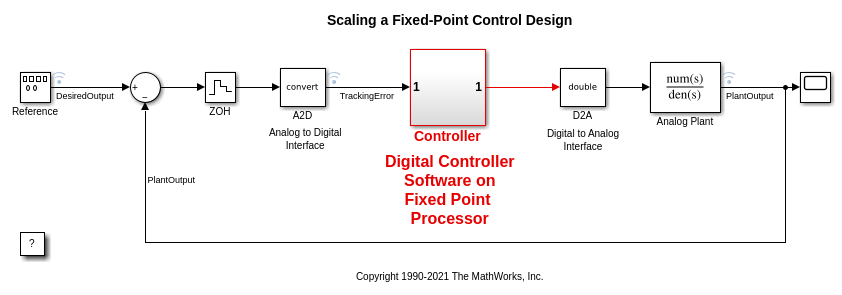

Откройте fxpdemo_feedback модель.
open_system('fxpdemo_feedback');
Создайте DataTypeWorkflow.Converter объект для Подсистемы контроллера.
converter = DataTypeWorkflow.Converter('fxpdemo_feedback/Controller');
Симулируйте модель и сохраните результаты в запуске, названном InitialRun.
converter.CurrentRunName = 'InitialRun';
simulateSystem(converter);
Определите, было ли какое-либо переполнение в запуске.
saturations = saturationOverflows(converter,'InitialRun')
saturations =
Result with properties:
ResultName: 'fxpdemo_feedback/Controller/Up Cast'
SpecifiedDataType: 'fixdt(1,16,14)'
CompiledDataType: 'fixdt(1,16,14)'
ProposedDataType: ''
Wraps: []
Saturations: 23
WholeNumber: 0
SimMin: -2
SimMax: 1.9999
DerivedMin: []
DerivedMax: []
RunName: 'InitialRun'
Comments: {'An output data type cannot be specified on this result. The output type is the same as the input type.'}
DesignMin: []
DesignMax: []
Насыщение происходит в блоке Up Cast Подсистемы контроллера во время симуляции. Нет никакого переполнения переноса.
DataTypeWorkflow.Converter | results | wrapOverflows | proposalIssues
