Заставьте список подсистем заменять на приближение
systemsToApproximate = DataTypeWorkflow.findDecoupledSubsystems(system)system созданный Fixed-Point Tool во время этапа подготовки преобразования.
При преобразовании модели в фиксированную точку с помощью Fixed-Point Tool, когда вы нажимаете Prepare, инструмент находит любые блоки, которые не поддерживаются для преобразования. Когда инструмент находит эти блоки, он изолирует блок путем размещения его в подсистему, окруженную блоками Data Type Conversion. После преобразования остальной части системы к фиксированной точке используйте эту функцию, чтобы получить список всех подсистем, которые необходимо заменить. Можно использовать Lookup Table Optimizer, чтобы сгенерировать приближение интерполяционной таблицы подсистем, содержащих неподдерживаемые блоки.
В этом примере вы заменяете блок, который не поддерживается для преобразования фиксированной точки приближением интерполяционной таблицы.
Откройте модель.
open_system('ex_fixed_point_workflow_lutapprox')

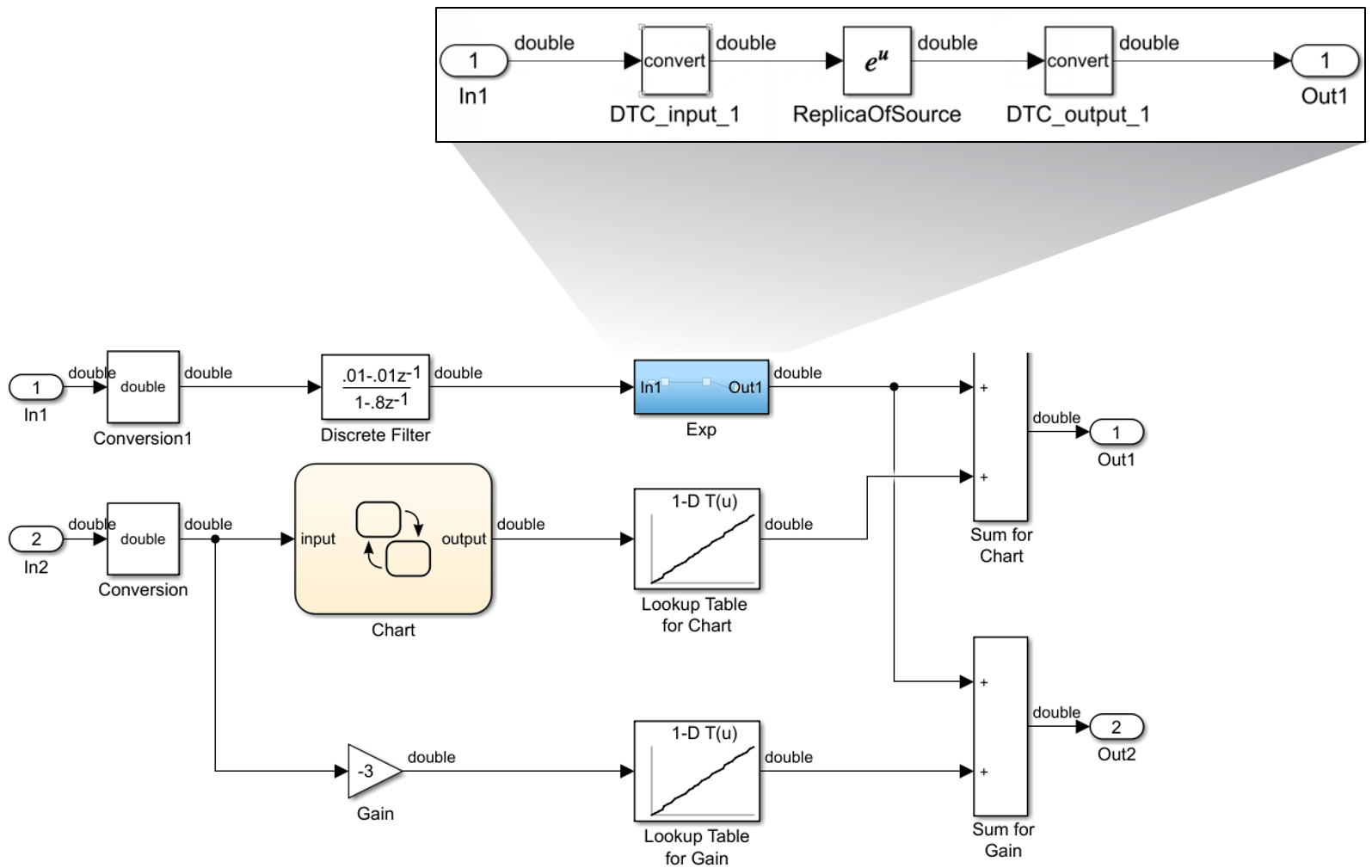

Подсистема контроллера в модели использует типы данных с фиксированной точкой, кроме подсистемы Exp. Эта подсистема была создана Fixed-Point Tool во время этапа подготовки преобразования. В этом примере вы используете Lookup Table Optimizer, чтобы заменить эту подсистему на приближение интерполяционной таблицы.
Идентифицируйте подсистемы, что необходимо заменить использование DataTypeWorkflow.findDecoupledSubsystems функция.
decoupled = DataTypeWorkflow.findDecoupledSubsystems(gcs)
decoupled =
1x2 table
ID BlockPath
__ ______________________________________________________________
1 {'ex_fixed_point_workflow_lutapprox/Controller Subsystem/Exp'}
Чтобы заменить функции, откройте Lookup Table Optimizer. Во вкладке Simulink Apps выберите Lookup Table Optimizer.

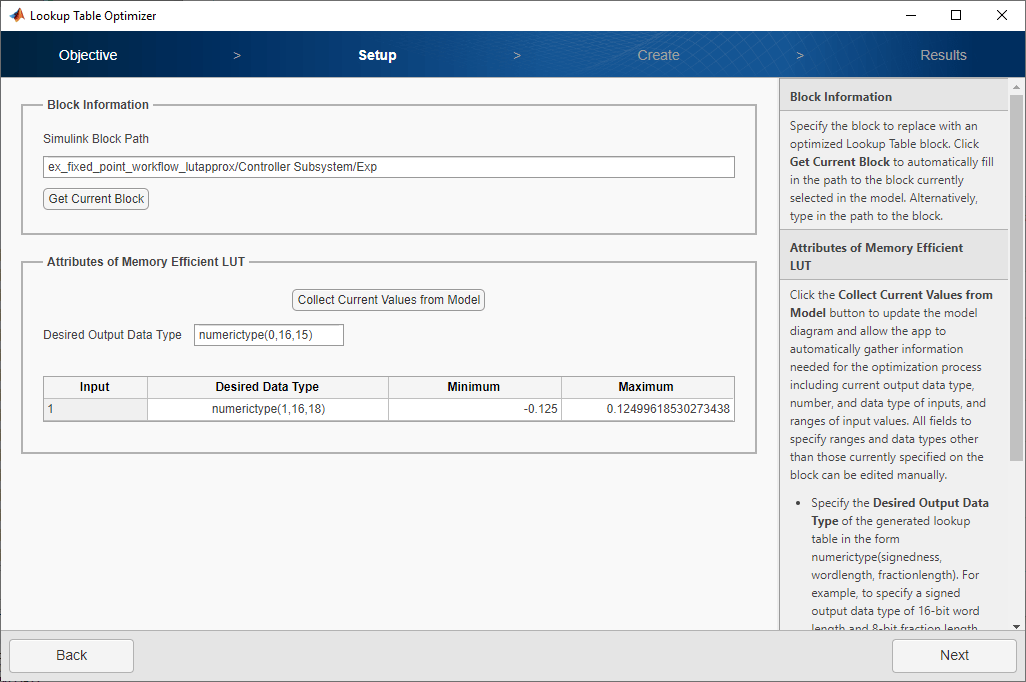

На странице Objective Lookup Table Optimizer выберите Simulink Block. Нажать Далее.
Под информацией о Блоке скопируйте и вставьте путь к разъединенной подсистеме, созданной Fixed-Point Tool.

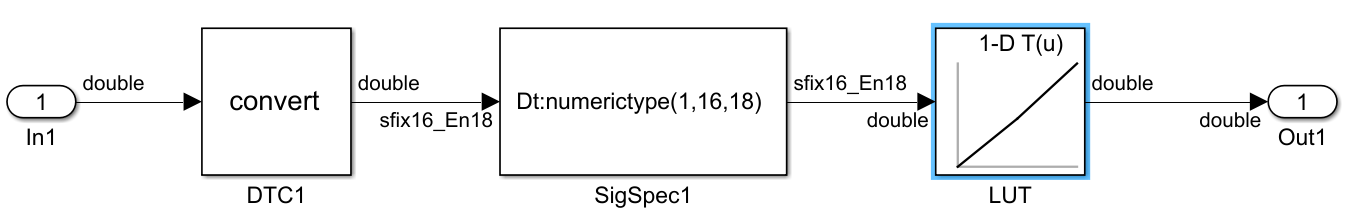

Продолжите через шаги Lookup Table Optimizer генерировать приближение интерполяционной таблицы.
