Диаграмма нулей и полюсов модели динамической системы с дополнительными опциями настройки графика
pzplot позволяет вам построить нулевые полюсом карты с более широкой областью значений опций настройки графика, чем pzmap. Можно использовать pzplot получить указатель графика и использовать его, чтобы настроить график, те, которые изменяют метки осей, пределы и модули. Можно также использовать pzplot чертить диаграмму нулей и полюсов на существующем наборе осей, представленных указателем осей. Настроить существующий график с помощью указателя графика:
Получите указатель графика
Используйте getoptions получить набор опции
Обновите график с помощью setoptions изменить необходимые опции
Для получения дополнительной информации см. Графики отклика Настройки из Командной строки (Control System Toolbox). Чтобы создать нулевые полюсом карты с опциями по умолчанию или извлечь нулевые полюсом данные, использовать pzmap.
h = pzplot(sys)sys динамической системы и возвращается, график обрабатывают h к графику. x и o указывает на полюса и нули соответственно.
h = pzplot(...,plotoptions)plotoptions. Для получения дополнительной информации о способах изменить свойства ваших графиков, смотрите Способы Настроить Графики (Control System Toolbox).

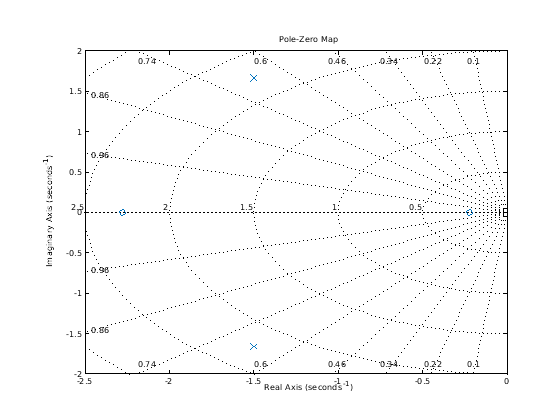

Постройте полюса и нули системы непрерывного времени, представленной следующей передаточной функцией:
sys = tf([2 5 1],[1 3 5]);
h = pzplot(sys);
grid on

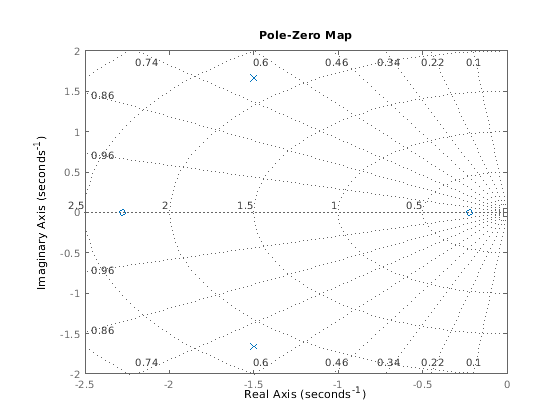

Включение сетки отображает линии постоянного коэффициента затухания (дзэта) и линии постоянной собственной частоты (wn). Эта система имеет два действительных нуля, отмеченные o на графике. Система также имеет пару комплексных полюсов, отмеченных x.

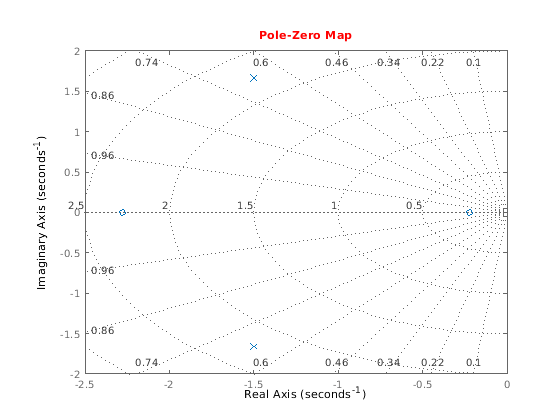

Измените цвет заголовка графика. Для этого используйте указатель графика, h.
p = getoptions(h); p.Title.Color = [1,0,0]; setoptions(h,p);
В данном примере загрузите массив 3 на 1 моделей передаточной функции.
load('tfArrayMargin.mat','sys'); size(sys)
3x1 array of transfer functions. Each model has 1 outputs and 1 inputs.

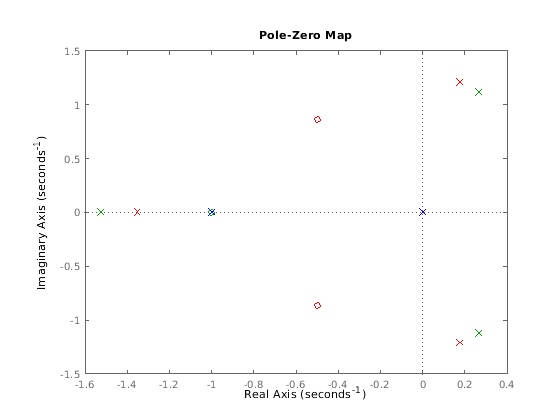

Постройте полюса и нули массива моделей. Задайте цвета для каждой модели. В данном примере используйте красный для первой модели, зеленой для второго и синего для третьей модели в массиве.
pzplot(sys(:,:,1),'r',sys(:,:,2),'g',sys(:,:,3),'b');
Постройте полюса и нули системы непрерывного времени, представленной следующей передаточной функцией пользовательским набором опции:
Создайте пользовательский набор опции с помощью pzoptions.
plotoptions = pzoptions;
В данном примере задайте сетку, чтобы отобразиться.
plotoptions.Grid = 'on';Используйте заданные опции, чтобы создать нулевую полюсом карту передаточной функции.
h = pzplot(tf([2 5 1],[1 3 5]),plotoptions);
Включение сетки отображает линии постоянного коэффициента затухания (дзэта) и линии постоянной собственной частоты (wn). Эта система имеет два действительных нуля, отмеченные o на графике. Система также имеет пару комплексных полюсов, отмеченных x.
getoptions | pzmap | setoptions | iopzplot | pzoptions
