Создайте изображение небольшой выборки как 5 7 матрица нулей. Вот рисунок изображения небольшой выборки с пиксельными координатами этих четырех обеспеченных углов.

Создайте блокированное изображение из демонстрационного изображения, задав размер блока 2 на 2. Чтобы создать это блокированное изображение, используйте blockedImage в режиме записи.

bim = blockedImage([],[5 7],[2 2],uint8(0),"Mode",'w');

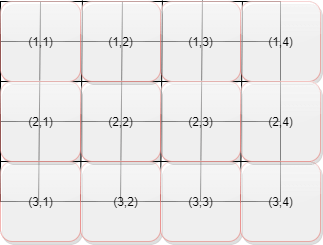

Вот рисунок блокированного изображения, наложенного на оригинальном изображении. Это разделено на блоки 2 на 2. В схеме каждый блок содержит свои координаты блока.

Преобразуйте индексы блока в пиксельные индексы при помощи blocksub2sub функция. По умолчанию, если изображение является изображением мультиразрешения, blocksub2sub пиксель использования координирует от самого грубого уровня, несмотря на то, что можно задать любой уровень. Поскольку демонстрационное изображение имеет только один уровень разрешения, blocksub2sub преобразует уровень 1.

[pstart,pend] = blocksub2sub(bim,[2 3])

pstart = 1×2

     3     5

pend = 1×2

     4     6

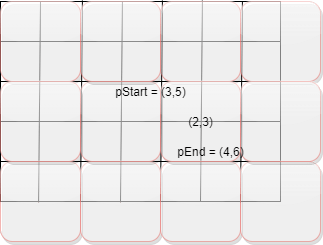

Этот рисунок показывает, что блок координирует [2 3] преобразованный в пиксельные координаты.
