Поместите данные в определенный блок блокированного изображения
Создайте блокированное изображение, к которому можно записать данные. Вы задаете формат блокированного изображения в destination параметр. Чтобы записать в память, задайте пустую матрицу. Необходимо также задать размер изображения и размер блоков, в которые вы хотите разделенное на блоки изображение. Параметр начального значения зависит от формата, который вы задали в месте назначения. Чтобы создать перезаписываемое блокированное изображение, задайте 'Mode' параметр со значением 'w' для режима записи.
destination = []; imgsize = [5 7]; blocksize = [2 2]; initval = uint8(0); bim = blockedImage(destination,imgsize,blocksize,initval, "Mode", 'w');
Запишите данные с заданными блоками в блокированном изображении при помощи setBlock объектная функция. blocksubs параметр задает координаты блока, с которым вы хотите записать данные. blockdata параметр задает данные, чтобы записать в заданный блок. Размер blockdata должен совпадать с размером блока.
blocksubs = [1 1];
blockdata = ones(2,2,"uint8");
setBlock(bim, blocksubs, blockdata)
Закройте изображение для записи.
Переключите блокированное изображение на режим чтения путем устанавливания параметра 'Режима' на 'r' для чтения.
bim.Mode = 'r'
bim =
blockedImage with properties:
Read only properties
Source: [5x7 uint8]
Adapter: [1x1 images.blocked.InMemory]
Size: [5 7]
SizeInBlocks: [3 4]
ClassUnderlying: "uint8"
Settable properties
BlockSize: [2 2]
Создайте полный образ при помощи gather функция, чтобы собрать все отдельные блоки.
fullImage = gather(bim);
Отобразите детали блокированного изображения в командной строке.
disp(fullImage)
1 1 0 0 0 0 0 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
Создайте блокированное изображение.

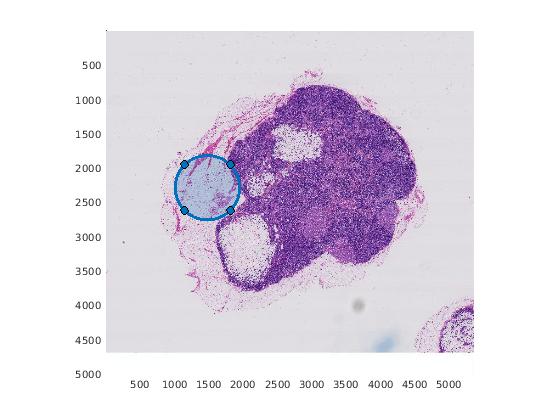

bim = blockedImage('tumor_091R.tif');Отобразите блокированное изображение и чертите круговой ROI на изображении.
h = bigimageshow(bim); hROI = drawcircle(gca, 'Radius', 470, 'Position', [1477 2284]);
Задайте уровень разрешения, на котором можно создать маску.
maskLevel = 3;
Создайте перезаписываемое блокированное изображение в памяти.
bmask = blockedImage([], [200 200], bim.Size(maskLevel,1:2), false, "Mode", "w");
Задайте запуск и конечные точки для маски.
bmask.WorldStart = bim.WorldStart(maskLevel, 1:2); bmask.WorldEnd = bim.WorldEnd(maskLevel, 1:2);
Отобразите количество блоков.
disp(bmask.SizeInBlocks);
1 1
Преобразуйте координаты ROI в пиксельный уровень.
roiPositionsRC = fliplr(hROI.Vertices); % x,y to row,column roiPosSub = world2sub(bmask, roiPositionsRC, "level", 1); for cSub = 1:bmask.SizeInBlocks(2) for rSub = 1:bmask.SizeInBlocks(1) blockSub = [rSub, cSub]; [pStart, pEnd] = blocksub2sub(bmask, blockSub, "Level", 1); % Create a grid encompassing all pixels in the block in X-Y order [xgrid,ygrid] = meshgrid(pStart(2):pEnd(2), pStart(1):pEnd(1)); % Create in/out mask for this block tileMask = inpolygon(xgrid, ygrid,... roiPosSub(:,2), roiPosSub(:,1)); % Write out the block setBlock(bmask, blockSub, tileMask); end end
Переключите блокированное изображение на режим чтения.

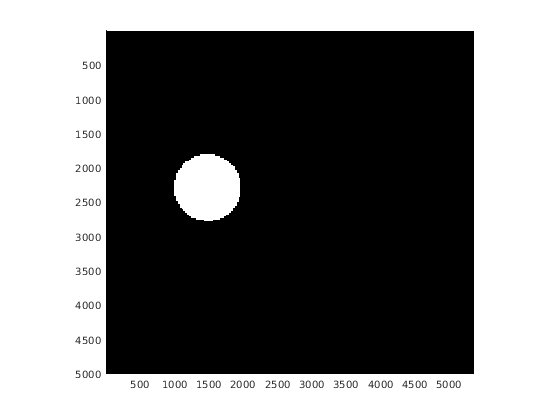

bmask.Mode = 'r';Отобразите маску.
figure bigimageshow(bmask)
