bwselect

Выберите объекты в бинарном изображении

Синтаксис

BW2 = bwselect(BW,c,r)

BW2 = bwselect(BW,c,r,n)

[BW2,idx]
= bwselect(___)

[x,y,BW2,idx,xi,yi]
= bwselect(___)

[___] = bwselect(x,y,BW,xi,yi,n)

[___] = bwselect(BW,n)

[___] = bwselect

Описание

BW2 = bwselect(BW,c,r) возвращает бинарное изображение, содержащее объекты, которые перекрывают пиксель (rC). Объекты являются соединенными наборами on пиксели, то есть, пиксели, имеющие значение 1.

пример

BW2 = bwselect(BW,c,r,n) также задает объектную возможность соединения, n, как связанный с 4 или связанный с 8.

[BW2,idx] = bwselect(___) возвращает линейные индексы пикселей, принадлежащих выбранным объектам.

[x,y,BW2,idx,xi,yi] = bwselect(___) возвращает x и степени y изображения и (xi, yi) координаты пикселей. По умолчанию, bwselect использует внутреннюю систему координат так, чтобы x и y были изображением XData и YData.

[___] = bwselect(x,y,BW,xi,yi,n) устанавливает систему мировой координаты не по умолчанию для BW от векторов x и y. Аргументы xi и yi задайте пиксельные координаты в системе мировой координаты.

[___] = bwselect(BW,n) отображает изображение BW на рисунке и позволяет вам выбрать (rC) координаты в интерактивном режиме с помощью мыши. С этим синтаксисом и другим интерактивным синтаксисом, bwselect блокирует MATLAB^® командная строка, пока вы не закончили выбирать точки.

Для получения дополнительной информации о выборе точек в интерактивном режиме, смотрите Интерактивное Поведение.

[___] = bwselect без входного параметра позволяет вам выбрать (rC) координаты изображения в текущей системе координат в интерактивном режиме.

Примеры

свернуть все

Выберите Objects in Binary Image

Скрипт Open Live Script

Выберите объекты в бинарном изображении и создайте новое изображение, содержащее только те объекты.

Считайте бинарное изображение в рабочую область.

BW = imread('text.png');

Задайте местоположения объектов в изображении с помощью индексов строки и столбца.

c = [43 185 212];
r = [38 68 181];

Создайте новое бинарное изображение, содержащее только выбранные объекты. Этот пример задает 4 подключенных объекта.

BW2 = bwselect(BW,c,r,4);

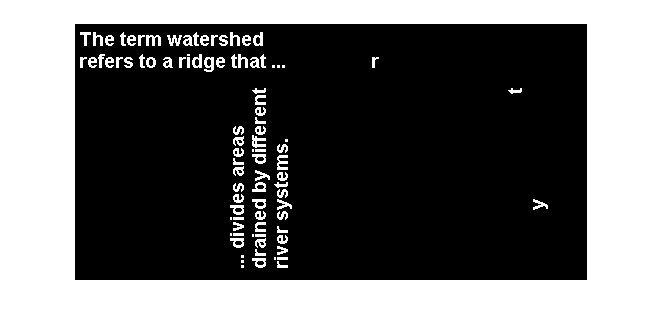

Отобразите оригинальное изображение и новое изображение рядом друг с другом.

imshowpair(BW,BW2,'montage');

Figure contains an axes object. The axes object contains an object of type image.

Входные параметры

свернуть все

`BW` — Бинарное изображение
2D числовая матрица | 2D логическая матрица

Бинарное изображение в виде 2D числовой матрицы или 2D логической матрицы.

Пример: BW = imread('text.png');

`c` Индекс столбца
числовой скаляр | числовой вектор

Индекс столбца в виде числового скаляра или числового вектора. Если r и c векторы равной длины, затем BW2 содержит наборы объектов, перекрывающихся с любым из пикселей (r(k),c(k)).

Пример: c = [43 185 212];

`r` Индекс строки
числовой скаляр | числовой вектор

Индекс строки в виде числового скаляра или числового вектора. Если r и c векторы равной длины, затем BW2 содержит наборы объектов, перекрывающихся с любым из пикселей (r(k),c(k)).

Пример: r = [38 68 181];

`n` — Возможность соединения
8 (значение по умолчанию) | `4`

Возможность соединения в виде 4 или 8.

Значение	Описание
4	4 подключенных объекта
8	8 подключенных объектов

`x` — Мировой x - координаты оси
числовой скаляр | числовой вектор

Мировой x - ось координирует в виде числового скаляра или числового вектора из той же длины как y. Используйте x и y, чтобы установить систему пространственной координаты не по умолчанию. По умолчанию, если вы не задаете x и y, затем bwselect использует внутреннюю систему координат в который x [1, размер (BW,2)].

Пример: x = [19.5 23.5];

`y` — Мировой y - координаты оси
числовой скаляр | числовой вектор

Мировой y - ось координирует в виде числового скаляра или числового вектора из той же длины как x. Используйте x и y, чтобы установить систему пространственной координаты не по умолчанию. По умолчанию, если вы не задаете x и y, затем bwselect использует внутреннюю систему координат в который y [1, размер (BW,1)].

Пример: y = [8.0 12.0];

`xi` — x - координаты точек
числовой скаляр | числовой вектор

x- точек в системе мировой координаты в виде числового скаляра или числового вектора.

Пример: x = [19.5 23.5];

`yi` — y - координаты точек
числовой скаляр | числовой вектор

y- точек в системе мировой координаты в виде числового скаляра или числового вектора.

Пример: y = [8.0 12.0];

Выходные аргументы

свернуть все

`BW2` — Бинарное изображение, содержащее объекты то перекрытие, задало пиксели
логический массив

Бинарное изображение, содержащее объекты, которые перекрывают заданные пиксели, возвратилось как логический массив. BW2 содержит набор объектов, перекрывающихся с любым из пикселей, заданных r и c или xi и yi.

Если вы не задаете выходной аргумент, то bwselect отображает выходное изображение на новом рисунке.

`idx` — Линейные индексы пикселей, принадлежащих выбранным объектам
числовой вектор

Линейные индексы пикселей, принадлежащих выбранным объектам, возвращенным как числовой вектор.

Больше о

свернуть все

Интерактивное поведение

Когда вы запускаетесь bwselect не задавая пиксельные координаты, bwselect позволяет вам выбрать точки в интерактивном режиме из изображения в окне рисунка. Выберите точки с помощью этих команд.

Интерактивное поведение	Описание
Addpoints	Щелкните левой кнопкой по точкам в изображении.
Удалите предыдущую точку	Нажмите Backspace или Delete.
Добавьте конечную точку и полный выбор	Щелкните правой кнопкой, дважды кликните, или нажмите Shift и щелкните левой кнопкой одновременно.
Полный выбор, не добавляя конечную точку	Нажмите Return.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

bwselect поддерживает генерацию кода С (требует MATLAB Coder™). Обратите внимание на то, что, если вы выбираете типовой MATLAB Host Computer целевая платформа, bwselect генерирует код, который пользуется предварительно скомпилированной, специфичной для платформы разделяемой библиотекой. Использование разделяемой библиотеки сохраняет оптимизацию эффективности, но ограничивает целевые платформы, для которых может быть сгенерирован код. Для получения дополнительной информации смотрите Типы Поддержки Генерации кода в Image Processing Toolbox.
При генерации кода, bwselect только поддерживает следующие синтаксисы:
- BW2 = bwselect(BW,c,r)
- [BW2,idx] = bwselect(BW,c,r)
- BW2 = bwselect(BW,c,r,n)
- [BW2,idx] = bwselect(BW,c,r,n)
Кроме того, дополнительный четвертый входной параметр, n, должно быть постоянное время компиляции.

Генерация кода графического процессора
Сгенерируйте код CUDA® для NVIDIA® графические процессоры с помощью GPU Coder™.

Указания и ограничения по применению:

При генерации кода, bwselect поддержки только эти синтаксисы:
- BW2 = bwselect(BW, c, r)
- [BW2, idx] = bwselect(BW, c, r)
- BW2 = bwselect(BW, c, r, n)
- [BW2, idx] = bwselect(BW, c, r, n)
Кроме того, дополнительный четвертый входной параметр, n, должно быть постоянное время компиляции.

Темы

Представлено до R2006a
