Заполните области изображений и отверстия
BW2 = imfill(BW)BW на экране и позволяет вам задать область, чтобы заполнить путем выбора точек в интерактивном режиме с мышью. Использовать этот синтаксис, BW должно быть 2D изображение.
Нажмите Backspace или Delete, чтобы удалить ранее выбранную точку. Щелкните при нажатой клавише Shift, щелкните правой кнопкой или дважды кликните, чтобы выбрать конечную точку и запустить операцию заполнения. Нажмите Return, чтобы закончить выбор, не добавляя точку.
[ возвращает местоположения точек, выбранных в интерактивном режиме в BW2, locations_out] = imfill(BW)locations_out. Использовать этот синтаксис, BW должно быть 2D изображение.
BW1 = logical([1 0 0 0 0 0 0 0
1 1 1 1 1 0 0 0
1 0 0 0 1 0 1 0
1 0 0 0 1 1 1 0
1 1 1 1 0 1 1 1
1 0 0 1 1 0 1 0
1 0 0 0 1 0 1 0
1 0 0 0 1 1 1 0]);
BW2 = imfill(BW1,[3 3],8)BW2 = 8x8 logical array
1 0 0 0 0 0 0 0
1 1 1 1 1 0 0 0
1 1 1 1 1 0 1 0
1 1 1 1 1 1 1 0
1 1 1 1 1 1 1 1
1 0 0 1 1 1 1 0
1 0 0 0 1 1 1 0
1 0 0 0 1 1 1 0

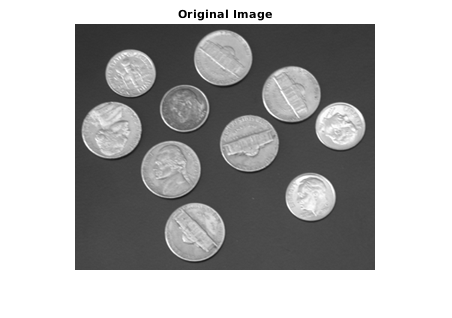

Считайте изображение в рабочую область.
I = imread('coins.png'); figure imshow(I) title('Original Image')

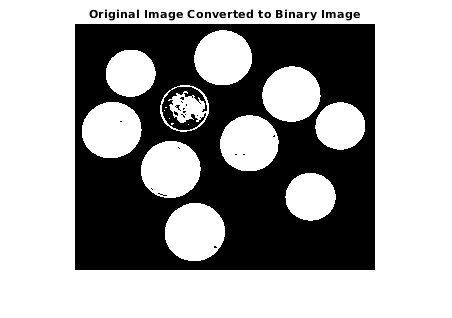

Преобразуйте изображение в бинарное изображение.
BW = imbinarize(I);
figure
imshow(BW)
title('Original Image Converted to Binary Image')

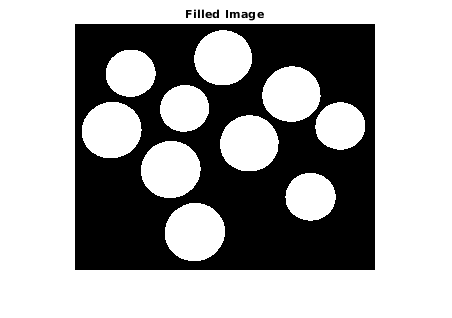

Заполните отверстия в бинарном изображении и отобразите результат.
BW2 = imfill(BW,'holes'); figure imshow(BW2) title('Filled Image')

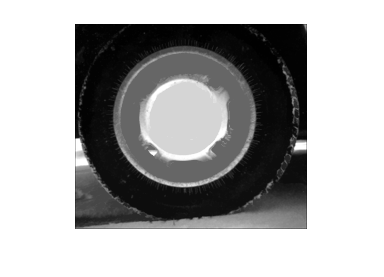

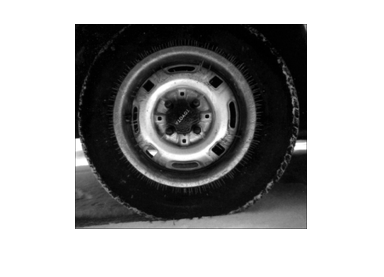

I = imread('tire.tif');
I2 = imfill(I);
figure, imshow(I), figure, imshow(I2)
BW — Бинарное изображениеБинарное изображение в виде логического массива любой размерности.
Пример: BW = imread('text.png');
Типы данных: логический
locations — Линейные индексы, идентифицирующие пиксельные местоположенияЛинейные индексы, идентифицирующие пиксельные местоположения в виде числового вектора или 2D числовой матрицы положительных целых чисел. Если locations p-by-1 вектор, затем он содержит линейные индексы стартовых местоположений. Если locations p-by-ndims(BW) матрица, затем каждая строка содержит индексы массива одного из стартовых местоположений.
Пример: [3 3]
Типы данных: double
I — Полутоновое изображениеПолутоновое изображение в виде числового массива любой размерности.
Пример: I = imread('cameraman.tif');
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical
conn — Пиксельная возможность соединения0s и 1sПиксельная возможность соединения в виде одного из значений в этой таблице. Возможностью соединения по умолчанию является 4 для 2D изображений и 6 для 3-D изображений.
Значение | Значение | |
|---|---|---|
Двумерные возможности соединения | ||
4 | Пиксели соединяются, если их ребра затрагивают. Окружение пикселя является смежными пикселями в горизонтальном или вертикальном направлении. |
|
8 | Пиксели соединяются, если их ребра или углы затрагивают. Окружение пикселя является смежными пикселями в горизонтали, вертикальным, или диагональным направлением. |
|
3D возможности соединения | ||
6 | Пиксели соединяются, если их поверхности затрагивают. Окружение пикселя является смежными пикселями в:
|
|
18 | Пиксели соединяются, если их поверхности или ребра затрагивают. Окружение пикселя является смежными пикселями в:
|
|
26 | Пиксели соединяются, если их поверхности, ребра или углы затрагивают. Окружение пикселя является смежными пикселями в:
|
|
Для более высоких размерностей, imfill использует значение по умолчанию conndef(ndims (BW), 'минимальный')
Типы данных: double | logical
imfill использует алгоритм на основе морфологической реконструкции [1].
[1] Soille, P., Морфологический Анализ изображения: Принципы и Приложения, Springer-Verlag, 1999, стр 173–174.
