displayChart

Отобразите тестовый график с наложенными необходимыми областями

свернуть все на странице

Синтаксис

displayChart(chart)
displayChart(chart,Name,Value)

Описание

displayChart(chart) отображает Imatest® график eSFR [1] или X-обряд® ColorChecker® Классический график [2] с ROI, наложенными на обнаруженных признаках графика.

пример

displayChart(chart,Name,Value) аспекты средств управления отображения графика с помощью аргументов name-value.

Примеры

свернуть все

Скрипт Open Live Script

Считайте изображение графика eSFR в рабочую область.

I = imread('eSFRTestImage.jpg');

Создайте esfrChart объект, который хранит информацию о тестовом графике.

chart = esfrChart(I);

Отобразите только ROI цветового поля. Чтобы выполнить это, выключите отображение наклонных ROI ребра, серых ROI закрашенной фигуры и регистрационных точек.

displayChart(chart,'displayEdgeROIs',false,'displayGrayROIs',false,'displayRegistrationPoints',false);

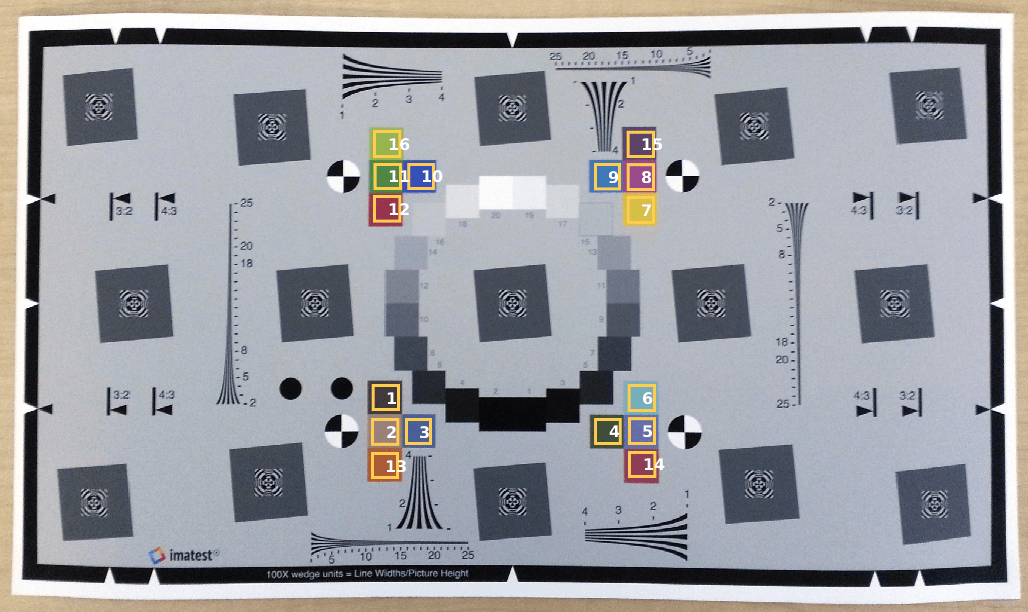

Figure eSFR test chart contains an axes object. The axes object contains 17 objects of type image, text.

Скрипт Open Live Script

Считайте изображение графика X-Rite® ColorChecker® в рабочую область.

I = imread('colorCheckerTestImage.jpg');

Создайте colorChecker объект путем выполнения автоматического обнаружения графика на изображении.

chart = colorChecker(I);

Отобразитесь график с обнаруженной угловой регистрацией указывает только. Выключите отображение ROI цветового поля.

displayChart(chart,'displayColorROIs',false)

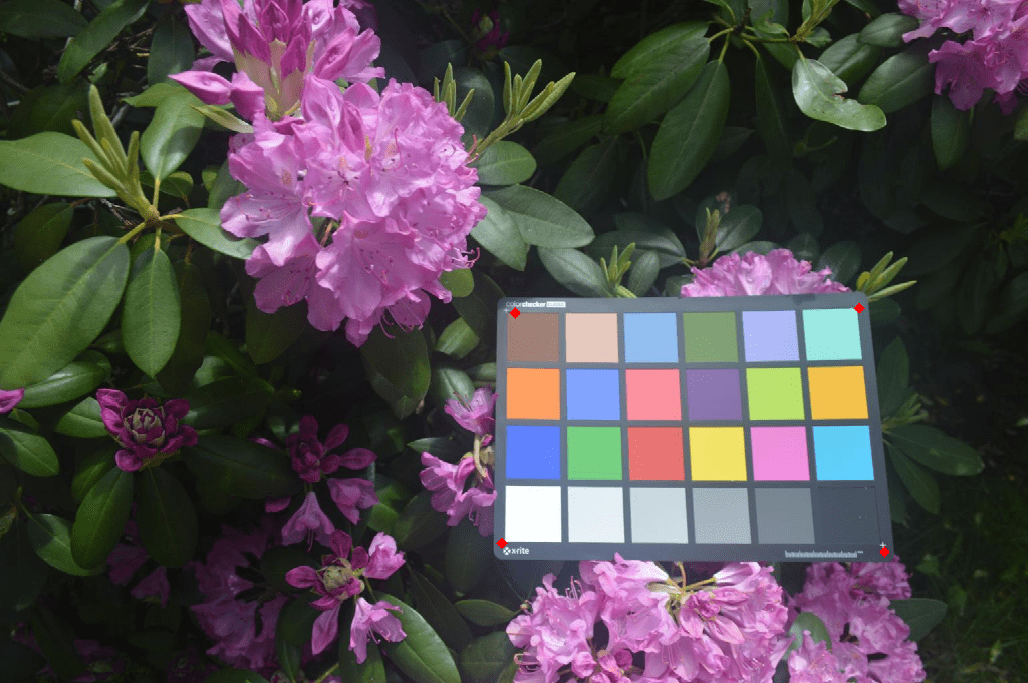

Figure Color checker test chart contains an axes object. The axes object contains an object of type image.

Входные параметры

свернуть все

Протестируйте график в виде esfrChart возразите или colorChecker объект.

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'displayRegistrationPoints',false выключает наложение регистрационных точек на графике.

Отобразите наклонные ROI ребра в виде разделенной запятой пары, состоящей из 'displayEdgeROIs' и числовой или логический 1 TRUE) или 0 ложь). Когда displayEdgeROIs true, 60 ограничительных рамок наклонного ребра наложены на изображении бледно-желтого цвета.

Этот аргумент поддерживается тестовыми графиками eSFR только.

Отобразите серые ROI закрашенной фигуры в виде разделенной запятой пары, состоящей из 'displayGrayROIs' и числовой или логический 1 TRUE) или 0 ложь). Когда displayGrayROIs true, 20 серых ограничительных рамок закрашенной фигуры наложены на изображении синего цвета.

Этот аргумент поддерживается тестовыми графиками eSFR только.

ROI закрашенной фигуры цвета отображения в виде разделенной запятой пары, состоящей из 'displayColorROIs' и числовой или логический 1 TRUE) или 0 ложь). Когда displayColorROIs true, 16 ограничительных рамок цветового поля наложены на изображении темно-желтого цвета.

Отобразите регистрационные точки в виде разделенной запятой пары, состоящей из 'displayRegistrationPoints' и числовой или логический 1 TRUE) или 0 ложь). Когда displayRegistrationPoints true, четыре регистрационных точки обозначаются с красным ромбовидным наложением.

Указатель осей отображенного объекта изображения в виде разделенной запятой пары, состоящей из 'Parent' и указатель осей. Parent задает родительский элемент объекта изображения, созданного displayChart.
