2D КИХ-фильтр с помощью преобразования частоты
Используйте ftrans2 спроектировать приблизительно циркулярный симметричный двумерный полосовой фильтр с полосой пропускания между 0,1 и 0.6 (нормированная частота, где 1.0 соответствует половине частоты дискретизации или π радианов). Начиная с ftrans2 преобразовывает одномерный КИХ-фильтр, чтобы создать двумерный фильтр, сначала спроектировать одномерный КИХ-полосовой фильтр с помощью функции Signal Processing Toolbox firpm.

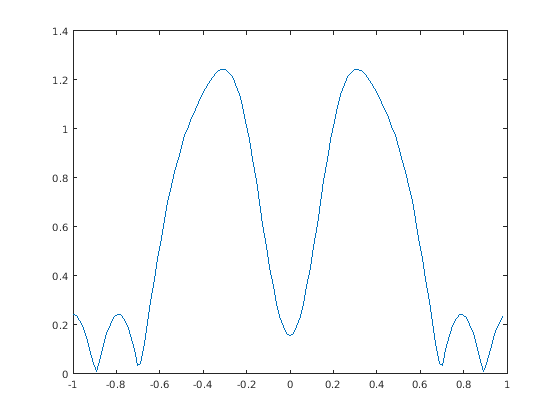

colormap(jet(64))
b = firpm(10,[0 0.05 0.15 0.55 0.65 1],[0 0 1 1 0 0]);
[H,w] = freqz(b,1,128,'whole');
plot(w/pi-1,fftshift(abs(H)))

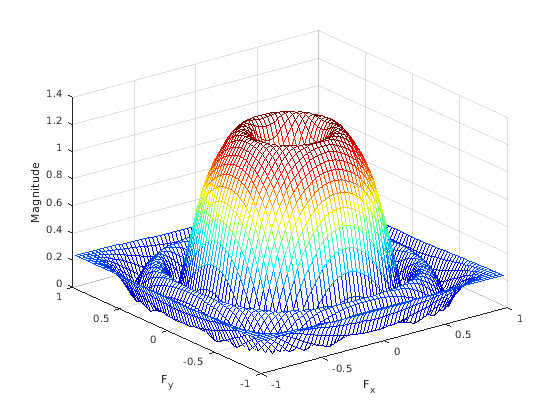

Используйте ftrans2 со значением по умолчанию преобразование Макклеллана, чтобы создать желаемый приблизительно циркулярный симметричный фильтр.
h = ftrans2(b); freqz2(h)
Преобразование ниже задает частотную характеристику двумерного фильтра, возвращенного ftrans2.
где B (ω) является преобразованием Фурье одномерного фильтра b:
и T (ω1, ω2) является преобразованием Фурье матрицы преобразования t:
Возвращенный фильтр h обратное преобразование Фурье H (ω1, ω2):
[1] Лим, Джэ С., Двумерная Обработка сигналов и Обработка изображений, Englewood Cliffs, NJ, Prentice Hall, 1990, стр 218-237.
