imtranslate

Переведите изображение

Синтаксис

B = imtranslate(A,translation)

[B,RB] =
imtranslate(A,RA,translation)

___ = imtranslate(___,method)

___ = imtranslate(___,Name,Value)

Описание

пример

B = imtranslate(A,translation) переводит отображают A 2D или 3-D вектором сдвига, заданным в translation.

Если A имеет больше чем две размерности и translation вектор с 2 элементами, затем imtranslate применяет 2D перевод в каждую плоскость A.

[B,RB] = imtranslate(A,RA,translation) переводит изображение, на которое пространственно ссылаются, A с его связанным пространственным объектом привязки RA. Вектор сдвига, translation, находится в системе мировой координаты. Функция возвращает переведенное изображение, на которое пространственно ссылаются, B, с его связанным пространственным объектом привязки, RB.

___ = imtranslate(___,method) переводит отображают A, использование метода интерполяции задано method.

пример

___ = imtranslate(___,Name,Value) переводит входное изображение с помощью пар "имя-значение", чтобы управлять различными аспектами перевода.

Примеры

свернуть все

Переведите 2D изображение

Скрипт Open Live Script

Считайте изображение в рабочую область.

I = imread('pout.tif');

Переведите изображение.

J = imtranslate(I,[25.3, -10.1],'FillValues',255);

Отобразите оригинальное изображение и переведенное изображение.

figure
imshow(I);
title('Original Image');
set(gca,'Visible','on');

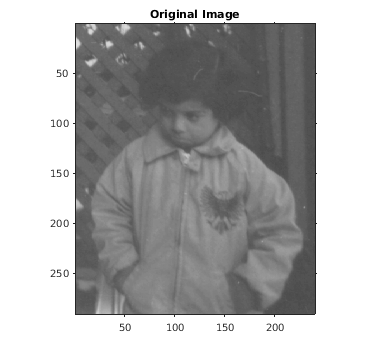

Figure contains an axes object. The axes object with title Original Image contains an object of type image.

figure
imshow(J);
title('Translated Image');
set(gca,'Visible','on');

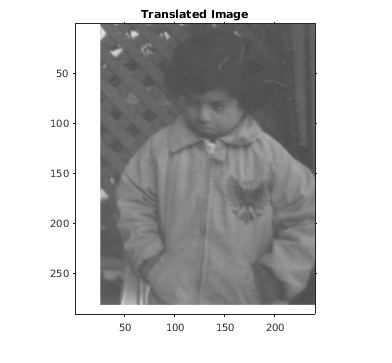

Figure contains an axes object. The axes object with title Translated Image contains an object of type image.

Переведите 2D изображение и просмотрите целое переведенное изображение

Скрипт Open Live Script

Считайте изображение в рабочую область.

I = imread('pout.tif');

Переведите изображение. Используйте OutputView параметр, чтобы указать, что вы хотите, чтобы целое переведенное изображение отобразилось.

J = imtranslate(I,[25.3, -10.1],'FillValues',255,'OutputView','full');

Отобразите оригинальное изображение и переведенное изображение.

figure
imshow(I);
title('Original Image');
set(gca,'Visible','on');

Figure contains an axes object. The axes object with title Original Image contains an object of type image.

figure
imshow(J);
title('Full Translated Image');
set(gca,'Visible','on');

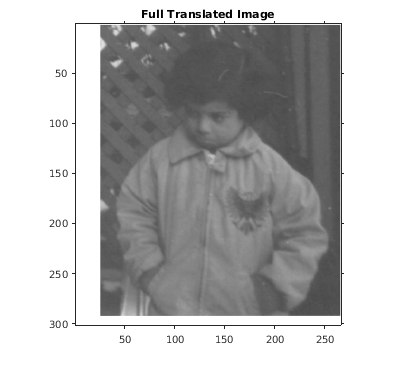

Figure contains an axes object. The axes object with title Full Translated Image contains an object of type image.

Переведите 3-D набор данных MRI

Скрипт Open Live Script

Загрузите данные MRI в рабочую область и отобразите его.

s = load('mri');
mriVolume = squeeze(s.D);
sizeIn = size(mriVolume);
hFigOriginal = figure;
hAxOriginal  = axes;
slice(double(mriVolume),sizeIn(2)/2,sizeIn(1)/2,sizeIn(3)/2);
grid on, shading interp, colormap gray

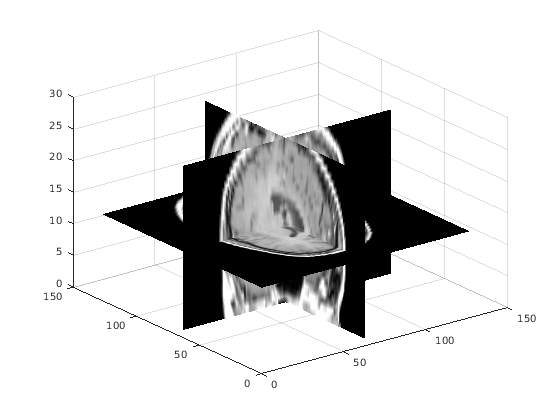

Figure contains an axes object. The axes object contains 3 objects of type surface.

Примените перевод в этих X, направлении Y.

mriVolumeTranslated = imtranslate(mriVolume,[40,30,0],'OutputView','full');

Визуализируйте перевод путем просмотра осевой плоскости разбиения, севшей через центр объема. Отметьте сдвиг в направлениях X и Y.

sliceIndex = round(sizeIn(3)/2);
axialSliceOriginal   = mriVolume(:,:,sliceIndex);
axialSliceTranslated = mriVolumeTranslated(:,:,sliceIndex);

imshow(axialSliceOriginal);

Figure contains an axes object. The axes object contains an object of type image.

imshow(axialSliceTranslated);

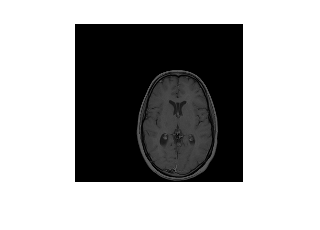

Figure contains an axes object. The axes object contains an object of type image.

Входные параметры

свернуть все

`A` — Отобразите, чтобы быть переведенными
числовой массив | логический массив | категориальный массив

Отобразите, чтобы быть переведенными в виде числового массива, логического массива или категориального массива.

`RA` — Пространственная информация о ссылке, сопоставленная с входом, отображает `A`
`imref2d` или `imref3d` пространственный объект привязки

Пространственная информация о ссылке, сопоставленная с входом, отображает AВ виде imref2d или imref3d пространственный объект привязки.

`translation` — Вектор сдвига
Числовой вектор с 2 элементами | числовой вектор с 3 элементами

Вектор сдвига в виде числового векторного [Tx Ty] с 2 элементами или числовой векторный [Tx Ty Tz] с 3 элементами. Значения могут быть дробными.

`method` метод интерполяции
`'linear'` (значение по умолчанию) | `'nearest'` | `'cubic'`

Метод интерполяции, заданный одним из следующих значений.

Значение	Описание
`'nearest'`	Интерполяция по ближайшему соседу. Выходной пиксель присвоен значение пикселя, которого находится в пределах точка. Никакие другие пиксели не рассматриваются. Интерполяция ближайшего соседа является единственным методом, поддержанным для категориальных изображений, и это - метод по умолчанию для изображений этого типа.
`'bilinear'`	Линейная интерполяция. Линейная интерполяция является методом по умолчанию для числовых и логических изображений.
`'bicubic'`	Кубичная интерполяция. Примечание Кубичная интерполяция может произвести пиксельные значения вне исходной области значений.

Значение

Описание

'nearest'

Интерполяция по ближайшему соседу. Выходной пиксель присвоен значение пикселя, которого находится в пределах точка. Никакие другие пиксели не рассматриваются.

Интерполяция ближайшего соседа является единственным методом, поддержанным для категориальных изображений, и это - метод по умолчанию для изображений этого типа.

'bilinear'

Линейная интерполяция.

Линейная интерполяция является методом по умолчанию для числовых и логических изображений.

'bicubic'

Кубичная интерполяция.

Примечание

Кубичная интерполяция может произвести пиксельные значения вне исходной области значений.

Типы данных: char | string

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: mriVolumeTranslated = imtranslate(mriVolume,[40,30,0],'OutputView','full');

`OutputView` — Выведите мировые пределы
`'same'` (значение по умолчанию) | `'full'`

Выведите мировые пределы в виде разделенной запятой пары, состоящей из 'OutputView' и одно из следующих значений.

Значение	Описание
`'same'`	Мировые пределы выхода совпадают с входным изображением.
`'full'`	Мировые пределы выхода являются ограничительным прямоугольником, который включает и входное изображение и переведенное выходное изображение.

Типы данных: char | string

`FillValues` — Заполните значения
числовой скаляр | числовой массив | строковый скаляр | вектор символов | `missing`

Заполните значения, используемые для выходных пикселей вне входного изображения в виде разделенной запятой пары, состоящей из 'FillValues' и одно из следующих значений. imtranslate использование заполняет значения для выходных пикселей, когда преобразованное местоположение соответствующей инверсии во входном изображении полностью вне входных границ изображения.

Значением заливки по умолчанию числовых и логических изображений является 0. Значением заливки по умолчанию категориальных изображений является missing, который соответствует <undefined> категория.

Тип изображения	Размерность перевода	Формат значений заливки
2D полутоновое или логическое изображение	2D	Числовой скаляр
2D цветное изображение или 2D многоспектральное изображение	2D	Числовой скаляр c- числовой вектор, задающий значение заливки для каждого из каналов c. Количество каналов, c, 3 для цветных изображений.
Серия p 2D изображения	2D	Числовой скаляр c-by-p числовая матрица. Количество каналов, c, 1 для полутоновых изображений и 3 для цветных изображений.
N-D изображение	2D	Числовой скаляр Числовой массив, размерности соответствий размера которого 3 к N входа отображают `A`. Например, если `A` 200 200 10 3, затем `FillValues` может быть 10 3 массив.
3-D полутоновое или логическое изображение	3-D	Числовой скаляр
Категориальное изображение	2D или 3-D	Допустимая категория в изображении в виде строкового скаляра или вектора символов. `missing`, который соответствует `<undefined>` категория. Для получения дополнительной информации смотрите `missing`.

Пример: 255 заполняет uint8 отобразите с белыми пикселями

Пример 1 заполняет double отобразите с белыми пикселями

Пример: [0 1 0] заполняет double цветное изображение с зелеными пикселями

Пример: [0 1 0; 0 1 1]', для серии двух double цветные изображения, заполняет первое изображение зелеными пикселями и второе изображение с голубыми пикселями

Пример: "vehicle" заполняет категориальное изображение категорией "транспортного средства"

Выходные аргументы

свернуть все

`B` — Переведенное изображение
числовой массив | логический массив | категориальный массив

Переведенное изображение, возвращенное как числовой, логический, или категориальный массив совпадающего типа данных как входное изображение, A.

`RB` — Пространственная информация о ссылке сопоставлена с выходным изображением
`imref2d` возразите | `imref3d` объект

Пространственная информация о ссылке сопоставлена с выходным изображением, возвращенным как imref2d или imref3d пространственный объект привязки.

Советы

imtranslate оптимизирован для целиком ценного translation векторы.
Когда 'OutputView' 'full' и translation дробное количество пикселей, затем imtranslate расширяет мировые пределы выхода пространственный объект привязки к самому близкому шагу полного пикселя. imtranslate делает это так, чтобы это содержало обоих исходные и переведенные изображения в том же разрешении как входное изображение. Дополнительная степень изображений в каждом добавляется на одной стороне изображения в направлении, которое указывает вектор сдвига. Например, когда translation дробно и положителен и в X и в Y, затем imtranslate расширяет максимум XWorldLimits и YWorldLimits заключать 'full' ограничительный прямоугольник в разрешении входного изображения.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

imtranslate поддерживает генерацию кода С (требует MATLAB^® Coder™). Обратите внимание на то, что, если вы выбираете типовой MATLAB Host Computer целевая платформа, imtranslate генерирует код, который пользуется предварительно скомпилированной, специфичной для платформы разделяемой библиотекой. Использование разделяемой библиотеки сохраняет оптимизацию эффективности, но ограничивает целевые платформы, для которых может быть сгенерирован код. Для получения дополнительной информации смотрите Типы Поддержки Генерации кода в Image Processing Toolbox.
Введите изображения категориального типа данных, не поддерживаются.
Функция поддерживает только 2D векторы сдвига, translation. 3-D переводы не поддерживаются.

Основанная на потоке среда
Запустите код в фоновом режиме с помощью MATLAB® `backgroundPool` или ускорьте код с Parallel Computing Toolbox™ `ThreadPool`.

Эта функция полностью поддерживает основанные на потоке среды. Для получения дополнительной информации смотрите функции MATLAB Запуска в Основанной на потоке Среде.

Темы

Переведите Изображение с помощью imtranslate Функцию

Введенный в R2014a
