2D фильтрация поля интегральных изображений
B = integralBoxFilter(A,filterSize)A с 2D полем фильтруют с размером, заданным filterSize.
B = integralBoxFilter(___,Name,Value)
Считайте изображение в рабочую область.
A = imread('cameraman.tif');Заполните изображение радиусом окружения фильтра. Этот пример использует 11 11 фильтр.
filterSize = [11 11]; padSize = (filterSize-1)/2; Apad = padarray(A, padSize, 'replicate','both');
Вычислите интегральное изображение заполненного входного изображения.
intA = integralImage(Apad);
Отфильтруйте интегральное изображение.
B = integralBoxFilter(intA, filterSize);
Отобразите оригинальное изображение и отфильтрованное изображение.
figure
imshow(A)
title('Original Image')
figure
imshow(B,[])

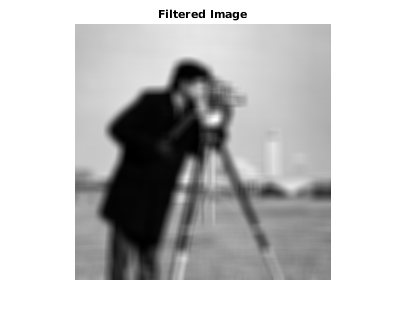

title('Filtered Image')
Считайте изображение в рабочую область.
A = imread('cameraman.tif');Заполните изображение радиусом окружения фильтра, расчетного (11-1)/2.
padSize = [5 5]; Apad = padarray(A, padSize, 'replicate', 'both');
Вычислите интегральное изображение заполненного входа.
intA = integralImage(Apad);
Отфильтруйте интегральное изображение с вертикалью [11 1] фильтр.
Bvert = integralBoxFilter(intA, [11 1]);
Обрежьте выход, чтобы сохранить входной размер изображения и отобразить его.
Bvert = Bvert(:,6:end-5);
Отфильтруйте интегральное изображение с горизонталью [1 11] фильтр.
Bhorz = integralBoxFilter(intA, [1 11]);
Обрежьте выход, чтобы сохранить входной размер изображения.
Bhorz = Bhorz(6:end-5,:);
Отобразите оригинальное изображение и отфильтрованные изображения.
figure,
imshow(A)
title('Original Image')
figure,
imshow(Bvert,[])

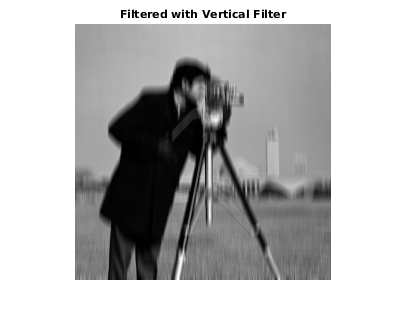

title('Filtered with Vertical Filter')
figure,
imshow(Bhorz,[])

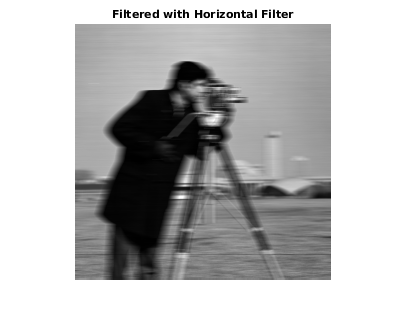

title('Filtered with Horizontal Filter')
