Создайте матрицу метки из bwconncomp структура
Матрица метки помечает объекты или соединенные компоненты в бинарном изображении с уникальными целочисленными значениями. Используйте матрицу метки, чтобы визуализировать отдельные объекты или соединенные компоненты.
L = labelmatrix(CC)L, от связанной структуры компонентов CC возвращенный bwconncomp.

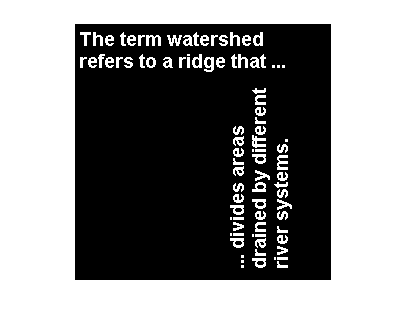

Считайте бинарное изображение в рабочую область. Отобразите изображение.
BW = imread('text.png');
imshow(BW)
Вычислите связанные компоненты с помощью bwconncomp.
CC = bwconncomp(BW);
Создайте матрицу метки использование labelmatrix. Каждая метка имеет уникальный числовой индекс.
L = labelmatrix(CC);
Найдите максимальное значение матрицы метки. Это значение указывает на количество обнаруженных объектов, в этом случае, 88.
numObjects = max(L(:))
numObjects = uint8
88

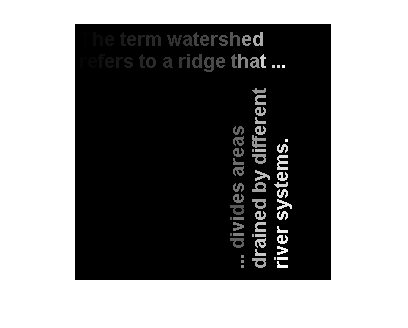

Отобразите матрицу метки как изображение. Поскольку максимальное значение метки намного меньше, чем максимальное значение uint8 тип данных, увеличьте область значений отображения изображения, чтобы сделать метки более отличными.
imshow(L,[])

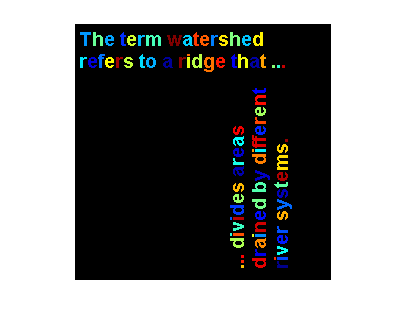

Это сложно, чтобы видеть объекты, помеченные маленькими значениями метки. Далее, это сложно, чтобы дифференцировать объекты с сопоставимыми значениями метки. Чтобы облегчить дифференцировать различные связанные компоненты, отобразите матрицу метки как изображение RGB с помощью label2rgb и переставьте последовательность цветов меток.
imshow(label2rgb(L,'jet','k','shuffle'));
