label2rgb

Преобразуйте матрицу метки в изображение RGB

свернуть все на странице

Синтаксис

RGB = label2rgb(L)

RGB = label2rgb(L,cmap)

RGB = label2rgb(L,cmap,zerocolor)

RGB = label2rgb(L,cmap,zerocolor,order)

RGB = label2rgb(___,'OutputFormat',outputFormat)

Описание

пример

RGB = label2rgb(L) преобразует изображение метки, L в цветное изображение RGB в целях визуализации помеченных областей. label2rgb функция определяет цвет, чтобы присвоить каждому основанному на объектах на количестве объектов в матрице метки. label2rgb функционируйте цвета выборов из целой области значений палитры.

RGB = label2rgb(L,cmap) задает палитру cmap использоваться в изображении RGB.

RGB = label2rgb(L,cmap,zerocolor) задает цвет RGB фоновых элементов (пиксели пометили 0).

RGB = label2rgb(L,cmap,zerocolor,order) средства управления, как label2rgb присвоения окрашивают в области в матрице метки.

RGB = label2rgb(___,'OutputFormat',outputFormat) позволяет вам указать, что функциональный возврат список уникальных цветов вместо RGB отображает.

Примеры

свернуть все

Используйте цвет, чтобы подсветить элементы в матрице метки

Скрипт Open Live Script

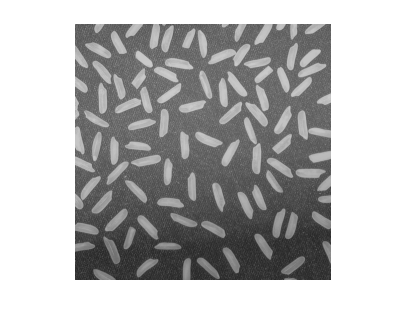

Считайте изображение и отобразите его.

I = imread('rice.png');
imshow(I)

Figure contains an axes object. The axes object contains an object of type image.

Создайте матрицу метки из изображения.

BW = imbinarize(I);
CC = bwconncomp(BW);
L = labelmatrix(CC);

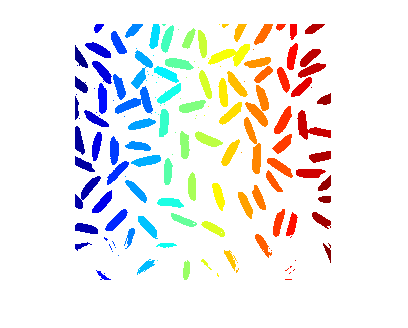

Преобразуйте матрицу метки в изображение RGB, с помощью настроек по умолчанию.

RGB = label2rgb(L);
figure
imshow(RGB)

Figure contains an axes object. The axes object contains an object of type image.

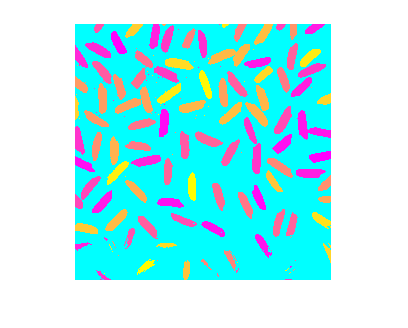

Преобразуйте матрицу метки в изображение RGB, задав дополнительные параметры. Этот пример использует 'spring' палитра, устанавливает фоновые пиксели на цветной циан, и рандомизирует, как цвета присвоены меткам.

RGB2 = label2rgb(L,'spring','c','shuffle');
figure
imshow(RGB2)

Figure contains an axes object. The axes object contains an object of type image.

Входные параметры

свернуть все

`L` — Пометьте изображение
матрица неотрицательных целых чисел | категориальная матрица

Пометьте изображение непрерывных областей в виде одного из следующих.

Матрица A неотрицательных целых чисел. Пиксели пометили 0 фон. Пиксели пометили 1 составьте один объект; пиксели пометили 2 составьте второй объект; и так далее. Можно получить числовое изображение метки от маркировки функций такой как watershed или labelmatrix.
Категориальная матрица.

`cmap` палитра
`'jet'` (значение по умолчанию) | c-by-3 матрица | палитра функционирует | указатель

Палитра, которая будет использоваться в сгенерированном цветном изображении RGBВ виде одного из следующих.

Значение	Описание
c-by-3 матрица типа данных `double`	Матрица палитры определение цветов c, каждый как триплет RGB. c должен быть больше или быть равен количеству меток, numlabels, в матрице метки `L`. Можно вычислить количество меток как `numlabels = max(L(:))`. Если c больше numlabels, то `label2rgb` создает `RGB` отобразите использование только первые строки numlabels в матрице.
функция палитры	Имя MATLAB^® функция палитры, такая как `'jet'` или `'gray'`. Смотрите `colormap` для списка поддерживаемых палитр.
указатель палитры	Указатель функции палитры, такой как `@jet` или `@gray`.

Значение

Описание

c-by-3 матрица типа данных double

Матрица палитры определение цветов c, каждый как триплет RGB. c должен быть больше или быть равен количеству меток, numlabels, в матрице метки L. Можно вычислить количество меток как numlabels = max(L(:)).

Если c больше numlabels, то label2rgb создает RGB отобразите использование только первые строки numlabels в матрице.

функция палитры

Имя MATLAB^® функция палитры, такая как 'jet' или 'gray'. Смотрите colormap для списка поддерживаемых палитр.

указатель палитры

Указатель функции палитры, такой как @jet или @gray.

`zerocolor` — Цвет заливки
[1 1 1] (белое) (значение по умолчанию) | вектор с 3 элементами | `'b'` | `'c'` | `'g'`

Цвет заливки в виде вектора с 3 элементами, представляющего триплет RGB или одно из следующих цветных сокращений от числовых изображений метки. label2rgb применяет цвет заливки к метке 0 для числовых изображений метки или метки <undefined> для категориальных изображений метки.

Значение	Цвет
`'b'`	Синий
`'c'`	Голубой
`'g'`	Зеленый
`'k'`	Черный
`'m'`	Пурпурный
`'r'`	Красный
`'w'`	Белый
`'y'`	Желтый

`order` ColorOrder
`'noshuffle'` (значение по умолчанию) | `'shuffle'`

Последовательность цветов в виде 'noshuffle' или 'shuffle'. 'noshuffle' прикажите, чтобы цвета палитры расположений пометили матричные области в числовом порядке. 'shuffle' закажите цвета палитры присвоений псевдослучайным образом.

`outputFormat` 'OutputFormat'
`'image'` (значение по умолчанию) | `'triplets'`

Выходной формат данных о RGB возвращен в RGBВ виде одного из следующих.

'image' — Возвратите изображение RGB. Если размер входа помечает матричный L M- N, затем размером изображения выхода RGB является M- N- 3.
'triplets' — Возвратите список цветов RGB. Размером выхода является C- 3 матрицы, содержащие триплет RGB для каждого C метки во входе помечают матрицу.

Выходные аргументы

свернуть все

`RGB` — Данные о RGB
числовая матрица

Данные о RGB, возвращенные как числовая матрица.

Типы данных: uint8

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

label2rgb поддерживает генерацию кода С (требует MATLAB Coder™). Для получения дополнительной информации смотрите Генерацию кода для Обработки изображений.
Введите изображения метки категориального типа данных, не поддерживаются.
При генерации кода, для лучших результатов при использовании стандартного синтаксиса RGB = label2rgb(L,cmap,zerocolor,order):
- Представьте по крайней мере два входных параметра: матрица метки, L, и матрица палитры, cmap.
- cmap должен быть c-by-3 матрица типа данных double. Вы не можете задать имя функции палитры MATLAB или указатель на функцию функции палитры.
- Если вы выбираете цвет фона zerocolor к тому же цвету как одна из областей, затем label2rgb не выдаст предупреждение.
- Если вы предоставляете значение для order, затем это должен быть 'noshuffle'.

Основанная на потоке среда
Запустите код в фоновом режиме с помощью MATLAB® `backgroundPool` или ускорьте код с Parallel Computing Toolbox™ `ThreadPool`.

Эта функция полностью поддерживает основанные на потоке среды. Для получения дополнительной информации смотрите функции MATLAB Запуска в Основанной на потоке Среде.

Представлено до R2006a
