В этом примере показано, как отобразить схему цветности от измерений точности цветопередачи на графике Imatest® eSFR.

Считайте изображение графика eSFR в рабочую область.

I = imread('eSFRTestImage.jpg');

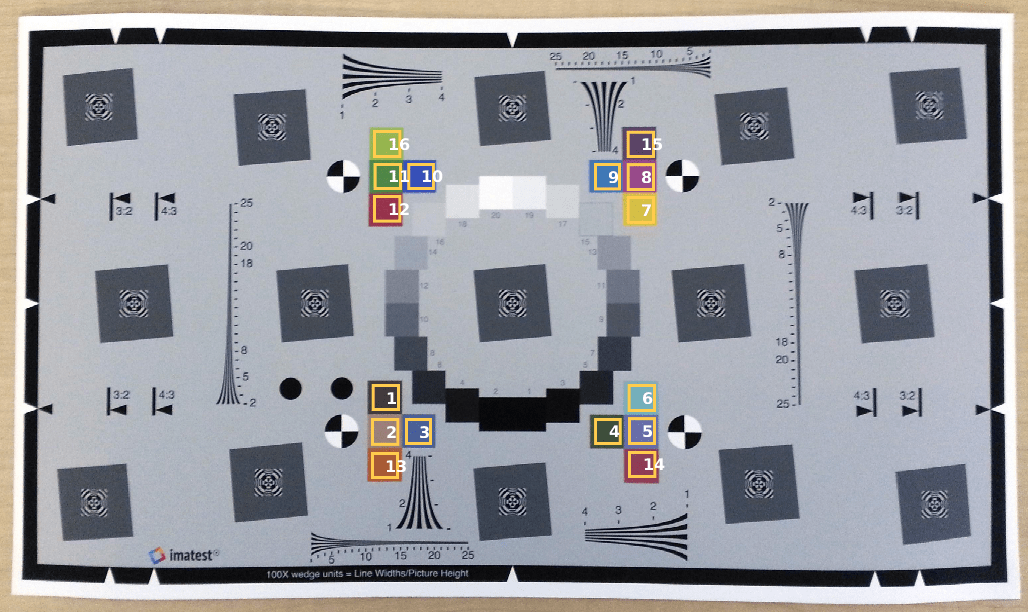

Создайте esfrChart объект. Отобразите график, подсветив эти 16 цветовых полей.

chart = esfrChart(I);
displayChart(chart,'displayEdgeROIs',false, ...
    'displayGrayROIs',false,'displayRegistrationPoints',false)

Измерьте цвет во всех ROI цветового поля.

colorTable = measureColor(chart);

Постройте измеренное, и ссылочное раскрашивает CIE 1976 L*a*b* цветовое пространство на схеме цветности. Красные круги указывают, что ссылочные цветные и зеленые круги указывают на измеренный цвет каждого цветового поля. Схема цветности не изображает яркость цвета.

figure
plotChromaticity(colorTable)

Считайте изображение графика X-Rite® ColorChecker® в рабочую область.

I = imread('colorCheckerTestImage.jpg');

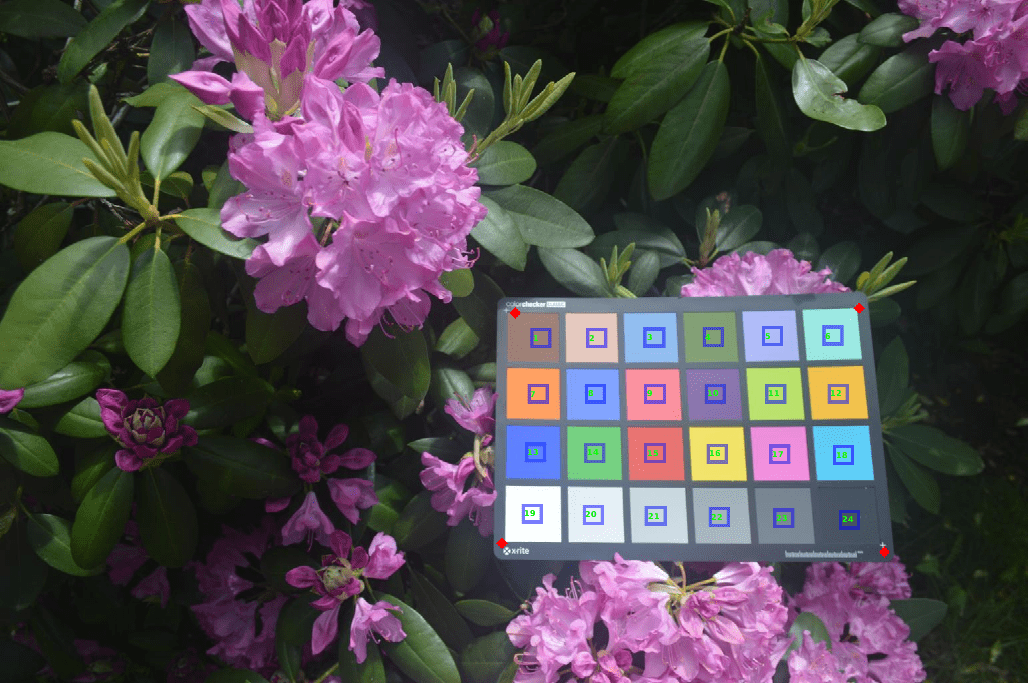

Создайте colorChecker объект, затем отобразите график с аннотациями ROI.

chart = colorChecker(I);
displayChart(chart)

Измерьте цвет в каждом ROI цветового поля.

colorTable = measureColor(chart);

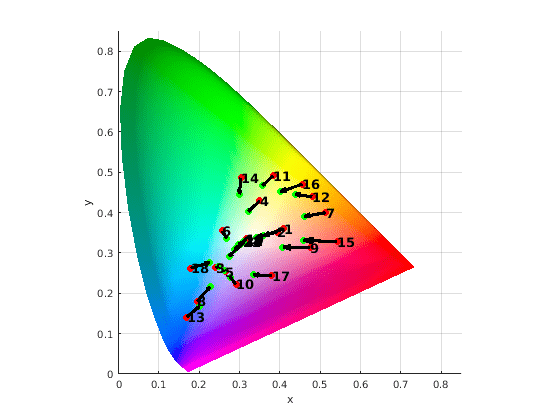

Постройте измеренные и ссылочные цвета на схеме цветности.

figure
plotChromaticity(colorTable)

Преобразуйте sRGB основные цвета в цветовое пространство XYZ.

xyz_primaries = rgb2xyz([1 0 0; 0 1 0; 0 0 1]);

Нормируйте значения X и Y основных цветов.

xyzMag = sum(xyz_primaries,2);
x_primary = xyz_primaries(:,1)./xyzMag;
y_primary = xyz_primaries(:,2)./xyzMag;

Вычислите и нормируйте белую точку D65.

wp = whitepoint('D65');

Нормируйте значения X и Y белой точки.

wpMag = sum(wp,2);
x_whitepoint = wp(:,1)./wpMag;
y_whitepoint = wp(:,2)./wpMag;

Создайте пустую 2D схему цветности.

plotChromaticity

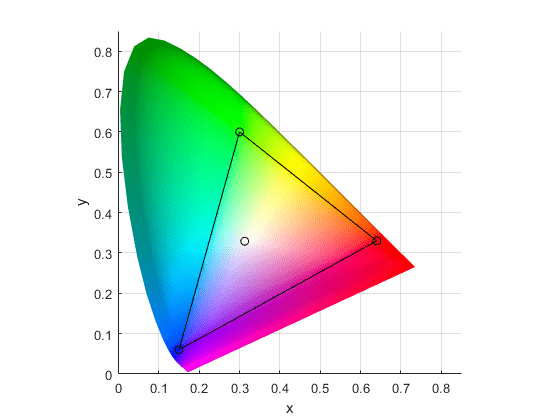

Добавьте (x, y) координаты основных устройств и белой точки к схеме цветности.

hold on
scatter(x_whitepoint,y_whitepoint,36,'black')
scatter(x_primary,y_primary,36,'black')
plot([x_primary; x_primary],[y_primary; y_primary],'k')
hold off

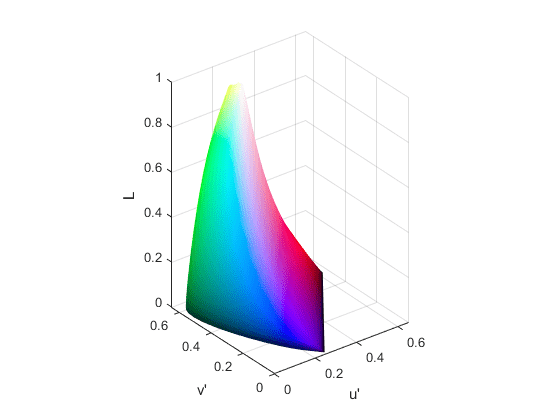

Отобразите 3-D цветное тело u'v'L цветового пространства на пустой схеме цветности. Включайте все цвета u'v'L путем определения порога яркости как 0.

plotChromaticity("ColorSpace","uv","View",3,"BrightnessThreshold",0)
