Постройте контуры области
visboundaries( проводит границы областей в бинарном изображении BW)BW на текущей системе координат. BW 2D бинарное изображение, где пиксели, которые являются логическим true принадлежите области переднего плана и пикселям, которые являются логическим false составьте фон. visboundaries использование bwboundaries найти граничные пиксельные местоположения в изображении.
visboundaries( проводит границы области, заданные B)B, где B массив ячеек, содержащий граничные пиксельные местоположения областей, подобных в структуре к первому выходу от bwboundaries.
visboundaries( проводит границы области на осях, заданных ax,___)ax. Задайте ax как первый входной параметр, сопровождаемый любой из комбинаций входных аргументов в предыдущих синтаксисах.
visboundaries(___, аргументы name-value использования, чтобы задать дополнительные свойства контуров.Name,Value)
h = visboundaries(___)h, для контуров.
Readimage.
BW = imread('blobs.png');Вычислите контуры.
B = bwboundaries(BW);

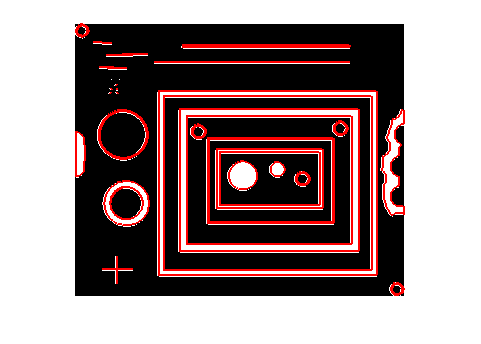

Изображение на дисплее и контуры графика на изображении.
imshow(BW)
hold on
visboundaries(B)
Считайте изображение и отобразите его.
I = imread('toyobjects.png'); imshow(I) hold on
Сегментируйте изображение с помощью активных контуров (змеи) алгоритм. Во-первых, задайте начальное местоположение контура близко к объекту, который должен быть сегментирован.
mask = false(size(I)); mask(50:150,40:170) = true;

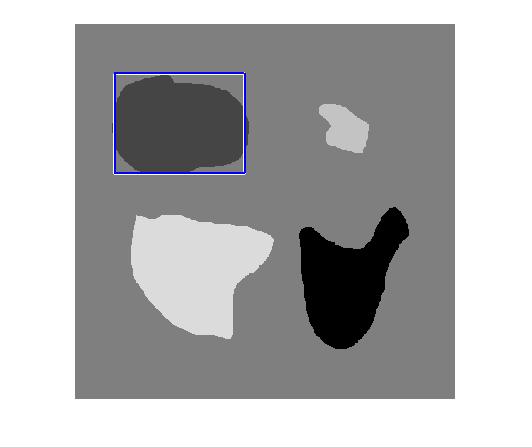

Отобразите начальный контур на оригинальном изображении синего цвета.
visboundaries(mask,'Color','b');
Сегментируйте изображение с помощью 'edge' метод с помощью 200 итераций.

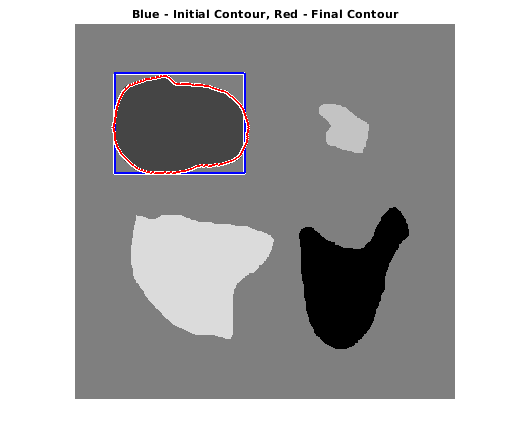

bw = activecontour(I,mask,200,'edge');Отобразите итоговый контур на оригинальном изображении красного цвета.
visboundaries(bw,'Color','r'); title('Blue - Initial Contour, Red - Final Contour');
BW — Бинарное изображениеБинарное изображение в виде логического массива.
Типы данных: логический
B — Граничные пиксельные местоположенияГраничные пиксельные местоположения в виде массива ячеек. Каждая ячейка содержит Q-by-2 матрица, где Q является количеством граничных пикселей для соответствующей области. Каждая строка их Q-by-2 матрицы содержит координаты строки и столбца граничного пикселя.
Типы данных: cell
ax — Отобразите, на котором можно провести границыОтобразите, на котором можно провести границы в виде объекта осей.
Типы данных: double
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
visboundaries(bw,'Color','b');Color — Цвет контура'red' (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | название цвета | короткое название цветаЦвет контура в виде триплета RGB, шестнадцатеричного цветового кода, названия цвета или короткого названия цвета.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB® использование во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
Пример: 'Color','r'
Пример: 'Color','green'
Пример: 'Color',[0 0 1]
Пример: 'Color','#FF8800'
![Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue](colororder1.png){kind=small}
![Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange](colororder2.png){kind=small}
![Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow](colororder3.png){kind=small}
![Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple](colororder4.png){kind=small}
![Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green](colororder5.png){kind=small}
![Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue](colororder6.png){kind=small}
![Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red](colororder7.png){kind=small}
LineStyle — Стиль границы'-' (значение по умолчанию) | '--' | ':' | '-.' | 'none'Стиль линии граничного ребра в виде разделенной запятой пары, состоящей из 'LineStyle' и любой спецификатор линии в приведенной ниже таблице.
| Стиль линии | Описание | Получившаяся линия |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
'none' | Никакая линия | Никакая линия |
Пример: 'LineStyle','-.'
LineWidth — Ширина линии используется для контураШирина линии используется для контура в виде положительного числа. Задайте это значение в точках, где одна точка = 1/72 дюйма.
Пример: 'LineWidth',4
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
EnhanceVisibility — Увеличьте проведенную границу с контрастированием функцийtrue или 1 (значение по умолчанию) | false или 0Увеличьте проведенную границу с контрастированием функций, чтобы улучшить видимость относительно различного фона в виде .
Пример: 'EnhanceVisibility',true
Типы данных: логический
