Создайте круг
viscircles(___, аргументы пары "имя-значение" использования, чтобы задать дополнительные свойства кругов.Name,Value)
h = viscircles(___)h, к нарисованным кругам.
Считайте изображение в рабочую область и отобразите его.
A = imread('circlesBrightDark.png');
imshow(A)
Задайте область значений радиуса.
Rmin = 30; Rmax = 65;
Найдите все яркие круги в изображении в области значений радиуса.
[centersBright, radiiBright] = imfindcircles(A,[Rmin Rmax],'ObjectPolarity','bright');
Найдите все темные круги в изображении в области значений радиуса.
[centersDark, radiiDark] = imfindcircles(A,[Rmin Rmax],'ObjectPolarity','dark');
Проведите синие линии вокруг ребер ярких кругов.
viscircles(centersBright, radiiBright,'Color','b');
Проведите красные пунктирные линии вокруг ребер темных кругов.
viscircles(centersDark, radiiDark,'LineStyle','--');

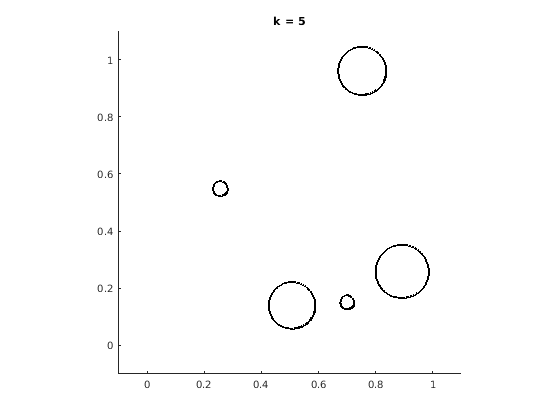

viscircles функция не очищает целевые оси прежде, чем построить круги. Чтобы удалить круги, которые были ранее построены в оси, используйте cla функция. Чтобы проиллюстрировать, этот пример создает новую фигуру и затем циклы, чертя набор кругов с каждой итерацией, очищая оси каждый раз.
figure
colors = {'b','r','g','y','k'};
for k = 1:5
% Create 5 random circles to display,
X = rand(5,1);
Y = rand(5,1);
centers = [X Y];
radii = 0.1*rand(5,1);
% Clear the axes.
cla
% Fix the axis limits.
xlim([-0.1 1.1])
ylim([-0.1 1.1])
% Set the axis aspect ratio to 1:1.
axis square
% Set a title.
title(['k = ' num2str(k)])
% Display the circles.
viscircles(centers,radii,'Color',colors{k});
% Pause for 1 second.
pause(1)
end
centers — Координаты центров кругаКоординаты центров круга в виде P- 2 матрица, такая как полученный из imfindcircles. x - координаты центров круга находятся в первом столбце и y - координаты находятся во втором столбце. Координаты могут быть целыми числами (любого числового типа) или значения с плавающей точкой (типа double или single).
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
radii — Круговые радиусыКруговые радиусы в виде вектор-столбца, такие как возвращенный imfindcircles. Значение радиуса в radii(j) соответствует кругу с центральными координатами centers(j,:). Значения radii могут быть неотрицательные целые числа (любого числового типа) или значения с плавающей точкой (типа double или single).
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
viscircles(centers,radii,'Color','b') задает синие круговые ребра, с помощью короткого названия цвета синего.EnhanceVisibility — Увеличьте нарисованные круги с контрастированием функций, чтобы улучшить видимостьtrue (значение по умолчанию) | falseУвеличьте нарисованные круги с контрастированием функций, чтобы улучшить видимость в виде логического значения true или false. Если вы устанавливаете значение к true, затем viscircles рисует контрастирующий круг ниже цветного круга.
Типы данных: логический
Color — Цвет контура'red' (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | название цвета | короткое название цветаЦвет контура в виде триплета RGB, шестнадцатеричного цветового кода, названия цвета или короткого названия цвета.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB® использование во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
Пример: viscircles(centers,radii,'Color','r');
Пример: viscircles(centers,radii,'Color','green');
Пример: viscircles(centers,radii,'Color',[0 0 1]);
Пример: viscircles(centers,radii,'Color','#FF8800');
![Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue](colororder1.png){kind=small}
![Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange](colororder2.png){kind=small}
![Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow](colororder3.png){kind=small}
![Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple](colororder4.png){kind=small}
![Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green](colororder5.png){kind=small}
![Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue](colororder6.png){kind=small}
![Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red](colororder7.png){kind=small}
LineStyle — Стиль линии кругового ребра'-' (значение по умолчанию) | '--' | ':' | '-.' | 'none'Стиль линии кругового ребра в виде разделенной запятой пары, состоящей из 'LineStyle' и любой спецификатор линии в приведенной ниже таблице.
| Стиль линии | Описание | Получившаяся линия |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
'none' | Никакая линия | Никакая линия |
LineWidth — Ширина кругового ребраШирина кругового ребра, заданного положительное число. Ширина линии описывается в точках, где каждая точка равняется 1/72 дюйма.
Типы данных: double
