Увеличения данных для обнаружения объектов лидара Используя глубокое обучение
В этом примере показано, как выполнить типичные методы увеличения данных, используемые в 3-D рабочих процессах обнаружения объектов с данными о лидаре.
Лоцируйте методы обнаружения объектов, непосредственно предсказывают 3-D ограничительные рамки вокруг предметов интереса. Методы увеличения данных могут помочь вам улучшить точность предсказания и постараться не сверхсоответствовать проблемам в то время как обучение. Этот пример покрывает глобальные и локальные методы увеличения: глобальные методы увеличения применяются к облаку всего смысла сцены, и локальные методы увеличения применяются только к точкам, принадлежащим отдельным объектам в сцене.
Загрузка данных
Извлеките zip-файл, присоединенный к этому примеру к временной директории.
unzip('sampleWPIPointClouds.zip',tempdir); dataLocation = fullfile(tempdir,'sampleWPIPointClouds');
Создайте datastore файла, чтобы загрузить файлы PCD с помощью pcread функция.
lds = fileDatastore(dataLocation,'ReadFcn',@(x) pcread(x));Создайте datastore метки поля для загрузки 3-D ограничительных рамок основной истины.
load('sampleWPILabels.mat','trainLabels') bds = boxLabelDatastore(trainLabels);
Используйте combine функционируйте, чтобы объединить облака точек и 3-D ограничительные рамки в один datastore.
cds = combine(lds,bds);

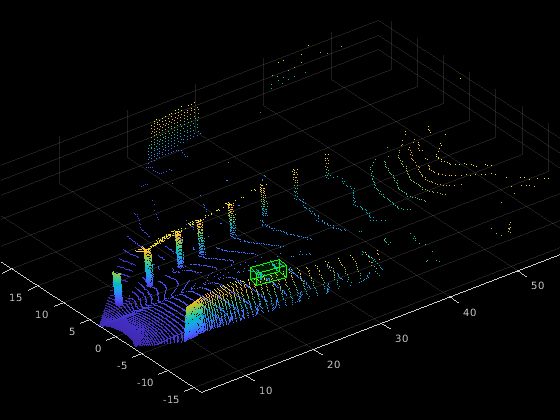

Отобразите облако точек.
inputData = read(cds);
ptCloud = inputData{1,1};
gtLabels = inputData{1,2};
figure;
ax = pcshow(ptCloud.Location);Чертите 3-D ограничительные рамки по облаку точек.
showShape('cuboid',gtLabels,'Parent',ax,'Opacity',0.1, ... 'Color','green','LineWidth',0.5); zoom(ax,2);
reset(cds);
Увеличение глобальных данных
Методы увеличения глобальных данных используются, когда облака точек в наборе данных имеют мало изменения. Глобальный метод применяет преобразование к облаку всего смысла, чтобы сгенерировать новые выборки облака точек, которые не присутствуют в исходном наборе данных. То же преобразование применяется ко всем соответствующим основным блокам истинности. Следующие четыре метода увеличения глобальных данных обычно используются [1].
Случайное вращение
Случайное масштабирование
Случайный перевод
Случайное зеркальное отражение
Случайное вращение облака точек
Случайным образом вращайте облако точек и 3-D ограничительные рамки в заданной области углов вдоль оси z. Путем случайного вращения облака точек можно симулировать точки данных, такие как транспортное средство, принимающее оборот. Типичной областью значений для вращения является [-45 45] степени.
Установите случайный seed для воспроизводимости.
rng(1);
Задайте минимальные и максимальные углы рыскания для вращения.
minYawAngle = -45; maxYawAngle = 45;
Задайте размер сетки к интервалу облако точек к.
gridSize = [32 32 32];
Задайте пределы необходимой области в облаке точек.
axisLimits = [-100 100];
Создайте выходное представление для аффинного преобразования.
outView = imref3d(gridSize,axisLimits,axisLimits,axisLimits);
Вычислите случайный угол из указанного углового диапазона рыскания.
theta = minYawAngle + rand*(maxYawAngle - minYawAngle);
Создайте преобразование, которое вращает облака точек и 3-D ограничительные рамки.
tform = randomAffine3d('Rotation',@() deal([0,0,1],theta));Примените преобразование к облаку точек.
ptCloudTransformed = pctransform(ptCloud,tform);
Примените то же преобразование к 3-D ограничительным рамкам.
gtLabelsTranformed = bboxwarp(gtLabels,tform,outView);

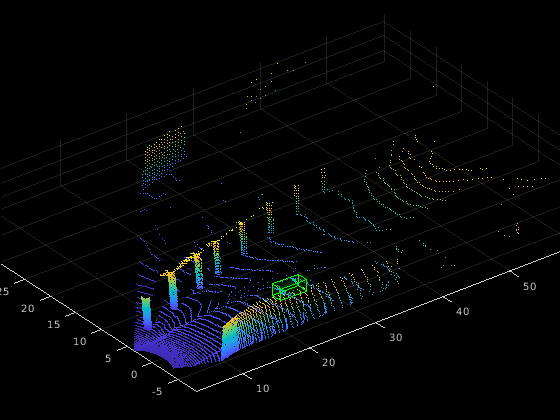

Отобразите вращаемое облако точек и основные блоки истинности.
figure; ax1 = pcshow(ptCloudTransformed.Location); showShape('cuboid',gtLabelsTranformed,'Parent',ax1,'Opacity',0.1, ... 'Color','green','LineWidth',0.5); zoom(ax1,2);
Случайное масштабирование облака точек
Случайным образом масштабируйте облако точек и 3-D ограничительные рамки от заданной области шкал. Типичной областью значений масштабирования является [0.95 1.05]. Пример использует область значений [0.5 0.7] для лучшей визуализации.
Создайте преобразование, чтобы масштабировать облако точек и 3-D ограничительные рамки.
tform = randomAffine3d('Scale',[0.5 0.7]);Примените преобразование к облаку точек.
ptCloudTransformed = pctransform(ptCloud,tform);
Примените то же преобразование к 3-D ограничительным рамкам.
gtLabelsTranformed = bboxwarp(gtLabels,tform,outView);
Отобразите масштабированное облако точек и основные блоки истинности.
figure; ax2 = pcshow(ptCloudTransformed.Location); showShape('cuboid',gtLabelsTranformed,'Parent',ax2,'Opacity',0.1, ... 'Color','green','LineWidth',0.5); zoom(ax2,2);
Случайный перевод облака точек
Случайным образом переведите облако точек и 3-D ограничительные рамки вдоль x-, y-, и ось z от заданной области.
Создайте преобразование, чтобы перевести облако точек и 3-D ограничительные рамки.
tform = randomAffine3d('XTranslation',[0 0.2],... 'YTranslation',[0 0.2],... 'ZTranslation',[0 0.1]);
Примените преобразование к облаку точек.
ptCloudTransformed = pctransform(ptCloud,tform);
Примените то же преобразование к 3-D ограничительным рамкам.
gtLabelsTranformed = bboxwarp(gtLabels,tform,outView);
Отобразите переведенное облако точек и основные блоки истинности.
figure; ax3 = pcshow(ptCloudTransformed.Location); showShape('cuboid',gtLabelsTranformed,'Parent',ax3,'Opacity',0.1,'Color', ... 'green','LineWidth',0.5); zoom(ax3,2);
Случайное зеркальное отражение вдоль оси
Случайным образом инвертируйте облако точек и 3-D ограничительные рамки вдоль оси Y. Не инвертируйте вдоль оси X, когда аннотации ограничительной рамки предоставлены в поле зрения камеры.
Создайте преобразование, чтобы инвертировать облако точек и 3-D ограничительные рамки.
tform = randomAffine3d('YReflection',true);Примените преобразование к облаку точек.
ptCloudTransformed = pctransform(ptCloud,tform);
Примените то же преобразование к 3-D ограничительным рамкам с помощью функции помощника flipBbox, присоединенный к этому примеру как вспомогательный файл.
gtLabels = flipBbox(gtLabels,tform);

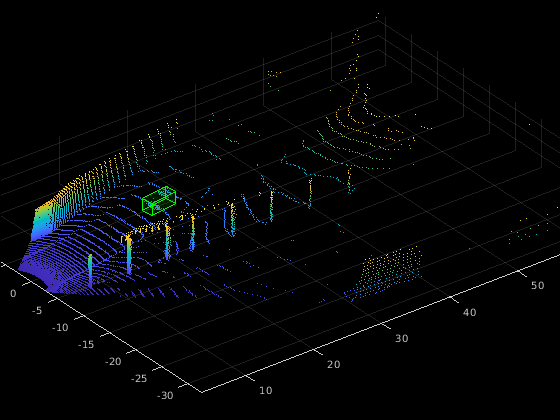

Отобразите инвертированное облако точек и основные блоки истинности.
figure; ax4 = pcshow(ptCloudTransformed.Location); showShape('cuboid',gtLabels,'Parent',ax4,'Opacity',0.1, ... 'Color','green','LineWidth',0.5); zoom(ax4,2);
Увеличение достоверных данных
Увеличение достоверных данных является методом, где во время обучения, случайным образом выбранные основные блоки истинности от других облаков точек вводятся в текущее учебное облако точек [1]. Используя этот подход, можно увеличить число основных блоков истинности на облако точек и симулировать объекты, существующие в различных средах. Чтобы избежать физически невозможных результатов, вы выполняете тест столкновения на выборках, которые будут добавлены и основные блоки истинности облака текущей точки. Используйте этот метод увеличения, когда будет неустойчивость класса в наборе данных.
Используйте sampleGroundTruthObjectsFromLidarData и augmentGroundTruthObjectsToLidarData помощник функционирует, присоединенный к этому примеру как вспомогательные файлы, чтобы случайным образом добавить постоянное число объектов к облаку точек от автомобильного класса. Можно отфильтровать объекты на основе их порога числа точек, заданного MinPoints. Для нескольких категорий любой можно задать MinPoints быть вектором, где каждый элемент соответствует каждой категории classNames или это - скаляр, соответствует тому же значению для всех категорий. Можно сохранить отфильтрованные выборки в некоторой директории, заданной sampleLocation.
classNames = {'car'};
sampleLocation = fullfile(tempdir,'GTSamples');
[sampledGTData,idx] = sampleGroundTruthObjectsFromLidarData(cds,classNames,...
'MinPoints',20,'sampleLocation',sampleLocation);Задайте количество основных блоков истинности, чтобы добавить. Для нескольких категорий можно задать его, чтобы быть вектором где каждый элемент numObjects соответствует каждой категории classNames.
numObjects = 5;
cdsAugmented = transform(cds,@(x) augmentGroundTruthObjectsToLidarData(x,sampledGTData,...
idx,classNames,numObjects));Отобразитесь облако точек наряду с основной истиной увеличило поля.
augData = read(cdsAugmented);
augptCld = augData{1,1};
augLabels = augData{1,2};
figure;
ax5 = pcshow(augptCld.Location);
showShape('cuboid',augLabels,'Parent',ax5,'Opacity',0.1, ...
'Color','green','LineWidth',0.5);
zoom(ax5,2);
Локальное увеличение данных
Локальное увеличение данных применяет увеличение только к точкам в основных блоках истинности, не к облаку всего смысла [1]. Локальное увеличение данных может использоваться, когда это необходимо, чтобы применить преобразования только к точкам в основных блоках истинности. Остальная часть облака точек остается то же самое.
Считайте облако точек и соответствующую метку основной истины.
reset(cds);
inputData = read(cds);
ptCloud = inputData{1,1};
gtLabels = inputData{1,2};
gtLabelsTransformed = zeros(size(gtLabels));
for i = 1:size(gtLabels,1)
labelParams = gtLabels(i,:);
centroidLoc = labelParams(1,1:3);
model = cuboidModel(labelParams);
indices = findPointsInsideCuboid(model, ptCloud);
numPointsInside = size(indices,1); Выделяйте точки основной истины от исходного облака точек с помощью помощника funtion removeIndicesFromPointCloud, присоединенный к этому примеру как вспомогательный файл.
updatedPtCloud = removeIndicesFromPtCloud(ptCloud,indices);
cubPtCloud = select(ptCloud,indices);
% Shift the segregrated point cloud to the origin.
numPoints = cubPtCloud.Count;
shiftRange = -1.*repmat(centroidLoc,[numPoints 1]);
cubPtCloud = pctransform(cubPtCloud,shiftRange);
% Define the minimum and maximum yaw angles for rotation.
minYawAngle = -45;
maxYawAngle = 45;
% Calculate a random angle from the specified yaw angle range.
theta = minYawAngle + rand*(maxYawAngle - minYawAngle);
% Create a transformation that rotates, translates, and scales the
% point clouds and 3-D bounding boxes.
tform = randomAffine3d('Rotation',@() deal([0,0,1],theta),...
'Scale',[0.95,1.05],...
'XTranslation',[0,0.2],...
'YTranslation',[0,0.2],...
'ZTranslation',[0,0.1]);
% Apply the transfomation to the 3-D bounding box.
labelParams(1,1:3) = labelParams(1,1:3) - centroidLoc;
labelParamsTransformed = bboxwarp(labelParams,tform,outView);
% Calculate the overlap ratio between the transformed box and the
% original ground truth boxes by converting them to rotated rectangle
% format, defined as [xcenter,ycenter,width,height,yaw].
overlapRatio = bboxOverlapRatio(labelParamsTransformed(:,[1,2,4,5,9]), ...
gtLabels(:,[1,2,4,5,9]));
[maxOverlapRatio, maxOverlapIdx] = max(overlapRatio);
% Check to see if any transformed boxes overlap with the ground truth
% boxes.
if (maxOverlapRatio > 0) && (maxOverlapIdx ~= i)
shiftRange = -1.*shiftRange;
cubPtCloud = pctransform(cubPtCloud,shiftRange);
updatedPtCloud = pccat([updatedPtCloud,cubPtCloud]);
gtLabelsTransformed(i,1) = labelParams;
else
cubPtCloudTransformed = pctransform(cubPtCloud,tform);
shiftRange = -1.*shiftRange;
cubPtCloudTransformed = pctransform(cubPtCloudTransformed,shiftRange);
updatedPtCloud = pccat([updatedPtCloud,cubPtCloudTransformed]);
gtLabelsTransformed(i,:) = labelParamsTransformed;
end
gtLabelsTransformed(i,1:3) = gtLabelsTransformed(i,1:3) + centroidLoc;
ptCloud = updatedPtCloud;
endОтобразите облако точек наряду с увеличенными основными блоками истинности.
figure; ax6 = pcshow(updatedPtCloud.Location); showShape('cuboid',gtLabelsTransformed,'Parent',ax6,'Opacity',0.1, ... 'Color','green','LineWidth',0.5); zoom(ax6,2);
reset(cds);
Ссылки
[1] Hahner, Мартин, Денгксин Дэй, Александр Линиджер и Люк Ван Гул. "Определяя количество Увеличения Данных для LiDAR Основанное 3D Обнаружение объектов". Предварительно распечатайте, представленный 3 апреля 2020. https://arxiv.org/abs/2004.01643.
