Линейные анимации

Открыть скрипт

В этом примере показано, как создать анимацию двух растущих линий. animatedline функция помогает вам оптимизировать линейные анимации. Это позволяет вам добавлять новые точки в линию, не переопределяя существующие точки.

Создание строк и добавление точек

Создайте две анимированных линии различных цветов. Затем добавьте точки в линии в цикле. Установите пределы по осям перед циклом так, чтобы не повторно вычислять пределы каждый раз через цикл. Используйте drawnow или drawnow limitrate команда, чтобы отобразить обновления на экране после добавления новых точек.

a1 = animatedline('Color',[0 .7 .7]);
a2 = animatedline('Color',[0 .5 .5]);

axis([0 20 -1 1])
x = linspace(0,20,10000);
for k = 1:length(x)
    % first line
    xk = x(k);
    ysin = sin(xk);
    addpoints(a1,xk,ysin);

    % second line
    ycos = cos(xk);
    addpoints(a2,xk,ycos);

    % update screen
    drawnow limitrate
end

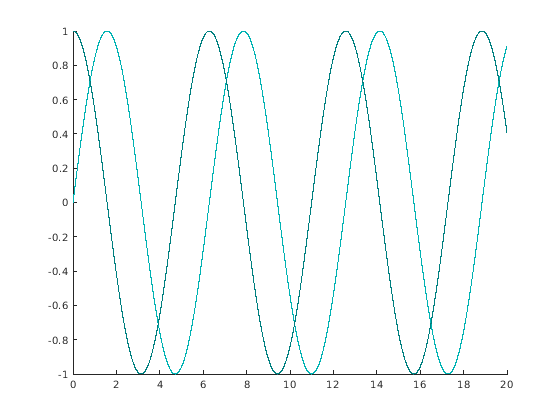

Анимация показывает две линии, которые растут, когда они накапливают данные.

Точки запроса строки

Запросите точки первой анимированной линии.

[x,y] = getpoints(a1);

x и y векторы, которые содержат значения, задающие точки синусоиды.
