Триангуляция, которая заполняет альфа-форму

свернуть все на странице

Синтаксис

tri = alphaTriangulation(shp)
tri = alphaTriangulation(shp,RegionID)
[tri,P] = alphaTriangulation(___)

Описание

пример

tri = alphaTriangulation(shp) возвращает триангуляцию, которая задает область альфа-формы. Каждая строка в tri задает треугольник или четырехгранник, заданный идентификаторами вершины (номера строк shp.Points матрица).

tri = alphaTriangulation(shp,RegionID) возвращает триангуляцию для области альфа-формы. RegionID ID для области и 1 ≤ RegionID ≤ numRegions(shp).

[tri,P] = alphaTriangulation(___) также возвращает матрицу координат вершины, P, использование любого из предыдущих синтаксисов.

Примеры

свернуть все

Скрипт Open Live Script

Создайте набор 3-D точек.

[x1, y1, z1] = sphere(24);
x1 = x1(:);
y1 = y1(:);
z1 = z1(:);
x2 = x1+5;
P = [x1 y1 z1; x2 y1 z1];
P = unique(P,'rows');

Создайте и постройте альфа-форму для облака точек с помощью альфа-радиуса 1.

shp = alphaShape(P,1);
plot(shp)

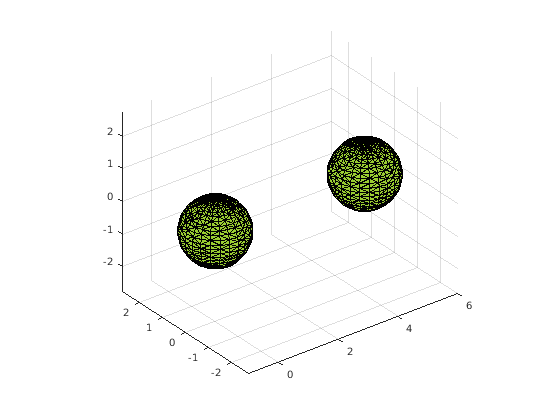

Figure contains an axes object. The axes object contains an object of type patch.

Используйте alphaTriangulation восстановить триангуляцию, которая задает область альфа-формы.

tri = alphaTriangulation(shp);

Найдите общее количество тетраэдров, которые составляют альфа-форму.

numtetrahedra = size(tri,1)
numtetrahedra = 3755

Входные параметры

свернуть все

Альфа-форма в виде alphaShape объект. Для получения дополнительной информации смотрите alphaShape.

Пример: shp = alphaShape(x,y) создает 2D alphaShape объект от (x,y) укажите координаты.

Идентификационный номер для области в альфе формирует в виде положительного целочисленного скаляра между 1 и numRegions(shp).

Альфа-форма может содержать несколько меньших областей, в зависимости от набора точки и параметров. Каждая из этих меньших областей присвоена уникальный RegionID, который нумерует области от самой большой области или объема к самому маленькому. Например, рассмотрите 3-D альфа-форму с двумя областями. Область с самым большим объемом имеет RegionID из 1, и меньшая область имеет RegionID из 2.

Пример: shp.RegionThreshold = area(shp,numRegions(shp)-2); подавляет две самых маленьких области в 2D альфа-форме shp.

Типы данных: double

Выходные аргументы

свернуть все

Триангуляция, возвращенная как матрица. tri имеет размер mtri- nv, где mtri количество треугольников или тетраэдров в альфа-форме и nv количество вершин. Значение nv 3 для 2D альфа-форм и 4 для 3-D альфа-форм.

Количество выходных параметров вы задаете с alphaTriangulation может изменить индексацию вершины, использованную в tri.

Координаты вершины, возвращенные как матрица. P имеет размер N- dim, где N число точек в альфа-форме и dim любой 2 или 3 (или для 2D или для 3-D альфа-формы).
