daspect(ratio) устанавливает соотношение сторон данных для текущей системы координат. Соотношение сторон данных является относительной длиной модулей данных вдоль оси X, оси Y и оси z. Задайте ratio как трехэлементный вектор из положительных значений, которые представляют относительные длины модулей данных вдоль каждой оси. Например, [1 2 3] указывает, что длина от 0 до 1 вдоль оси X равна длине от 0 до 2 вдоль оси Y и от 0 до 3 вдоль оси z. Для равных единичных длин данных во всех направлениях используйте [1 1 1].

d = daspect возвращает соотношение сторон данных для текущей системы координат.

daspect auto устанавливает автоматический режим, позволяя осям выбрать соотношение сторон данных. Режим должен быть автоматическим, чтобы включить "растянуть для заполнения" функция осей.

daspect manual устанавливает ручной режим и использует отношение, сохраненное в DataAspectRatio свойство для Axes объект. Когда режим является ручным, он отключает "растянуть для заполнения" поведение осей. Определение значения для соотношения сторон данных устанавливает режим вручную.

m = daspect('mode') возвращает текущий режим, который является любой 'auto' или 'manual'. По умолчанию режим является автоматическим, если вы не задаете соотношение сторон данных или устанавливаете режим вручную.

___ = daspect(ax,___) использует оси, заданные ax вместо текущей системы координат. Задайте оси как первый входной параметр для любого из предыдущих синтаксисов. Используйте одинарные кавычки вокруг 'auto' и 'manual' входные параметры.

Примеры

Использование равных единичных длин данных вдоль каждой оси

Постройте набор данных. Используйте модули данных равных длин во всех направлениях путем установки соотношения сторон данных на [1 1 1].

t = linspace(0,2*pi);
x = cos(t);
y = sin(t);
plot(x,y)
daspect([1 1 1])

Figure contains an axes object. The axes object contains an object of type line.

Использование различных единичных длин данных вдоль каждой оси

Постройте набор данных. Установите соотношение сторон данных так, чтобы длина одного модуля данных в направлении оси X равнялась длине двух модулей данных в направлении оси Y и направлении оси z (не показанный).

t = linspace(0,2*pi);
x = cos(t);
y = sin(t);
plot(x,y)
daspect([1 2 2])

Figure contains an axes object. The axes object contains an object of type line.

Когда вы устанавливаете соотношение сторон данных, связанный режим превращается в руководство. Запросите текущий режим соотношения сторон данных.

d = daspect('mode')

d =
'manual'

Возврат назад к соотношению сторон данных по умолчанию

Создайте 3-D диаграмму поля точек случайных данных и установите соотношение сторон данных. Затем вернитесь назад к соотношению сторон данных по умолчанию.

X = rand(100,1);
Y = rand(100,1);
Z = rand(100,1);
scatter3(X,Y,Z)
daspect([3 2 1])

Figure contains an axes object. The axes object contains an object of type scatter.

daspect auto

Figure contains an axes object. The axes object contains an object of type scatter.

Запрос соотношения сторон данных

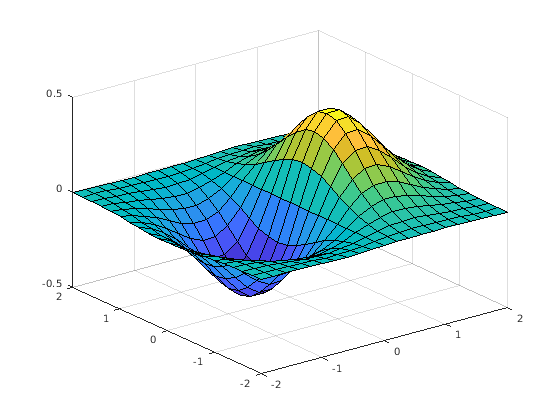

Создайте объемную поверхностную диаграмму и запросите соотношение сторон данных.

[x,y] = meshgrid(-2:.2:2);
z = x.*exp(-x.^2 - y.^2);
surf(x,y,z)

Figure contains an axes object. The axes object contains an object of type surface.

d = daspect

d = 1×3

     4     4     1

Отношение указывает, что длина четырех модулей в направлении оси X равняется четырем модулям в направлении оси Y и одному модулю в направлении оси z. Например, если отношением является [4 4 1], затем длина от 0 до 1 на оси X равняется длине от 0 до 1 на оси Y и 0 к 0,25 на оси z.

Установка соотношения сторон данных для определенного объекта осей

Создайте 2 1 мозаичное размещение графика, содержащее оси ax1 и ax2. Постройте в оси и установите соотношение сторон данных для более низкого графика путем определения ax2 как первый входной параметр к daspect функция.

tiledlayout(2,1)
ax1 = nexttile;
plot(ax1,1:10)

ax2 = nexttile;
plot(ax2,1:10)
daspect(ax2,[1 2 1])

Figure contains 2 axes objects. Axes object 1 contains an object of type line. Axes object 2 contains an object of type line.

Входные параметры

`ratio` DataAspectRatio
трехэлементный вектор

Соотношение сторон данных в виде трехэлементного вектора из положительных значений. Например, daspect([1 2 3]) указывает, что длина одного модуля вдоль оси X равняется длине двух модулей вдоль оси Y и трех модулей вдоль оси z.

Определение соотношения сторон данных устанавливает DataAspectRatio свойство для Axes объект. DataAspectRatio свойство взаимодействует с PlotBoxAspectRatioxlim ylim, и ZLim свойства управлять длиной и шкалой оси X, оси Y и оси z.

Определение отношения устанавливает DataAspectRatioMode свойство к 'manual' и отключает "растянуть для заполнения" поведение осей.

`ax` — Целевые оси
`Axes` объект

Целевые оси в виде Axes объект. Если вы не задаете оси, то daspect использует текущую систему координат (gca).

Выходные аргументы

`d` — Текущие значения соотношения сторон данных
трехэлементный вектор

Текущее соотношение сторон данных, возвращенное как трехэлементный вектор из значений, представляющих отношение оси X, оси Y и z единичных длин данных.

Запрос соотношения сторон данных возвращает DataAspectRatio значение свойства для соответствующего Axes объект.

`m` — Текущий режим соотношения сторон данных
`'auto'` | `'manual'`

Текущий режим соотношения сторон данных, возвращенный как любой 'auto' или 'manual'. Когда режим является автоматическим, MATLAB^® определяет соответствующее значение соотношения сторон данных. Если вы задаете значение, то режим превращается в руководство.

Запрос режима соотношения сторон данных возвращает DataAspectRatioMode значение свойства для соответствующего Axes объект.
