График линии со столбцами погрешности
errorbar(___, устанавливает ориентацию значения погрешности. Задайте ornt)ornt как 'horizontal' для горизонтального значения погрешности или 'both' и для горизонтального и для вертикального значения погрешности. Значение по умолчанию для ornt 'vertical', который чертит вертикальное значение погрешности. Используйте эту опцию после любой из предыдущих комбинаций входных аргументов.
errorbar( графики x,y,yneg,ypos,xneg,xpos)y по сравнению с x и чертит и горизонтальное и вертикальное значение погрешности. yneg и ypos входные параметры устанавливают более низкие и верхние длины вертикального значения погрешности, соответственно. xneg и xpos входные параметры устанавливают левые и правые длины горизонтального значения погрешности.
errorbar(___, устанавливает стиль линии, символ маркера и цвет. Например, LineSpec)'--ro' строит пунктирное, красную линию с круговыми маркерами. Стиль линии влияет только на линию а не значение погрешности.
errorbar(___, изменяет внешний вид линии и значения погрешности с помощью одного или нескольких аргументов пары "имя-значение". Например, Name,Value)'CapSize',10 устанавливает длины дна в конце каждого значения погрешности к 10 точкам.
errorbar( создает график в осях, заданных ax,___)ax вместо в текущей системе координат. Задайте оси как первый входной параметр.
e = errorbar(___)ErrorBar возразите когда y вектор. Если y матрица, затем она возвращает один ErrorBar объект для каждого столбца в y. Используйте e изменить свойства определенного ErrorBar объект после того, как это создается. Для списка свойств смотрите ErrorBar Properties.

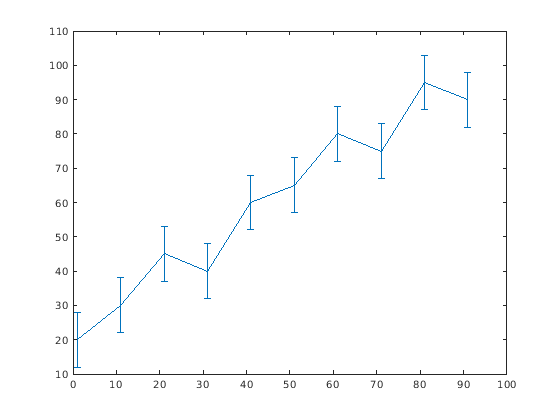

Создайте векторы x и y. Постройте y по сравнению с x. В каждой точке данных отобразите вертикальное значение погрешности, которое равно в длине.
x = 1:10:100; y = [20 30 45 40 60 65 80 75 95 90]; err = 8*ones(size(y)); errorbar(x,y,err)

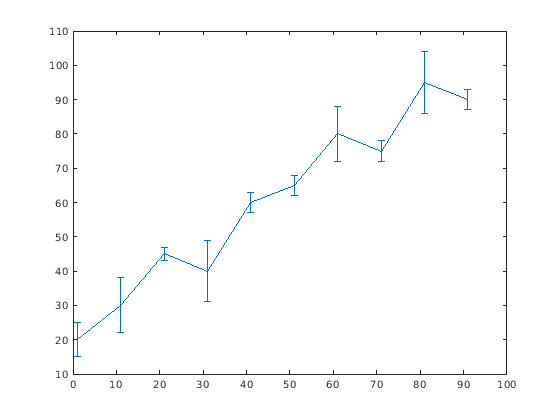

Создайте график линии со столбцами погрешности в каждой точке данных. Варьируйтесь длины значения погрешности.
x = 1:10:100; y = [20 30 45 40 60 65 80 75 95 90]; err = [5 8 2 9 3 3 8 3 9 3]; errorbar(x,y,err)

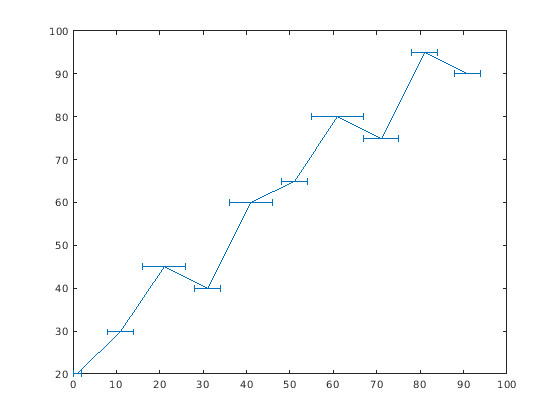

Постройте график с горизонтальным значением погрешности в каждой точке данных.
x = 1:10:100;
y = [20 30 45 40 60 65 80 75 95 90];
err = [1 3 5 3 5 3 6 4 3 3];
errorbar(x,y,err,'horizontal')

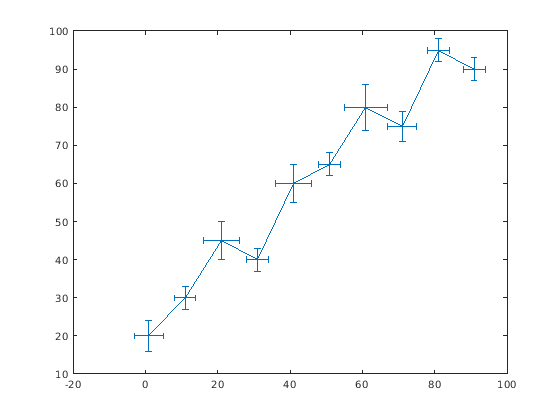

Постройте график и с вертикальным и с горизонтальным значением погрешности в каждой точке данных.
x = 1:10:100;
y = [20 30 45 40 60 65 80 75 95 90];
err = [4 3 5 3 5 3 6 4 3 3];
errorbar(x,y,err,'both')

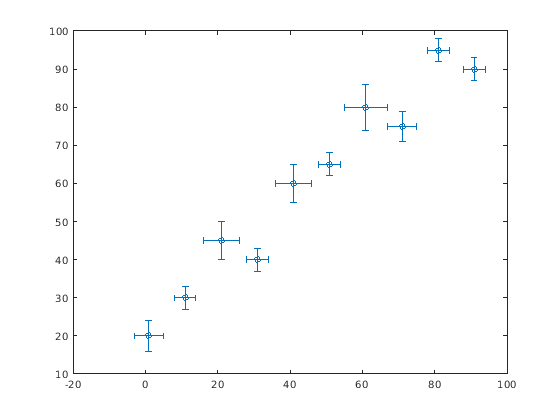

Векторы графика y по сравнению с x. В каждой точке данных отобразите круговой маркер и с вертикальным и с горизонтальным значением погрешности. Не отображайте линию, которая соединяет точки данных путем исключения опции стиля линии для linespec входной параметр.
x = 1:10:100; y = [20 30 45 40 60 65 80 75 95 90]; err = [4 3 5 3 5 3 6 4 3 3]; errorbar(x,y,err,'both','o')

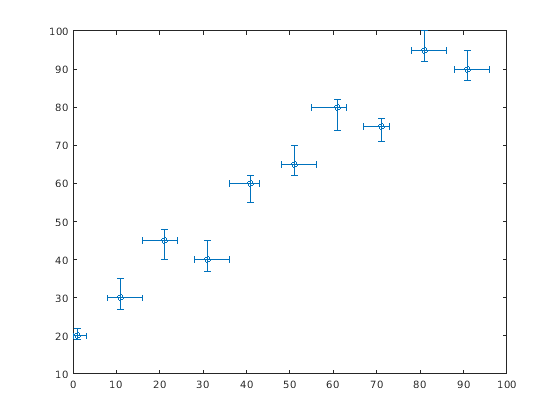

Отобразите и вертикальное и горизонтальное значение погрешности в каждой точке данных. Управляйте более низкими и верхними длинами вертикального значения погрешности с помощью yneg и ypos опции входного параметра, соответственно. Управляйте левыми и правыми длинами горизонтального значения погрешности с помощью xneg и xpos опции входного параметра, соответственно.
x = 1:10:100;
y = [20 30 45 40 60 65 80 75 95 90];
yneg = [1 3 5 3 5 3 6 4 3 3];
ypos = [2 5 3 5 2 5 2 2 5 5];
xneg = [1 3 5 3 5 3 6 4 3 3];
xpos = [2 5 3 5 2 5 2 2 5 5];
errorbar(x,y,yneg,ypos,xneg,xpos,'o')

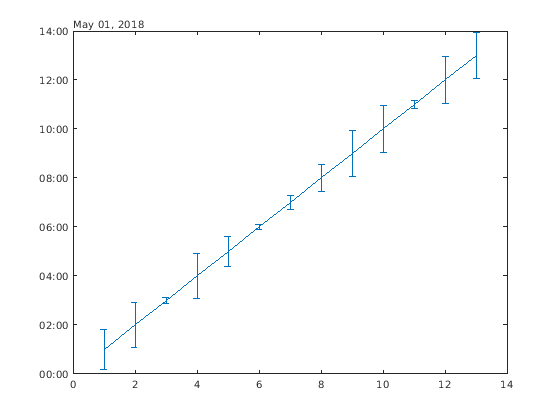

Создайте график значений datetime со значением погрешности в модулях длительности.
x = 1:13; y = datetime(2018,5,1,1:13,0,0); err = hours(rand(13,1)); errorbar(x,y,err)

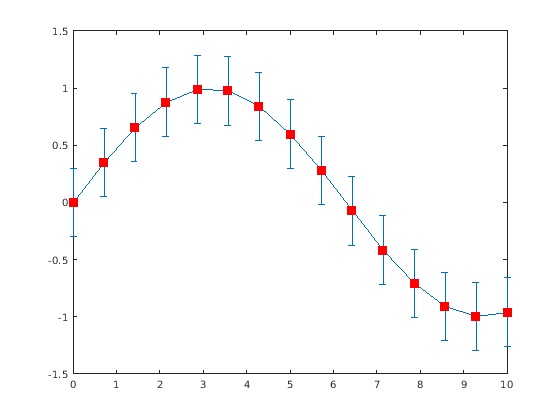

Создайте график линии со столбцами погрешности. В каждой точке данных отобразите маркер. Управляйте внешним видом аргументов пары "имя-значение" использования маркера. Используйте MarkerSize задавать размер маркера в точках. Используйте MarkerEdgeColor и MarkerFaceColor задавать схему маркера и внутренние цвета, соответственно. Выберите цвета любому вектор символов названия цвета, такие как 'red', или триплет RGB.
x = linspace(0,10,15); y = sin(x/2); err = 0.3*ones(size(y)); errorbar(x,y,err,'-s','MarkerSize',10,... 'MarkerEdgeColor','red','MarkerFaceColor','red')

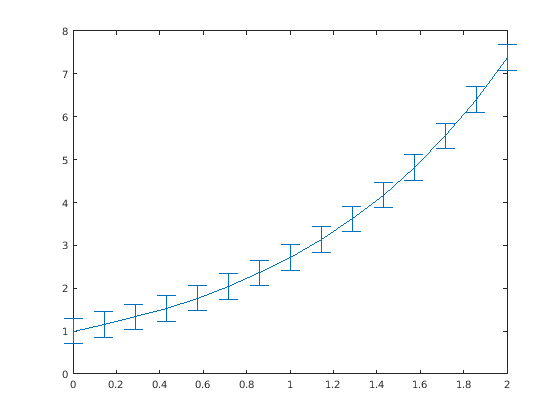

Управляйте размером дна в конце каждого значения погрешности путем установки CapSize свойство к положительному значению в точках.
x = linspace(0,2,15);
y = exp(x);
err = 0.3*ones(size(y));
errorbar(x,y,err,'CapSize',18)

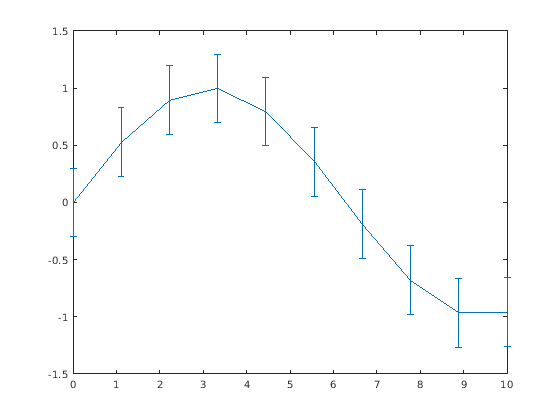

Создайте график линии со столбцами погрешности. Присвойте объект errorbar переменной e.
x = linspace(0,10,10); y = sin(x/2); err = 0.3*ones(size(y)); e = errorbar(x,y,err)
e =
ErrorBar with properties:
Color: [0 0.4470 0.7410]
LineStyle: '-'
LineWidth: 0.5000
Marker: 'none'
XData: [0 1.1111 2.2222 3.3333 4.4444 5.5556 6.6667 7.7778 ... ]
YData: [0 0.5274 0.8962 0.9954 0.7952 0.3558 -0.1906 ... ]
XNegativeDelta: [1x0 double]
XPositiveDelta: [1x0 double]
YNegativeDelta: [0.3000 0.3000 0.3000 0.3000 0.3000 0.3000 0.3000 ... ]
YPositiveDelta: [0.3000 0.3000 0.3000 0.3000 0.3000 0.3000 0.3000 ... ]
Show all properties

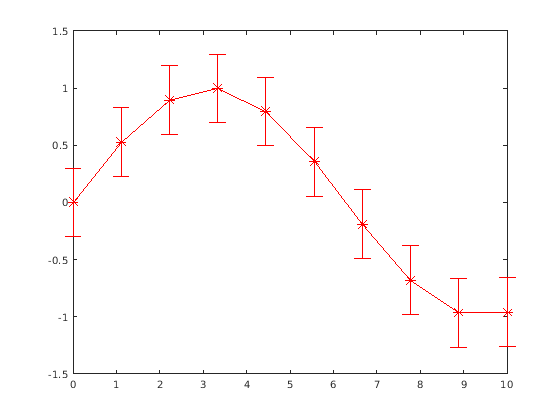

Используйте e к свойствам доступа объекта errorbar после того, как это создается.
e.Marker = '*'; e.MarkerSize = 10; e.Color = 'red'; e.CapSize = 15;
y yvalues Значения y в виде вектора или матрицы.
Если y вектор, затем errorbar строит один график.
Если y матрица, затем errorbar строит отдельный график для каждого столбца в y.
Пример: y = [4 3 5 2 2 4];
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical | categorical | datetime | duration
x xvalues Значения x в виде вектора или матрицы. x должен быть одного размера с y.
Пример: x = 0:10:100;
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical | categorical | datetime | duration
err — Длины значения погрешности для симметричного значения погрешностиДлины значения погрешности для симметричного значения погрешности в виде вектора или матрицы. err должен быть одного размера с y. Если вы не хотите чертить значение погрешности в конкретной точке данных, то задайте длину как NaN.
Тип данных длин значения погрешности должен быть совместим с соответствующими данными о графике. Например, если вы строите datetime значения, значением погрешности для тех значений должен быть duration значения.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical | duration
neg — Длины значения погрешности в отрицательном направлении[]Длины значения погрешности в обратном направлении в виде вектора или матрицы тот же размер как y или как пустой массив [].
Для вертикального значения погрешности, neg устанавливает длину значения погрешности ниже точек данных.
Для горизонтального значения погрешности, neg устанавливает длину значения погрешности слева от точек данных.
Если вы не хотите чертить более низкую часть значения погрешности в конкретной точке данных, то задайте длину как NaN. Если вы не хотите чертить более низкую часть значения погрешности в какой-либо точке данных, то установленный neg к пустому массиву.
Тип данных длин значения погрешности должен быть совместим с соответствующими данными о графике. Например, если вы строите datetime значения, значением погрешности для тех значений должен быть duration значения.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical | duration
pos — Длины значения погрешности в положительном направлении[]Длины значения погрешности в положительном направлении в виде вектора или матрицы тот же размер как y или как пустой массив [].
Для вертикального значения погрешности, pos устанавливает длину значения погрешности выше точек данных.
Для горизонтального значения погрешности, pos устанавливает длину значения погрешности справа от точек данных.
Если вы не хотите чертить верхнюю часть значения погрешности в конкретной точке данных, то задайте длину как NaN. Если вы не хотите чертить верхнюю часть значения погрешности в какой-либо точке данных, то установленный pos к пустому массиву.
Тип данных длин значения погрешности должен быть совместим с соответствующими данными о графике. Например, если вы строите datetime значения, значением погрешности для тех значений должен быть duration значения.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical | duration
yneg — Вертикальные длины значения погрешности ниже точек данных[]Вертикальные длины значения погрешности ниже точек данных в виде вектора или матрицы тот же размер как y или как пустой массив [].
Если вы не хотите чертить более низкую часть значения погрешности в конкретной точке данных, то задайте значение как NaN. Если вы не хотите чертить более низкую часть значения погрешности в какой-либо точке данных, то установленный yneg к пустому массиву.
Тип данных длин значения погрешности должен быть совместим с соответствующими данными о графике. Например, если вы строите datetime значения, значением погрешности для тех значений должен быть duration значения.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical | duration
ypos — Вертикальные длины значения погрешности выше точек данных[]Вертикальные длины значения погрешности выше точек данных в виде вектора или матрицы тот же размер как y или как пустой массив [].
Если вы не хотите чертить верхнюю часть значения погрешности в конкретной точке данных, то задайте длину как NaN. Если вы не хотите чертить верхнюю часть значения погрешности в какой-либо точке данных, то установленный ypos к пустому массиву.
Тип данных длин значения погрешности должен быть совместим с соответствующими данными о графике. Например, если вы строите datetime значения, значением погрешности для тех значений должен быть duration значения.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical | duration
xneg — Горизонтальные длины значения погрешности налево от точек данных[]Горизонтальные длины значения погрешности слева от точек данных в виде вектора или матрицы тот же размер как y или как пустой массив [].
Если вы не хотите чертить левую часть значения погрешности в конкретной точке данных, то задайте длину как NaN. Если вы не хотите чертить левую часть значения погрешности в какой-либо точке данных, то установленный xneg к пустому массиву.
Тип данных длин значения погрешности должен быть совместим с соответствующими данными о графике. Например, если вы строите datetime значения, значением погрешности для тех значений должен быть duration значения.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical | duration
xpos — Горизонтальные длины значения погрешности направо от точек данных[]Горизонтальные длины значения погрешности справа от точек данных в виде вектора или матрицы тот же размер как y или как пустой массив [].
Если вы не хотите чертить правильную часть значения погрешности в конкретной точке данных, то задайте длину как NaN. Если вы не хотите чертить правильную часть значения погрешности в какой-либо точке данных, то установленный xpos к пустому массиву.
Тип данных длин значения погрешности должен быть совместим с соответствующими данными о графике. Например, если вы строите datetime значения, значением погрешности для тех значений должен быть duration значения.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical | duration
ornt — Ориентация значения погрешности'vertical' (значение по умолчанию) | 'horizontal' | 'both'Ориентация значения погрешности в виде одного из этих значений:
'vertical' — Вертикальное значение погрешности
'horizontal' — Горизонтальное значение погрешности
'both' — Вертикальное и горизонтальное значение погрешности
Пример: errorbar(x,y,err,'horizontal')
LineSpec — Стиль линии, маркер и цветСтиль линии, цвет и маркер задается как символ или строка символов. Символы могут появиться в любом порядке. Вы не должны задавать все три характеристики (стиль линии, маркер и цвет). Например, если вы не используете стиль линии и задаете маркер, затем график показывает только маркер и никакую линию.
Пример: '--or' красная пунктирная линия с круговыми маркерами
| Стиль линии | Описание | Получившаяся линия |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
| Маркер | Описание | Получившийся маркер |
|---|---|---|
'o' | Круг |
|
'+' | Знак «плюс» |
|
'*' | Звездочка |
|
'.' | Точка |
|
'x' | Крест |
|
'_' | Горизонтальная линия |
|
'|' | Вертикальная линия |
|
's' | Квадрат |
|
'd' | Ромб |
|
'^' | Треугольник, направленный вверх |
|
'v' | Нисходящий треугольник |
|
'>' | Треугольник, указывающий вправо |
|
'<' | Треугольник, указывающий влево |
|
'p' | Пентаграмма |
|
'h' | Гексаграмма |
|
| Название цвета | Краткое название | Триплет RGB | Внешний вид |
|---|---|---|---|
'red' | 'r' | [1 0 0] |
|
'green' | 'g' | [0 1 0] |
|
'blue' | 'b' | [0 0 1] |
|
'cyan'
| 'c' | [0 1 1] |
|
'magenta' | 'm' | [1 0 1] |
|
'yellow' | 'y' | [1 1 0] |
|
'black' | 'k' | [0 0 0] |
|
'white' | 'w' | [1 1 1] |
|
ax Объект осейОбъект осей. Если вы не задаете оси, то errorbar графики в текущую систему координат.
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
errorbar(y,err,'LineWidth',2) задает ширину линии 2 точек.Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите ErrorBar Properties.
