ezplot

(Не рекомендуемый) Простой в использовании функциональный плоттер

ezplot не рекомендуется. Использование fplot вместо этого. Для получения дополнительной информации см. Вопросы совместимости.

Синтаксис

ezplot(f)

ezplot(f,xinterval)

ezplot(f2)

ezplot(f2,xyinterval)

ezplot(funx,funy)

ezplot(funx,funy,uinterval)

ezplot(___,fig)

ezplot(ax,___)

h = ezplot(___)

Описание

пример

ezplot(f) строит кривую, заданную функциональным y = f(x) на интервале по умолчанию [-2π 2π] для x.

ezplot автоматически добавляет заголовок и подписи по осям к графику.

ezplot(f,xinterval) графики на заданном интервале. Задайте интервал как двухэлементный вектор из формы [xmin xmax].

ezplot(f2) строит кривую, заданную неявной функцией 0 = f2(x,y) на интервале по умолчанию [-2π 2π] для x и y.

ezplot(f2,xyinterval) графики на заданном интервале. Использовать тот же интервал для обоих x и y, задайте xyinterval как двухэлементный вектор из формы [min max]. Чтобы использовать различные интервалы, задайте четырехэлементный вектор из формы [xmin xmax ymin ymax].

ezplot(funx,funy) строит параметрически заданную плоскую кривую, заданную x = funx(u) и y = funy(u) на интервале по умолчанию [0 2π] для u.

ezplot(funx,funy,uinterval) графики на заданном интервале. Задайте интервал как двухэлементный вектор из формы [umin umax].

ezplot(___,fig) графики в заданное окно рисунка. Используйте любую из комбинаций входных аргументов в предыдущих синтаксисах, которые включают интервал.

ezplot(ax,___) графики в осях заданы ax вместо текущей системы координат gca. Задайте оси перед любой из комбинаций входных аргументов в любом из предыдущих синтаксисов за исключением тех, которые включают fig. Этот синтаксис не поддерживает fig входной параметр.

h = ezplot(___) возвращает или линию на графике или объект контура. Используйте h изменить линию на графике или контур после того, как это создается. Для списка свойств смотрите Line Properties и Свойства контура.

Примеры

свернуть все

Графическое изображение явной функции

Скрипт Open Live Script

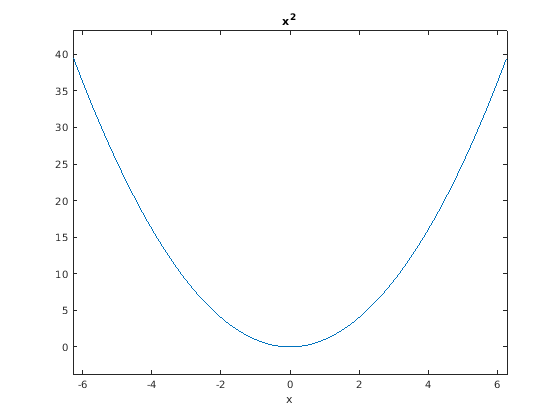

Постройте явную функцию $x^{2}$ по области $[- 2 π, 2 π]$ .

ezplot('x^2')

Figure contains an axes object. The axes object with title x Squared baseline contains an object of type line.

Область по умолчанию $[- 2 π, 2 π]$ .

Входные параметры

свернуть все

`f` — Функция, чтобы построить
вектор символов | строковый скаляр | указатель на функцию

Функция, чтобы построить в виде вектора символов, строкового скаляра или указателя на функцию к именованной или анонимной функции.

Задайте функцию формы y = f(x). Функция должна принять векторный входной параметр и возвратить векторный выходной аргумент, одного размера.

При определении функции как вектора символов или строкового скаляра, всегда подразумеваются умножение массивов, деление и возведение в степень. Например, x^2 интерпретирован как x.^2.

Пример: 'x^2'

При определении функции как указателя на функцию используйте операторы массивов вместо матричных операторов для лучшей эффективности. Например, используйте .* (times) вместо * (mtimes).

Пример: @(x) sin(x).*cos(x)

`xinterval` — Графический вывод интервала для `x`
[–2π 2π] (значение по умолчанию) | двухэлементный вектор из формы `[xmin xmax]`

Интервал для xВ виде двухэлементного вектора из формы [xmin xmax].

`f2` — Неявная функция, чтобы построить
вектор символов | строковый скаляр | указатель на функцию

Неявная функция, чтобы построить в виде вектора символов, строкового скаляра или указателя на функцию к именованной или анонимной функции.

Задайте функцию формы 0 = f(x,y). Функция должна принять два векторных входных параметра и возвратить векторный выходной аргумент, одного размера.

Пример: 'x^2 - y^4'

Пример: @(x,y) x.^2 - y.^2 - 1

`xyinterval` — Графический вывод интервала для `x` и `y`
[-2π 2π -2π 2π] (значение по умолчанию) | вектор из формы `[min max]` | вектор из формы `[xmin xmax ymin ymax]`

Графический вывод интервала для x и y, заданный в одной из следующих форм:

Вектор из формы [min max] — Используйте интервал [min max] для обоих x и y.
Вектор из формы [xmin xmax ymin ymax] — Используйте интервал [xmin xmax] для x и [ymin ymax] для y.

`funx` — Параметрическая функция для координат x
указатель на функцию

Параметрическая функция для x координирует в виде указателя на функцию к именованной или анонимной функции.

Задайте функцию формы x = funx(u). Функция должна принять векторный входной параметр и возвратить векторный выходной аргумент, одного размера.

Пример: 'sin(4*u)'

Пример: @(u) sin(2.*u)

`funy` — Параметрическая функция для координат y
анонимная функция | указатель на функцию

Параметрическая функция для y координирует в виде указателя на функцию к именованной или анонимной функции.

Задайте функцию формы y = funy(u). Функция должна принять векторный входной параметр и возвратить векторный выходной аргумент, одного размера.

Пример: 'cos(u*2)'

Пример: @(u) -u.*cos(u)

`uinterval` — Графический вывод интервала для `u`
[-2π 2π] (значение по умолчанию) | двухэлементный вектор из формы `[tmin tmax]`

Графический вывод интервала для uВ виде двухэлементного вектора из формы [umin umax].

`ax` Объект осей
объект осей

Объект осей. Если вы не задаете объект осей, то ezplot использует текущую систему координат (gca).

Вопросы совместимости

развернуть все

`ezplot` не рекомендуется

Не рекомендуемый запуск в R2016a

ezplot не рекомендуется. Использование fplot или fimplicit вместо этого. Нет никаких планов удалить ezplot.

Если функция, которую вы строите, использует оператор присваивания (=), оператор отношения равенства (==), или больше чем одна переменная, используйте fimplicit функция вместо ezplot. В противном случае использовать fplot вместо ezplot.

fplot и fimplicit потребуйте, чтобы функция ввода, чтобы построить была указателем на функцию. ezplot принимает или указатель на функцию, вектор символов или строку. Эта таблица показывает некоторые типичные использования ezplot и как обновить ваш код, чтобы использовать fplot или fimplicit вместо этого.

Не рекомендуемый	Рекомендуемый
`ezplot('sin')`	`fplot(@sin)`
`ezplot('sin(x^2)',[0 10])`	`fplot(@(x) sin(x.^2),[0 10])`
`ezplot(@sin,@cos)`	`fplot(@sin,@cos)`
`ezplot('sin(x)=cos(y)')`	`fimplicit(@(x,y) sin(x)-cos(y))`

Расширенные возможности

Массивы графического процессора
Ускорьте код путем работы графического процессора (GPU) с помощью Parallel Computing Toolbox™.

Указания и ограничения по применению:

Эта функция принимает массивы графического процессора, но не работает на графическом процессоре.

Для получения дополнительной информации смотрите функции MATLAB Запуска на графическом процессоре (Parallel Computing Toolbox).

Распределенные массивы
Большие массивы раздела через объединенную память о вашем кластере с помощью Parallel Computing Toolbox™.

Указания и ограничения по применению:

Эта функция работает с распределенными массивами, но выполняет в клиенте MATLAB^®.

Для получения дополнительной информации смотрите функции MATLAB Запуска с Распределенными Массивами (Parallel Computing Toolbox).
