fimplicit

Графическое изображение неявной функции

свернуть все на странице

Синтаксис

fimplicit(f)

fimplicit(f,interval)

fimplicit(ax,___)

fimplicit(___,LineSpec)

fimplicit(___,Name,Value)

fp = fimplicit(___)

Описание

пример

fimplicit(f) строит неявную функцию, заданную f(x,y) = 0 на интервале по умолчанию [-5 5] для x и y.

пример

fimplicit(f,interval) задает интервал графического вывода для x и y.

fimplicit(ax,___) графики в осях заданы ax вместо в текущую систему координат. Задайте оси как первый входной параметр до любого из предыдущих входных параметров.

пример

fimplicit(___,LineSpec) задает стиль линии, символ маркера и цвет линии. Например, '-r' строит красную линию.

пример

fimplicit(___,Name,Value) задает свойства линии с помощью одного или нескольких аргументов пары "имя-значение". Например, 'LineWidth',2 задает ширину линии 2 точек.

пример

fp = fimplicit(___) возвращает ImplicitFunctionLine объект. Используйте fp получить доступ и изменить свойства линии после того, как это создается. Для списка свойств смотрите ImplicitFunctionLine Properties.

Примеры

свернуть все

Графическое изображение неявной функции

Скрипт Open Live Script

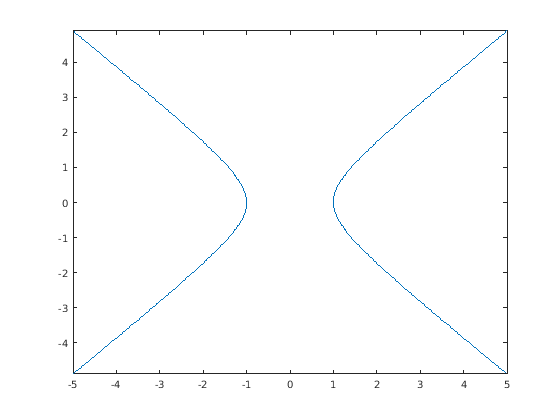

Постройте гиперболу, описанную функцией $x^{2} - y^{2} - 1 = 0$ на интервале по умолчанию [-5 5] для X и Y.

fimplicit(@(x,y) x.^2 - y.^2 - 1)

Figure contains an axes object. The axes object contains an object of type implicitfunctionline.

Определение интервала графического изображения

Скрипт Open Live Script

Постройте функцию $x^{2} + y^{2} - 3 = 0$ на интервалах [-3 0] для x и [-2 2] для y.

f = @(x,y) x.^2 + y.^2 - 3;
fimplicit(f,[-3 0 -2 2])

Figure contains an axes object. The axes object contains an object of type implicitfunctionline.

Изменение внешнего вида неявного графика

Скрипт Open Live Script

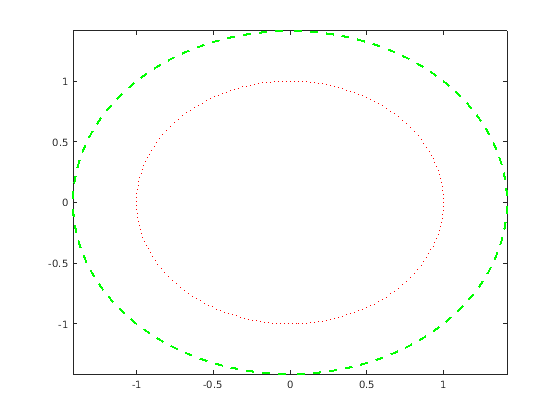

Постройте два круга, сосредоточенные в (0,0) с различными значениями радиуса. Для первого круга используйте точечное, красную линию. Для второго круга используйте пунктирную, зеленую линию с шириной линии 2 точек.

f1 = @(x,y) x.^2 + y.^2 - 1;
fimplicit(f1,':r')

hold on
f2 = @(x,y) x.^2 + y.^2 - 2;
fimplicit(f2,'--g','LineWidth',2)
hold off

Figure contains an axes object. The axes object contains 2 objects of type implicitfunctionline.

Изменение неявного графика после создания

Скрипт Open Live Script

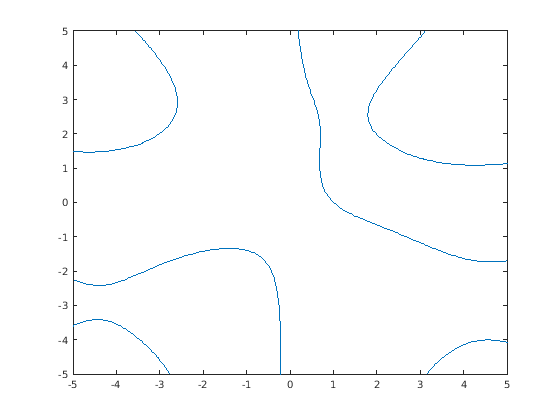

Постройте неявную функцию $y \sin (x) + x \cos (y) - 1 = 0$ и присвойте объект линии неявной функции переменной fp.

fp = fimplicit(@(x,y) y.*sin(x) + x.*cos(y) - 1)

Figure contains an axes object. The axes object contains an object of type implicitfunctionline.

fp =
  ImplicitFunctionLine with properties:

     Function: @(x,y)y.*sin(x)+x.*cos(y)-1
        Color: [0 0.4470 0.7410]
    LineStyle: '-'
    LineWidth: 0.5000

  Show all properties

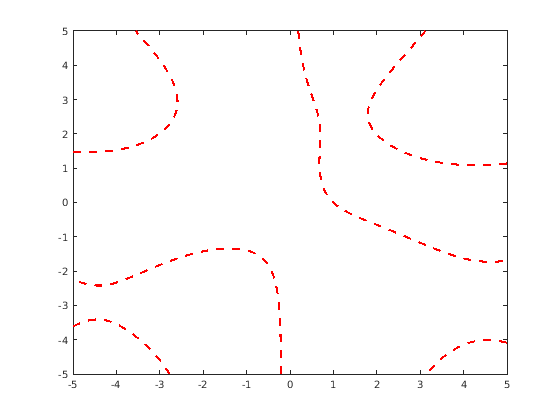

Используйте fp получить доступ и изменить свойства объекта линии неявной функции после того, как это создается. Например, измените цвет, стиль линии и ширину линии.

fp.Color = 'r';
fp.LineStyle = '--';
fp.LineWidth = 2;

Figure contains an axes object. The axes object contains an object of type implicitfunctionline.

Входные параметры

свернуть все

`f` — Неявная функция, чтобы построить
указатель на функцию

Неявная функция, чтобы построить в виде указателя на функцию к именованной или анонимной функции.

Задайте функцию формы z = f(x,y). Функция должна принять два матричных входных параметра и возвратить матричный выходной аргумент, одного размера. Используйте операторы массивов вместо матричных операторов для лучшей эффективности. Например, используйте .* (times) вместо * (mtimes).

Пример: fimplicit(@(x,y) x.^2 - y.^2 + 1)

`interval` — Графический вывод интервала для `x` и `y`
[-5 5] (значение по умолчанию) | двухэлементный вектор | четырехэлементный вектор

Графический вывод интервала для x и y, заданный в одной из следующих форм:

Двухэлементный вектор из формы [min max] — Используйте тот же интервал графического вывода [min max] для обоих x и y.
Четырехэлементный вектор из формы [xmin xmax ymin ymax] — Используйте различные интервалы графического вывода для x и y. Постройте на интервале [xmin xmax] для x и [ymin ymax] для y.

Пример: fimplicit(f,[-2 3 -5 0])

`LineSpec` — Стиль линии, маркер и цвет
вектор символов | строка

Стиль линии, цвет и маркер задается как символ или строка символов. Символы могут появиться в любом порядке. Вы не должны задавать все три характеристики (стиль линии, маркер и цвет). Например, если вы не используете стиль линии и задаете маркер, затем график показывает только маркер и никакую линию.

Пример: '--or' красная пунктирная линия с круговыми маркерами

Стиль линии	Описание	Получившаяся линия
`'-'`	Сплошная линия
`'--'`	Пунктирная линия
`':'`	Пунктирная линия
`'-.'`	Штрих-пунктирная линия

Маркер	Описание	Получившийся маркер
`'o'`	Круг
`'+'`	Знак «плюс»
`'*'`	Звездочка
`'.'`	Точка
`'x'`	Крест
`'_'`	Горизонтальная линия
`'\|'`	Вертикальная линия
`'s'`	Квадрат
`'d'`	Ромб
`'^'`	Треугольник, направленный вверх
`'v'`	Нисходящий треугольник
`'>'`	Треугольник, указывающий вправо
`'<'`	Треугольник, указывающий влево
`'p'`	Пентаграмма
`'h'`	Гексаграмма

Название цвета	Краткое название	Триплет RGB
`'red'`	`'r'`	[1 0 0]
`'green'`	`'g'`	[0 1 0]
`'blue'`	`'b'`	[0 0 1]
`'cyan'`	`'c'`	[0 1 1]
`'magenta'`	`'m'`	[1 0 1]
`'yellow'`	`'y'`	[1 1 0]
`'black'`	`'k'`	[0 0 0]
`'white'`	`'w'`	[1 1 1]

`ax` Объект осей
объект осей

Объект осей. Если вы не задаете оси, то fimplicit использует текущую систему координат.

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: fimplicit(f,'MeshDensity',50,'LineWidth',2) задает количество точек оценки и ширины линии.

ImplicitFunctionLine свойства, перечисленные здесь, являются только подмножеством. Для полного списка смотрите ImplicitFunctionLine Properties.

`MeshDensity` — Количество оценки указывает на направление
151 (значение по умолчанию) | скаляр

Количество оценки указывает на направление в виде скаляра.

`Color` 'LineColor'
[0 0 1] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

Цвет линии в виде триплета RGB, шестнадцатеричного цветового кода, названия цвета или краткого названия.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цвета	Краткое название	Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
`'red'`	`'r'`	[1 0 0]	`'#FF0000'`
`'green'`	`'g'`	[0 1 0]	`'#00FF00'`
`'blue'`	`'b'`	[0 0 1]	`'#0000FF'`
`'cyan'`	`'c'`	[0 1 1]	`'#00FFFF'`
`'magenta'`	`'m'`	[1 0 1]	`'#FF00FF'`
`'yellow'`	`'y'`	[1 1 0]	`'#FFFF00'`
`'black'`	`'k'`	[0 0 0]	'#000000'
`'white'`	`'w'`	[1 1 1]	`'#FFFFFF'`
`'none'`	Не применяется	Не применяется	Не применяется	Нет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB^® использование во многих типах графиков.

Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
[0 0.4470 0.7410]	`'#0072BD'`
[0.8500 0.3250 0.0980]	`'#D95319'`
[0.9290 0.6940 0.1250]	`'#EDB120'`
[0.4940 0.1840 0.5560]	`'#7E2F8E'`
[0.4660 0.6740 0.1880]	`'#77AC30'`
[0.3010 0.7450 0.9330]	`'#4DBEEE'`
[0.6350 0.0780 0.1840]	`'#A2142F'`

Пример: 'blue'

Пример: [0 0 1]

Пример: '#0000FF'

`LineStyle` — Стиль линии
`'-'` (значение по умолчанию) | `'--'` | `':'` | `'-.'` | `'none'`

Стиль линии в виде одной из опций перечислен в этой таблице.

Стиль линии	Описание	Получившаяся линия
`'-'`	Сплошная линия
`'--'`	Пунктирная линия
`':'`	Пунктирная линия
`'-.'`	Штрих-пунктирная линия
`'none'`	Никакая линия	Никакая линия

`LineWidth` 'LineWidth'
0.5 (значение по умолчанию) | положительное значение

Ширина линии в виде положительного значения в точках, где 1 точка = 1/72 дюйма. Если у линии есть маркеры, ширина линии также влияет на края маркера.

Ширина линии не может быть более тонкой, чем ширина пикселя. Если вы устанавливаете ширину линии на значение, которое меньше ширины пикселя в вашей системе, отображения линии как один пиксель шириной.

`Marker` — Символ маркера
`'none'` (значение по умолчанию) | `'o'` | `'+'` | `'*'` | `'.'` | ...

Символ маркера в виде одного из значений перечислен в этой таблице. По умолчанию объект не отображает маркеры. Определение символа маркера добавляет маркеры в каждой точке данных или вершине.

Маркер	Описание	Получившийся маркер
`'o'`	Круг
`'+'`	Знак «плюс»
`'*'`	Звездочка
`'.'`	Точка
`'x'`	Крест
`'_'`	Горизонтальная линия
`'\|'`	Вертикальная линия
`'s'`	Квадрат
`'d'`	Ромб
`'^'`	Треугольник, направленный вверх
`'v'`	Нисходящий треугольник
`'>'`	Треугольник, указывающий вправо
`'<'`	Треугольник, указывающий влево
`'p'`	Пентаграмма
`'h'`	Гексаграмма
`'none'`	Никакие маркеры	Не применяется

`MarkerSize` 'MarkerSize'
6 (значение по умолчанию) | положительное значение

Размер маркера в виде положительного значения в точках, где 1 точка = 1/72 дюйма.

`MarkerEdgeColor` — Цвет контура маркера
`'auto'` (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

Цвет контура маркера в виде 'auto', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Значение по умолчанию 'auto' использует тот же цвет в качестве Color свойство.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Название цвета	Краткое название	Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
`'red'`	`'r'`	[1 0 0]	`'#FF0000'`
`'green'`	`'g'`	[0 1 0]	`'#00FF00'`
`'blue'`	`'b'`	[0 0 1]	`'#0000FF'`
`'cyan'`	`'c'`	[0 1 1]	`'#00FFFF'`
`'magenta'`	`'m'`	[1 0 1]	`'#FF00FF'`
`'yellow'`	`'y'`	[1 1 0]	`'#FFFF00'`
`'black'`	`'k'`	[0 0 0]	'#000000'
`'white'`	`'w'`	[1 1 1]	`'#FFFFFF'`
`'none'`	Не применяется	Не применяется	Не применяется	Нет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
[0 0.4470 0.7410]	`'#0072BD'`
[0.8500 0.3250 0.0980]	`'#D95319'`
[0.9290 0.6940 0.1250]	`'#EDB120'`
[0.4940 0.1840 0.5560]	`'#7E2F8E'`
[0.4660 0.6740 0.1880]	`'#77AC30'`
[0.3010 0.7450 0.9330]	`'#4DBEEE'`
[0.6350 0.0780 0.1840]	`'#A2142F'`

`MarkerFaceColor` — Цвет заливки маркера
`'none'` (значение по умолчанию) | `'auto'` | Триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

Цвет заливки маркера в виде 'auto', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. 'auto' значение использует тот же цвет в качестве MarkerEdgeColor свойство.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Название цвета	Краткое название	Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
`'red'`	`'r'`	[1 0 0]	`'#FF0000'`
`'green'`	`'g'`	[0 1 0]	`'#00FF00'`
`'blue'`	`'b'`	[0 0 1]	`'#0000FF'`
`'cyan'`	`'c'`	[0 1 1]	`'#00FFFF'`
`'magenta'`	`'m'`	[1 0 1]	`'#FF00FF'`
`'yellow'`	`'y'`	[1 1 0]	`'#FFFF00'`
`'black'`	`'k'`	[0 0 0]	'#000000'
`'white'`	`'w'`	[1 1 1]	`'#FFFFFF'`
`'none'`	Не применяется	Не применяется	Не применяется	Нет цвета

Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
[0 0.4470 0.7410]	`'#0072BD'`
[0.8500 0.3250 0.0980]	`'#D95319'`
[0.9290 0.6940 0.1250]	`'#EDB120'`
[0.4940 0.1840 0.5560]	`'#7E2F8E'`
[0.4660 0.6740 0.1880]	`'#77AC30'`
[0.3010 0.7450 0.9330]	`'#4DBEEE'`
[0.6350 0.0780 0.1840]	`'#A2142F'`

Example: [0.3 0.2 0.1]

Пример: 'green'

Пример: '#D2F9A7'

Советы

Используйте поэлементные операторы для лучшей эффективности и избегать предупреждающего сообщения. Например, используйте x.*y вместо x*y. Для получения дополнительной информации см. Массив по сравнению Матричные операции.
Когда вы увеличиваете масштаб графика, fimplicit повторно вычисляет данные, которые могут показать скрытые детали.

Документация

fimplicit

Синтаксис

Описание

Примеры

Графическое изображение неявной функции

Определение интервала графического изображения

Изменение внешнего вида неявного графика

Изменение неявного графика после создания

Входные параметры

`f` — Неявная функция, чтобы построить
указатель на функцию

`interval` — Графический вывод интервала для `x` и `y`
[-5 5] (значение по умолчанию) | двухэлементный вектор | четырехэлементный вектор

`LineSpec` — Стиль линии, маркер и цвет
вектор символов | строка

`ax` Объект осей
объект осей

Аргументы name-value

`MeshDensity` — Количество оценки указывает на направление
151 (значение по умолчанию) | скаляр

`Color` 'LineColor'
[0 0 1] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

`LineStyle` — Стиль линии
`'-'` (значение по умолчанию) | `'--'` | `':'` | `'-.'` | `'none'`

`LineWidth` 'LineWidth'
0.5 (значение по умолчанию) | положительное значение

`Marker` — Символ маркера
`'none'` (значение по умолчанию) | `'o'` | `'+'` | `'*'` | `'.'` | ...

`MarkerSize` 'MarkerSize'
6 (значение по умолчанию) | положительное значение

`MarkerEdgeColor` — Цвет контура маркера
`'auto'` (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

`MarkerFaceColor` — Цвет заливки маркера
`'none'` (значение по умолчанию) | `'auto'` | Триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

Советы

Смотрите также

Функции

Свойства

Документация MATLAB

Поддержка

Документация

fimplicit

Синтаксис

Описание

Примеры

Графическое изображение неявной функции

Определение интервала графического изображения

Изменение внешнего вида неявного графика

Изменение неявного графика после создания

Входные параметры

f — Неявная функция, чтобы построить указатель на функцию

interval — Графический вывод интервала для x и y[-5 5] (значение по умолчанию) | двухэлементный вектор | четырехэлементный вектор

LineSpec — Стиль линии, маркер и цвет вектор символов | строка

ax Объект осей объект осей

Аргументы name-value

MeshDensity — Количество оценки указывает на направление151 (значение по умолчанию) | скаляр

Color 'LineColor' [0 0 1] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | 'r' | 'g' | 'b' | ...

LineStyle — Стиль линии '-' (значение по умолчанию) | '--' | ':' | '-.' | 'none'

LineWidth 'LineWidth' 0.5 (значение по умолчанию) | положительное значение

Marker — Символ маркера 'none' (значение по умолчанию) | 'o' | '+' | '*' | '.' | ...

MarkerSize 'MarkerSize' 6 (значение по умолчанию) | положительное значение

MarkerEdgeColor — Цвет контура маркера 'auto' (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | 'r' | 'g' | 'b' | ...

MarkerFaceColor — Цвет заливки маркера 'none' (значение по умолчанию) | 'auto' | Триплет RGB | шестнадцатеричный цветовой код | 'r' | 'g' | 'b' | ...

Советы

Смотрите также

Функции

Свойства

Документация MATLAB

Поддержка

`f` — Неявная функция, чтобы построить
указатель на функцию

`interval` — Графический вывод интервала для `x` и `y`
[-5 5] (значение по умолчанию) | двухэлементный вектор | четырехэлементный вектор

`LineSpec` — Стиль линии, маркер и цвет
вектор символов | строка

`ax` Объект осей
объект осей

`MeshDensity` — Количество оценки указывает на направление
151 (значение по умолчанию) | скаляр

`Color` 'LineColor'
[0 0 1] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

`LineStyle` — Стиль линии
`'-'` (значение по умолчанию) | `'--'` | `':'` | `'-.'` | `'none'`

`LineWidth` 'LineWidth'
0.5 (значение по умолчанию) | положительное значение

`Marker` — Символ маркера
`'none'` (значение по умолчанию) | `'o'` | `'+'` | `'*'` | `'.'` | ...

`MarkerSize` 'MarkerSize'
6 (значение по умолчанию) | положительное значение

`MarkerEdgeColor` — Цвет контура маркера
`'auto'` (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

`MarkerFaceColor` — Цвет заливки маркера
`'none'` (значение по умолчанию) | `'auto'` | Триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...
