Пересечение polyshape объекты
[ также возвращает информацию об отображении вершины в вершины в polyout,shapeID,vertexID] = intersect(poly1,poly2)polyout к вершинам в poly1 и poly2. intersect функционируйте только поддерживает этот синтаксис когда poly1 и poly2 скалярный polyshape объекты.
shapeID элементы идентифицируют ли соответствующая вершина в polyout порожденный в poly1poly2 , или был создан из пересечения. vertexID сопоставляет вершины polyout к вершинам poly1poly2 , или пересечение.
___ = intersect(___,'KeepCollinearPoints', задает, сохранить ли или удалить коллинеарные точки в TF)polyout для любого из предыдущих синтаксисов.
[ возвращает линейные сегменты in,out] = intersect(poly1,lineseg)lineseg это внутри и снаружи poly1. Матричный lineseg имеет два столбца. Первый столбец задает x - координаты линейных сегментов и второго столбца задают соответствующий y - координаты.
intersect поддержки этот синтаксис только, когда poly1 скалярный polyshape и lineseg не содержит самопересечений.
Создайте и постройте два многоугольника.
poly1 = polyshape([0 0 1 1],[1 0 0 1]);
poly2 = polyshape([0.75 1.25 1.25 0.75],[0.25 0.25 0.75 0.75]);
plot(poly1)
hold on
plot(poly2)
figure
Вычислите и постройте пересечение poly1 и poly2.
polyout = intersect(poly1,poly2)
polyout =
polyshape with properties:
Vertices: [4x2 double]
NumRegions: 1
NumHoles: 0
plot(polyout) xlim([-0.2 1.4]); ylim([-0.2 1.2]);

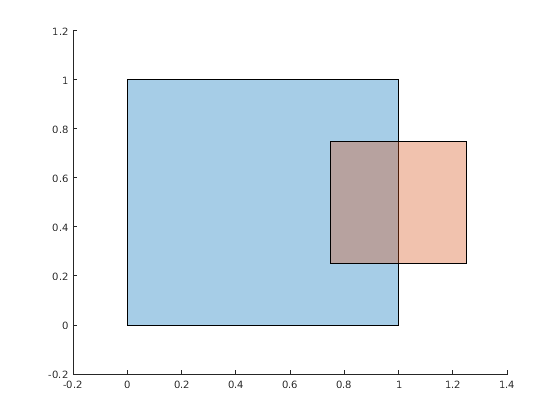

Создайте вектор, содержащий два многоугольника.
polyarray1 = polyshape([0 0 1 1],[1 0 0 1]); polyarray2 = polyshape([0.75 1.25 1.25 0.75],[0.25 0.25 0.75 0.75]); poly1 = [polyarray1 polyarray2]
poly1 =
1x2 polyshape array with properties:
Vertices
NumRegions
NumHoles
plot(poly1(1))
hold on
plot(poly1(2))
figure

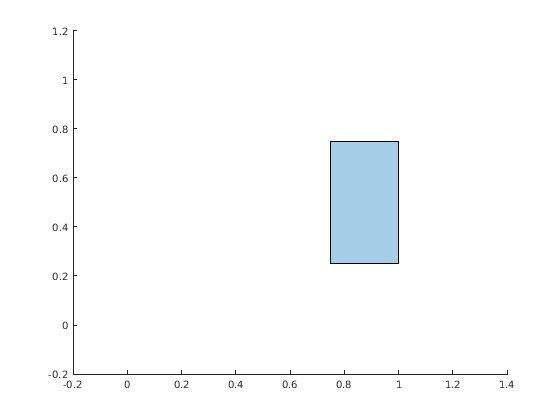

Вычислите пересечение элементов poly1.
polyout = intersect(poly1)
polyout =
polyshape with properties:
Vertices: [4x2 double]
NumRegions: 1
NumHoles: 0
plot(polyout) xlim([-0.2 1.4]); ylim([-0.2 1.2]);
Создайте два многоугольника и вычислите их пересечение. Отобразите координаты вершины пересечения и соответствующей информации об отображении вершины.
poly1 = polyshape([0 0 1 1],[1 0 0 1]); poly2 = polyshape([0.75 1.25 1.25 0.75],[0.25 0.25 0.75 0.75]); [polyout,shapeID,vertexID] = intersect(poly1,poly2); [polyout.Vertices shapeID vertexID]
ans = 4×4
0.7500 0.2500 2.0000 1.0000
0.7500 0.7500 2.0000 2.0000
1.0000 0.7500 0 0
1.0000 0.2500 0 0
Первые две вершины пересечения порождаются в poly2, начиная с соответствующих значений в shapeID 2. Эти вершины являются первыми и вторыми вершинами в свойстве poly2.Vertices, соответственно, начиная с их соответствующих значений в vertexID 1 и 2. Последние две вершины polyout были созданы из пересечения потому что соответствующие значения в shapeID и vertexID 0.

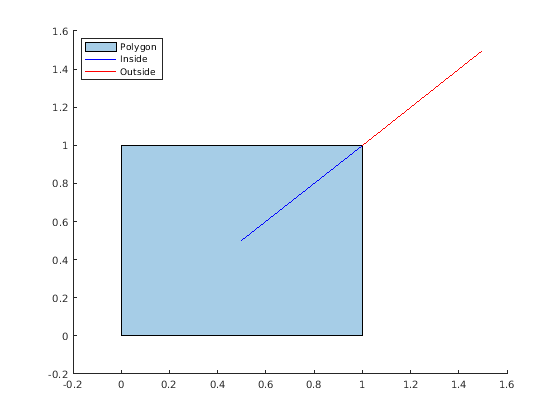

Создайте прямоугольный многоугольник и линейный сегмент.
poly1 = polyshape([0 0 1 1],[1 0 0 1]); lineseg = [0.5 0.5; 1.5 1.5];
Вычислите пересечение многоугольника с линейным сегментом и определите, который разделы линейного сегмента внутри или снаружи многоугольника.
[in,out] = intersect(poly1,lineseg); plot(poly1) hold on plot(in(:,1),in(:,2),'b',out(:,1),out(:,2),'r') legend('Polygon','Inside','Outside','Location','NorthWest')
