Отобразите 3-D данные дискретного ряда на графике
stem3(
записи графиков в Z
)Z
как расширение основ от xy-плоскости и завершение с кругами во входных значениях. Местоположения основы в xy-плоскости автоматически сгенерированы.
stem3(___,
заполняет круги. Используйте эту опцию с любыми комбинациями входных аргументов в предыдущих синтаксисах.'filled'
)
stem3(___,
изменяет график основы с помощью одного или нескольких аргументов пары "имя-значение". Name,Value
)

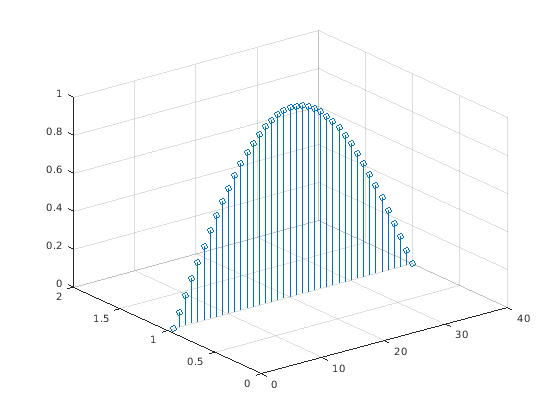

Создайте 3-D диаграмму стебель-листья значений косинуса между и с входом вектора-строки.
figure X = linspace(-pi/2,pi/2,40); Z = cos(X); stem3(Z)
stem3
элементы графиков Z
против того же y значения на одинаково пробеле x значения.
Создайте 3-D диаграмму стебель-листья значений косинуса между и с входом вектор-столбца.
figure X = linspace(-pi/2,pi/2,40)'; Z = cos(X); stem3(Z)
stem3
элементы графиков Z
против того же x значения на одинаково пробеле y значения.

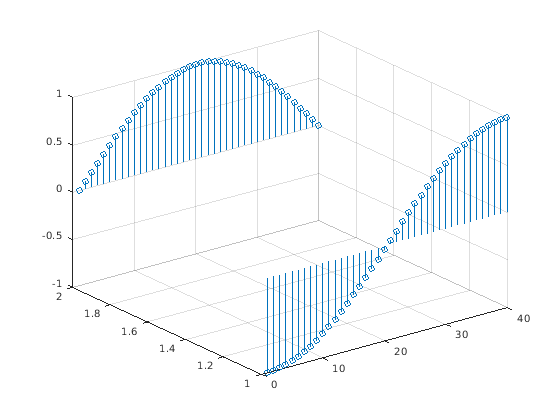

Создайте 3-D диаграмму стебель-листья синуса и значений косинуса между и с матричным входом.
figure X = linspace(-pi/2,pi/2,40); Z = [sin(X); cos(X)]; stem3(Z)
stem3
графики каждая строка Z
против того же y значения на одинаково пробеле x значения.

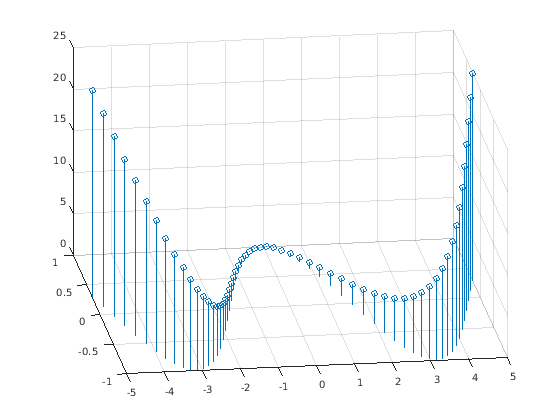

Создайте 3-D диаграмму стебель-листья и задайте местоположения основы вдоль кривой. Используйте view
настраивать угол осей на рисунке.
figure X = linspace(-5,5,60); Y = cos(X); Z = X.^2; stem3(X,Y,Z) view(-8,30)
X
и Y
определите местоположения основы. Z
определяет высоты маркера.

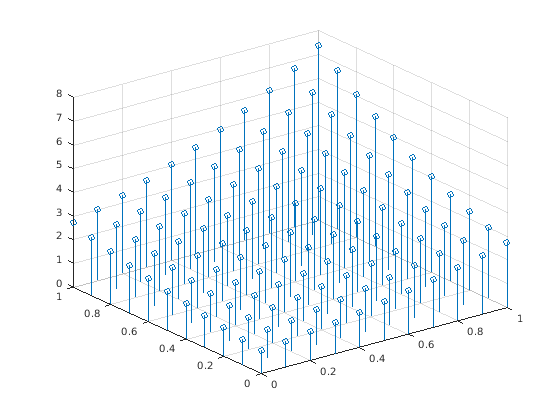

Создайте 3-D диаграмму стебель-листья с матричными данными и задайте местоположения основы в xy-плоскости.
figure [X,Y] = meshgrid(0:.1:1); Z = exp(X+Y); stem3(X,Y,Z)
X
и Y
определите местоположения основы. Z
определяет высоты маркера.

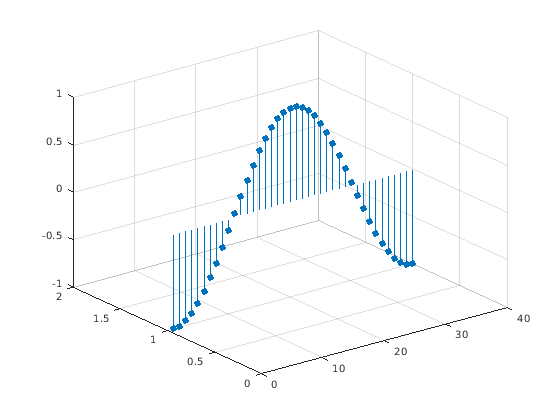

Создайте 3-D диаграмму стебель-листья значений косинуса между и и заполните маркеры.
X = linspace(-pi,pi,40);
Z = cos(X);
stem3(Z,'filled')

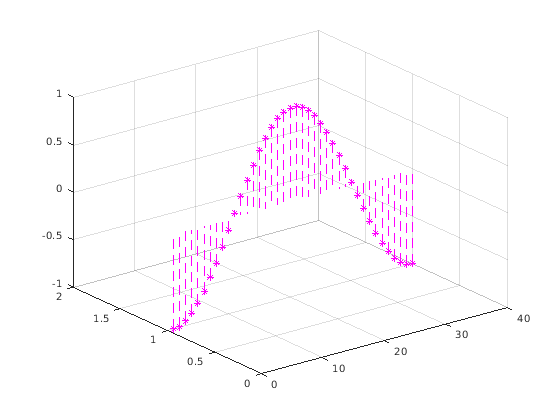

Создайте 3-D диаграмму стебель-листья значений косинуса между и . Используйте стиль пунктирной линии для основы, установите символы маркера на звезды и выберите цвет к пурпурному.
figure
X = linspace(-pi,pi,40);
Z = cos(X);
stem3(Z,'--*m')
Задавать только два из трех LineSpec
опции, не используйте третью опцию от вектора символов. Например, '*m'
устанавливает символ маркера и цвет и использует стиль линии по умолчанию.

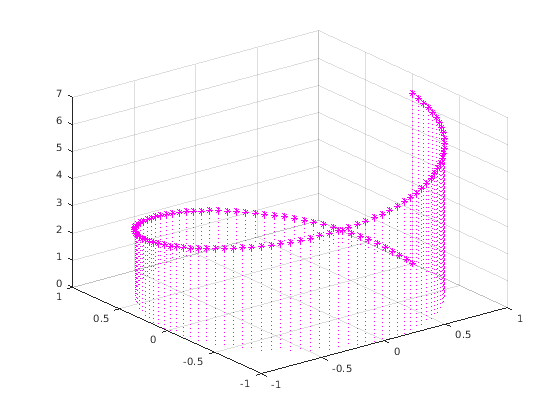

Создайте 3-D диаграмму стебель-листья и задайте местоположения основы вдоль круга. Установите основу на стиль точечной линии, символы маркера к звездам и цвет к пурпурному.
figure
theta = linspace(0,2*pi);
X = cos(theta);
Y = sin(theta);
Z = theta;
stem3(X,Y,Z,':*m')
X
и Y
определите местоположения основы. Z
определяет высоты маркера.

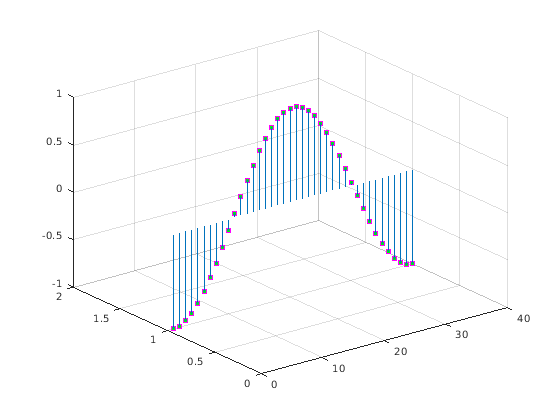

Создайте 3-D диаграмму стебель-листья значений косинуса между и . Установите символы маркера на квадраты с зелеными поверхностями и пурпурными ребрами.
figure X = linspace(-pi,pi,40); Z = cos(X); stem3(Z,'Marker','s',... 'MarkerEdgeColor','m',... 'MarkerFaceColor','g')

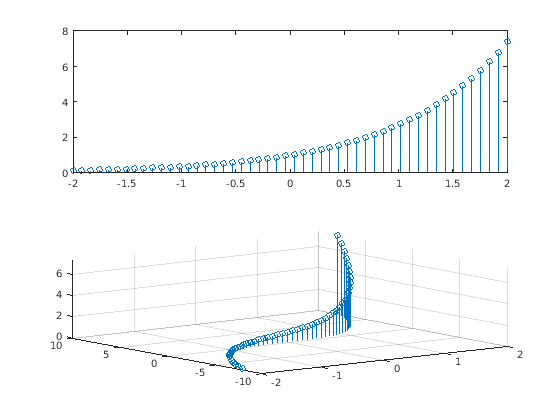

Начиная в R2019b, можно отобразить плиточное размещение графиков с помощью tiledlayout
и nexttile
функции. Вызовите tiledlayout
функция, чтобы создать 2 1 мозаичное размещение графика. Вызовите nexttile
функция, чтобы создать объекты осей ax1
и ax2
. Создайте отдельные диаграммы стебель-листья в осях путем определения объекта осей в качестве первого аргумента к stem3
.
X = linspace(-2,2,50); Y = X.^3; Z = exp(X); tiledlayout(2,1) % Top plot ax1 = nexttile; stem(ax1,X,Z) % Bottom plot ax2 = nexttile; stem3(ax2,X,Y,Z)
Создайте 3-D диаграмму стебель-листья и возвратите серийный объект основы.
X = linspace(0,2);
Y = X.^3;
Z = exp(X).*cos(Y);
h = stem3(X,Y,Z,'filled');
Измените цвет в пурпурный и выберите цвет поверхности маркера к желтому. Используйте view
настраивать угол осей на рисунке. Используйте запись через точку, чтобы установить свойства.
h.Color = 'm'; h.MarkerFaceColor = 'y'; view(-10,35)
Z
— Последовательность данных, чтобы отобразитьсяПоследовательность данных, чтобы отобразиться в виде вектора или матрицы. stem3
графики каждый элемент в Z
как расширение основы от xy-плоскости и завершение в значении данных.
Если Z
вектор-строка, stem3
графики все элементы против того же y значения в равномерно распределенных x значениях.
Если Z
вектор-столбец, stem3
графики все элементы против того же x значения в равномерно распределенных y значениях.
Если Z
матрица, stem3
графики каждая строка Z
против того же y значения в равномерно распределенных x значениях.
Типы данных: single
| double
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
| logical
X
— Местоположения, чтобы построить значения Z
Местоположения, чтобы построить значения ofZ
В виде вектора или матрицы. Входные параметры X
Y
и Z
должны быть векторы или матрицы, одного размера.
Типы данных: single
| double
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
| logical
Y
— Местоположения, чтобы построить значения Z
Местоположения, чтобы построить значения Z
В виде вектора или матрицы. Входные параметры X
Y
и Z
должны быть векторы или матрицы, одного размера.
Типы данных: single
| double
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
| logical
LineSpec
— Стиль линии, маркер и цветСтиль линии, цвет и маркер задается как символ или строка символов. Символы могут появиться в любом порядке. Вы не должны задавать все три характеристики (стиль линии, маркер и цвет). Например, если вы не используете стиль линии и задаете маркер, затем график показывает только маркер и никакую линию.
Пример: '--or'
красная пунктирная линия с круговыми маркерами
Стиль линии | Описание | Получившаяся линия |
---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
Маркер | Описание | Получившийся маркер |
---|---|---|
'o' | Круг |
|
'+' | Знак «плюс» |
|
'*' | Звездочка |
|
'.' | Точка |
|
'x' | Крест |
|
'_' | Горизонтальная линия |
|
'|' | Вертикальная линия |
|
's' | Квадрат |
|
'd' | Ромб |
|
'^' | Треугольник, направленный вверх |
|
'v' | Нисходящий треугольник |
|
'>' | Треугольник, указывающий вправо |
|
'<' | Треугольник, указывающий влево |
|
'p' | Пентаграмма |
|
'h' | Гексаграмма |
|
Название цвета | Краткое название | Триплет RGB | Внешний вид |
---|---|---|---|
'red' | 'r' | [1 0 0]
|
|
'green' | 'g' | [0 1 0]
|
|
'blue' | 'b' | [0 0 1]
|
|
'cyan'
| 'c' | [0 1 1]
|
|
'magenta' | 'm' | [1 0 1]
|
|
'yellow' | 'y' | [1 1 0]
|
|
'black' | 'k' | [0 0 0]
|
|
'white' | 'w' | [1 1 1]
|
|
ax
Оси
объектAxes
объектAxes
объект. Если вы не задаете оси, то stem
графики в текущую систему координат.
Задайте дополнительные разделенные запятой пары Name,Value
аргументы. Name
имя аргумента и Value
соответствующее значение. Name
должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN
.
'LineStyle',':','MarkerFaceColor','red'
строит основу как пунктирную линию и выбирает цвет поверхности маркера к красному.Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите Stem Properties.
LineStyle
— Стиль линии'-'
(значение по умолчанию) | '--'
| ':'
| '-.'
| 'none'
Стиль линии в виде одной из опций перечислен в этой таблице.
Стиль линии | Описание | Получившаяся линия |
---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
'none' | Никакая линия | Никакая линия |
LineWidth
— Ширина линии основы и ребра маркера
(значение по умолчанию) | положительное значениеШирина линии основы и ребра маркера в виде положительного значения в модулях точки.
Пример: 0.75
Color
— Цвет основы
(значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | 'r'
| 'g'
| 'b'
| ...Цвет основы в виде триплета RGB, шестнадцатеричного цветового кода, названия цвета или краткого названия.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]
; например, [0.4 0.6 0.7]
.
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#
) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0
к F
. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800'
, '#ff8800'
, '#F80'
, и '#f80'
эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
---|---|---|---|---|
'red' | 'r' | [1 0 0]
| '#FF0000' | |
'green' | 'g' | [0 1 0]
| '#00FF00' | |
'blue' | 'b' | [0 0 1]
| '#0000FF' | |
'cyan'
| 'c' | [0 1 1]
| '#00FFFF' | |
'magenta' | 'm' | [1 0 1]
| '#FF00FF' | |
'yellow' | 'y' | [1 1 0]
| '#FFFF00' | |
'black' | 'k' | [0 0 0]
| '#000000'
| |
'white' | 'w' | [1 1 1]
| '#FFFFFF' | |
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию MATLAB® использование во многих типах графиков.
Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
---|---|---|
[0 0.4470 0.7410]
| '#0072BD' | |
[0.8500 0.3250 0.0980]
| '#D95319' | |
[0.9290 0.6940 0.1250]
| '#EDB120' | |
[0.4940 0.1840 0.5560]
| '#7E2F8E' | |
[0.4660 0.6740 0.1880]
| '#77AC30' | |
[0.3010 0.7450 0.9330]
| '#4DBEEE' | |
[0.6350 0.0780 0.1840]
| '#A2142F' |
Пример: 'blue'
Пример: [0 0 1]
Пример: '#0000FF'
Marker
— Символ маркера'o'
(значение по умолчанию) | '+'
| '*'
| '.'
| 'x'
| ...Символ маркера в виде одного из маркеров перечислен в этой таблице.
Маркер | Описание | Получившийся маркер |
---|---|---|
'o' | Круг |
|
'+' | Знак «плюс» |
|
'*' | Звездочка |
|
'.' | Точка |
|
'x' | Крест |
|
'_' | Горизонтальная линия |
|
'|' | Вертикальная линия |
|
's' | Квадрат |
|
'd' | Ромб |
|
'^' | Треугольник, направленный вверх |
|
'v' | Нисходящий треугольник |
|
'>' | Треугольник, указывающий вправо |
|
'<' | Треугольник, указывающий влево |
|
'p' | Пентаграмма |
|
'h' | Гексаграмма |
|
'none' | Никакие маркеры | Не применяется |
Пример: '+'
Пример: 'diamond'
MarkerSize
'MarkerSize'
(значение по умолчанию) | положительное значениеРазмер маркера в виде положительного значения в точках, где 1 точка = 1/72 дюйма.
MarkerEdgeColor
— Цвет контура маркера'auto'
(значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | 'r'
| 'g'
| 'b'
| ...Цвет контура маркера в виде 'auto'
, триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Значение по умолчанию 'auto'
использует тот же цвет в качестве Color
свойство.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]
; например, [0.4 0.6 0.7]
.
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#
) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0
к F
. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800'
, '#ff8800'
, '#F80'
, и '#f80'
эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
---|---|---|---|---|
'red' | 'r' | [1 0 0]
| '#FF0000' | |
'green' | 'g' | [0 1 0]
| '#00FF00' | |
'blue' | 'b' | [0 0 1]
| '#0000FF' | |
'cyan'
| 'c' | [0 1 1]
| '#00FFFF' | |
'magenta' | 'm' | [1 0 1]
| '#FF00FF' | |
'yellow' | 'y' | [1 1 0]
| '#FFFF00' | |
'black' | 'k' | [0 0 0]
| '#000000'
| |
'white' | 'w' | [1 1 1]
| '#FFFFFF' | |
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.
Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
---|---|---|
[0 0.4470 0.7410]
| '#0072BD' | |
[0.8500 0.3250 0.0980]
| '#D95319' | |
[0.9290 0.6940 0.1250]
| '#EDB120' | |
[0.4940 0.1840 0.5560]
| '#7E2F8E' | |
[0.4660 0.6740 0.1880]
| '#77AC30' | |
[0.3010 0.7450 0.9330]
| '#4DBEEE' | |
[0.6350 0.0780 0.1840]
| '#A2142F' |
MarkerFaceColor
— Цвет заливки маркера'none'
(значение по умолчанию) | 'auto'
| Триплет RGB | шестнадцатеричный цветовой код | 'r'
| 'g'
| 'b'
| ...Цвет заливки маркера в виде 'auto'
, триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. 'auto'
опция использует тот же цвет в качестве Color
свойство родительских осей. Если вы задаете 'auto'
и поле графика осей невидимо, цвет заливки маркера является цветом фигуры.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]
; например, [0.4 0.6 0.7]
.
Шестнадцатеричный цветовой код является вектором символов или строковым скаляром, который запускается с символа хеша (#
) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0
к F
. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800'
, '#ff8800'
, '#F80'
, и '#f80'
эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
---|---|---|---|---|
'red' | 'r' | [1 0 0]
| '#FF0000' | |
'green' | 'g' | [0 1 0]
| '#00FF00' | |
'blue' | 'b' | [0 0 1]
| '#0000FF' | |
'cyan'
| 'c' | [0 1 1]
| '#00FFFF' | |
'magenta' | 'm' | [1 0 1]
| '#FF00FF' | |
'yellow' | 'y' | [1 1 0]
| '#FFFF00' | |
'black' | 'k' | [0 0 0]
| '#000000'
| |
'white' | 'w' | [1 1 1]
| '#FFFFFF' | |
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.
Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
---|---|---|
[0 0.4470 0.7410]
| '#0072BD' | |
[0.8500 0.3250 0.0980]
| '#D95319' | |
[0.9290 0.6940 0.1250]
| '#EDB120' | |
[0.4940 0.1840 0.5560]
| '#7E2F8E' | |
[0.4660 0.6740 0.1880]
| '#77AC30' | |
[0.3010 0.7450 0.9330]
| '#4DBEEE' | |
[0.6350 0.0780 0.1840]
| '#A2142F' |
h
основа
объектStem
Stem
объект. Это - уникальный идентификатор, который можно использовать, чтобы изменить свойства Stem
объект после того, как это создается.
Указания и ограничения по применению:
Эта функция принимает массивы графического процессора, но не работает на графическом процессоре.
Для получения дополнительной информации смотрите функции MATLAB Запуска на графическом процессоре (Parallel Computing Toolbox).
Указания и ограничения по применению:
Эта функция работает с распределенными массивами, но выполняет в клиенте MATLAB.
Для получения дополнительной информации смотрите функции MATLAB Запуска с Распределенными Массивами (Parallel Computing Toolbox).
У вас есть модифицированная версия этого примера. Вы хотите открыть этот пример со своими редактированиями?
1. Если смысл перевода понятен, то лучше оставьте как есть и не придирайтесь к словам, синонимам и тому подобному. О вкусах не спорим.
2. Не дополняйте перевод комментариями “от себя”. В исправлении не должно появляться дополнительных смыслов и комментариев, отсутствующих в оригинале. Такие правки не получится интегрировать в алгоритме автоматического перевода.
3. Сохраняйте структуру оригинального текста - например, не разбивайте одно предложение на два.
4. Не имеет смысла однотипное исправление перевода какого-то термина во всех предложениях. Исправляйте только в одном месте. Когда Вашу правку одобрят, это исправление будет алгоритмически распространено и на другие части документации.
5. По иным вопросам, например если надо исправить заблокированное для перевода слово, обратитесь к редакторам через форму технической поддержки.
