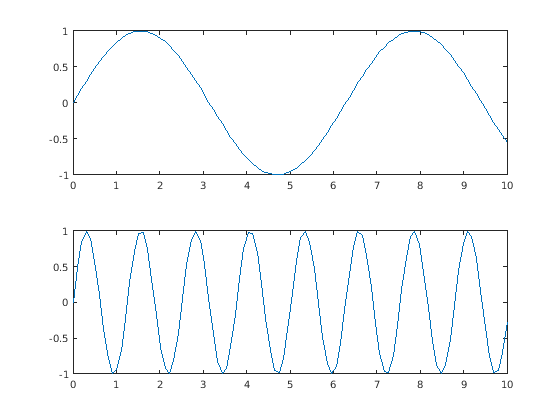

Создайте фигуру с двумя сложенными подграфиками. Постройте синусоиду в каждом.

subplot(2,1,1);
x = linspace(0,10);
y1 = sin(x);
plot(x,y1)

subplot(2,1,2);
y2 = sin(5*x);
plot(x,y2)

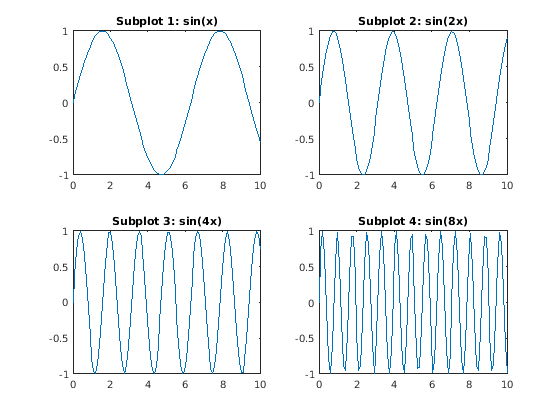

Создайте фигуру, разделенную на четыре подграфика. Постройте синусоиду в каждом и заголовке каждый подграфик.

subplot(2,2,1)
x = linspace(0,10);
y1 = sin(x);
plot(x,y1)
title('Subplot 1: sin(x)')

subplot(2,2,2)
y2 = sin(2*x);
plot(x,y2)
title('Subplot 2: sin(2x)')

subplot(2,2,3)
y3 = sin(4*x);
plot(x,y3)
title('Subplot 3: sin(4x)')

subplot(2,2,4)
y4 = sin(8*x);
plot(x,y4)
title('Subplot 4: sin(8x)')

Создайте фигуру, содержащую с тремя подграфиками. Создайте два подграфика через верхнюю половину фигуры и третий подграфик, который охватывает более низкую половину фигуры. Добавьте заголовки на каждый подграфик.

subplot(2,2,1);
x = linspace(-3.8,3.8);
y_cos = cos(x);
plot(x,y_cos);
title('Subplot 1: Cosine')

subplot(2,2,2);
y_poly = 1 - x.^2./2 + x.^4./24;
plot(x,y_poly,'g');
title('Subplot 2: Polynomial')

subplot(2,2,[3,4]);
plot(x,y_cos,'b',x,y_poly,'g');
title('Subplot 3 and 4: Both')

Создайте фигуру с четырьмя диаграммами стебель-листья случайных данных. Затем замените второй подграфик на пустые оси.

for k = 1:4
    data = rand(1,10);
    subplot(2,2,k)
    stem(data)
end

subplot(2,2,2,'replace')

Создайте фигуру с двумя подграфиками, которые не выравниваются с положениями сетки. Задайте пользовательское положение для каждого подграфика.

pos1 = [0.1 0.3 0.3 0.3];
subplot('Position',pos1)
y = magic(4);
plot(y)
title('First Subplot')

pos2 = [0.5 0.15 0.4 0.7];
subplot('Position',pos2)
bar(y)
title('Second Subplot')

Создайте фигуру с двумя полярными осями. Создайте полярную линейную диаграмму в верхнем подграфике и полярной диаграмме поля точек в более низком подграфике.

figure
ax1 = subplot(2,1,1,polaraxes);
theta = linspace(0,2*pi,50);
rho = sin(theta).*cos(theta);
polarplot(ax1,theta,rho)

ax2 = subplot(2,1,2,polaraxes);
polarscatter(ax2,theta,rho)

Создайте фигуру с двумя подграфиками. Присвойте Axes объекты к переменным ax1 и ax2. Задайте Axes объекты как входные параметры к функциям построения графика, чтобы гарантировать, что функции строят в определенный подграфик.

ax1 = subplot(2,1,1);
Z = peaks;
plot(ax1,Z(1:20,:))

ax2 = subplot(2,1,2);
plot(ax2,Z)

Измените оси путем установки свойств Axes объекты. Измените размер шрифта для верхнего подграфика и ширину линии для более низкого подграфика. Некоторые функции построения графика устанавливают свойства осей. Выполните функции построения графика прежде, чем задать свойства осей постараться не заменять существующие настройки свойства осей. Используйте запись через точку, чтобы установить свойства.

ax1.FontSize = 15;
ax2.LineWidth = 2;

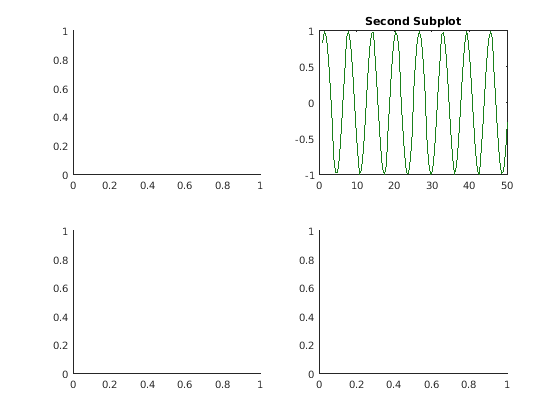

Создайте фигуру с несколькими подграфиками. Сохраните Axes объекты в векторном ax. Затем делайте второй подграфик текущими осями. Создайте линейную диаграмму и измените пределы по осям для второго подграфика. По умолчанию графические функции предназначаются для текущей системы координат.

for k = 1:4
    ax(k) = subplot(2,2,k);
end

subplot(ax(2))
x = linspace(1,50);
y = sin(x);
plot(x,y,'Color',[0.1, 0.5, 0.1])
title('Second Subplot')
axis([0 50 -1 1])

Создайте линейную диаграмму. Затем преобразуйте оси так, чтобы это был более низкий подграфик фигуры. Функция подграфика использует фигуру, на которой существовали исходные оси.

x = linspace(1,10);
y = sin(x);
plot(x,y)
title('Sine Plot')

ax = gca;
subplot(2,1,2,ax)

Объедините оси, которые существуют на отдельных рисунках на одной фигуре с подграфиками.

figure
x = linspace(0,10);
y1 = sin(x);
plot(x,y1)
title('Line Plot 1')

ax1 = gca;

figure
y2 = 2*sin(x);
plot(x,y2)
title('Line Plot 2')
lgd = legend('2*Sin(x)');

ax2 = gca;

fnew = figure;
ax1_copy = copyobj(ax1,fnew);
subplot(2,1,1,ax1_copy)

copies = copyobj([ax2,lgd],fnew);
ax2_copy = copies(1);
subplot(2,1,2,ax2_copy)
