freeBoundary

Свободные граничные фасеты

свернуть все на странице

Синтаксис

F = freeBoundary(TR)
[F,P] = freeBoundary(TR)

Описание

пример

F = freeBoundary(TR) возвращает свободные граничные фасеты треугольников или тетраэдров в TR. Фасет в TR находится на свободном контуре, если на него ссылаются только один треугольник или четырехгранник.

пример

[F,P] = freeBoundary(TR) также возвращает матрицу, содержащую вершины свободных граничных фасетов.

Примеры

свернуть все

Скрипт Open Live Script

Можно использовать freeBoundary функционируйте, чтобы подсветить внешние края 2D Триангуляции Делоне.

Создайте триангуляцию из 2D набора точек.

rng('default')
x = rand([20,1]);
y = rand([20,1]);
TR = delaunayTriangulation(x,y);

Найдите свободные граничные ребра.

F = freeBoundary(TR);

Постройте триангуляцию и подсветите свободные граничные ребра красного цвета.

triplot(TR)
hold on
plot(x(F),y(F),'-r','LineWidth',2)

Figure contains an axes object. The axes object contains 3 objects of type line.

Скрипт Open Live Script

Можно использовать freeBoundary функционируйте, чтобы извлечь фасеты 3-D триангуляции, которые покрывают поверхность объекта.

Загрузите 3-D триангуляцию.

load tetmesh
TR = triangulation(tet,X);

Вычислите граничную триангуляцию.

[F,P] = freeBoundary(TR);

Постройте граничную триангуляцию.

trisurf(F,P(:,1),P(:,2),P(:,3), ...
       'FaceColor','cyan','FaceAlpha',0.8);

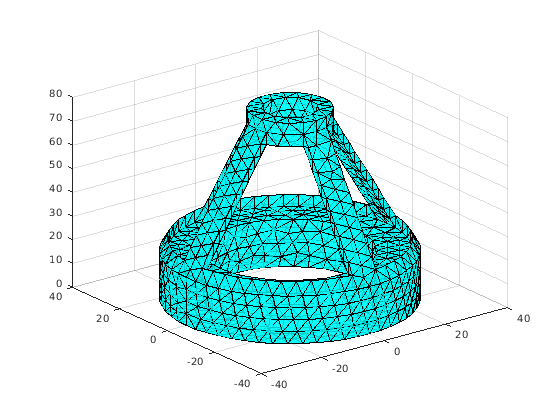

Figure contains an axes object. The axes object contains an object of type patch.

Входные параметры

свернуть все

Представление триангуляции в виде скалярного triangulation или delaunayTriangulation объект.

Типы данных: triangulation | delaunayTriangulation

Выходные аргументы

свернуть все

Список возможностей соединения триангуляции, возвращенный как матрица.

Если вы вызываете freeBoundary с одним выходным аргументом, затем элементы F номера строк в Points свойство входной триангуляции. Если вы вызываете freeBoundary с двумя выходными аргументами, затем элементы F номера строк в P.

Типы данных: double

Свободные граничные точки, возвращенные как матрица, содержащая координаты вершин свободных граничных фасетов. Каждая строка P содержит координаты вершины.

Типы данных: double
