Фазовая подстройка частоты

Спроектируйте и симулируйте аналоговые системы фазовой подстройки частоты (PLL)

Спроектируйте систему PLL, начинающую с основных блоков основы или с семейства эталонных архитектур. Симулируйте и анализируйте систему PLL, чтобы проверить ключевые характеристики производительности сервопривода, пока вы не выполните системным техническим требованиям.

Можно запустить путем обеспечения технических требований, и ухудшения каждой основы блокируют и соединяют блоки, чтобы смоделировать различные архитектурные модели PLL (подход снизу вверх). В качестве альтернативы можно запустить с полных системных моделей типичных архитектур PLL и настроить те модели до, чтобы выполнить системным техническим требованиям (нисходящий подход).

Используйте Измерения и Испытательные стенды в течение процесса проектирования, чтобы проверить технические требования блоков и целой системы при наличии недостатков.

Блоки

развернуть все

Charge PumpВыведите ток, пропорциональный различию в рабочем цикле между двумя входными портами
Loop FilterСекунда модели - треть - или контурный фильтр пассивного элемента четвертого порядка
PFDДетектор фазы/частоты, который сравнивает фазу и частоту между двумя сигналами
VCOУправляемый напряжением генератор модели
Ring Oscillator VCOКольцевой VCO генератора модели
Single Modulus PrescalerЦелочисленный делитель часов, который делит частоту входного сигнала
Dual Modulus PrescalerЦелочисленный делитель часов с отношениями на два делителя
Fractional Clock Divider with AccumulatorСинхронизируйте делитель, который делит частоту входного сигнала дробным номером
Fractional Clock Divider with DSMМодулятор Сигмы Delta основывал дробный делитель часов
Fractional N PLL with AccumulatorСинтезатор частоты с аккумулятором основывал дробную архитектуру PLL N
Fractional N PLL with Delta Sigma ModulatorСинтезатор частоты с модулятором сигмы дельты основывал дробную архитектуру PLL N
Integer N PLL with Dual Modulus PrescalerСинтезатор частоты с двойным числом с основанием делителя частоты модуля N архитектура PLL
Integer N PLL with Single Modulus PrescalerСинтезатор частоты с одним числом с основанием делителя частоты модуля N архитектура PLL

Темы

Спроектируйте и оцените простую модель PLL

В этом примере показано, как спроектировать простую фазовую подстройку частоты (PLL) с помощью эталонной архитектуры и подтвердить его с помощью Испытательного стенда PLL.

Рекомендуемые примеры

PLL Design and Verification Using Data Sheet Specifications

Проект PLL и верификация Используя технические требования таблицы данных

Используйте Mixed-Signal Blockset™, чтобы смоделировать коммерческую стандартную целочисленную-N фазовую подстройку частоты (PLL) с двойным делителем частоты модуля операционные приблизительно 4 ГГц. Можно проверить эффективность PLL, включая шум фазы.

Открыть скрипт
Phase Noise at PLL Output

Шум фазы в PLL Выход

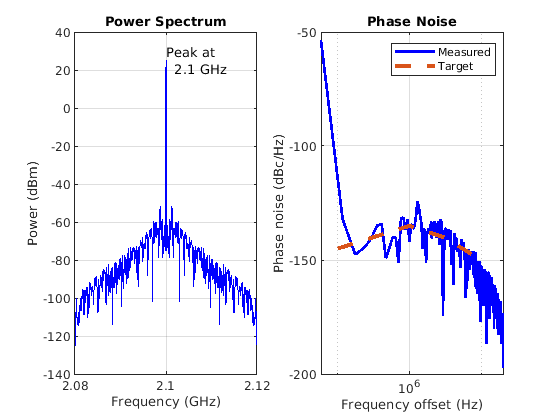

Предскажите шум фазы при выходе фазовой подстройки частоты (PLL), симулируйте PLL с помощью Испытательного стенда PLL и сравните результаты симуляции с теоретическими предсказаниями.

Открыть скрипт
Tune Phase-Locked Loop Using Loop-Shaping Design

Настройте фазовую подстройку частоты Используя формирующий цикл проект

Настройте компоненты пассивного контурного фильтра, чтобы улучшить полосу пропускания контура системы фазовой подстройки частоты (PLL). Чтобы получить желаемую частотную характеристику цикла, этот пример вычисляет параметры контурного фильтра с помощью настраивающих методов фиксированной структуры, предоставленных в программном обеспечении Control System Toolbox™. Система PLL моделируется с помощью блока эталонной архитектуры из библиотеки Mixed-Signal Blockset™.

Скрипт Open Live Script
Digital Phase Locked Loop

Цифровая фазовая подстройка частоты

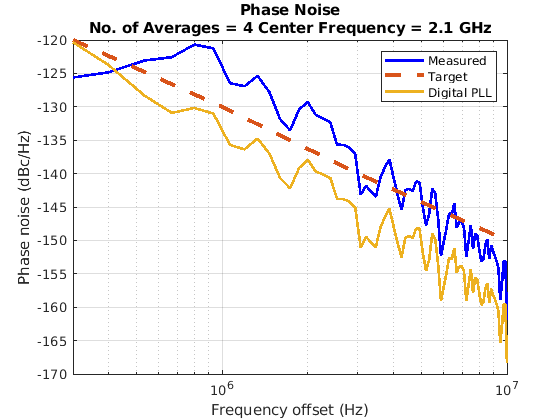

Смоделируйте цифровую фазовую подстройку частоты с помощью Mixed-Signal Blockset™. В цифровой фазовой подстройке частоты обнаружение фазы выполняется к цифровому конвертеру (TDC) времени, фильтрация цикла выполняется цифровым фильтром, и генератор является в цифровой форме управляемым генератором (DCO). Этот пример демонстрирует поведенческую модель TDC, использование BiquadFilter от DSP Systen Toolbox™ как цифровой контурный фильтр и использование VCOs и DACs от Mixed-Signal Blockset, чтобы смоделировать DCO.

Открыть скрипт
