addCell
Объедините два конфигураций путем добавления одной внутренней части ячейка другого
Синтаксис
Описание
g3 = addCell(g1,g2)g1 использование всех ячеек g2. Все ячейки геометрии g2 должен содержаться в одной ячейке геометрии g1. Убедитесь, что конфигурации не имеют заключенных полостей и не пересекают друг друга.
Объединенная геометрия содержит ячейки от обоих конфигураций. Ячейки от g1 сохраните их исходные идентификаторы, в то время как ячейки от g2 пронумерованы начиная с N+1, где N количество ячеек в g1.
Примечание
Добавленные ячейки изменяют геометрию, но они не изменяют соответствующую mesh. После изменения геометрии всегда вызывайте generateMesh гарантировать соответствующую связь mesh с новой геометрией.
Примеры
Объедините два конфигураций

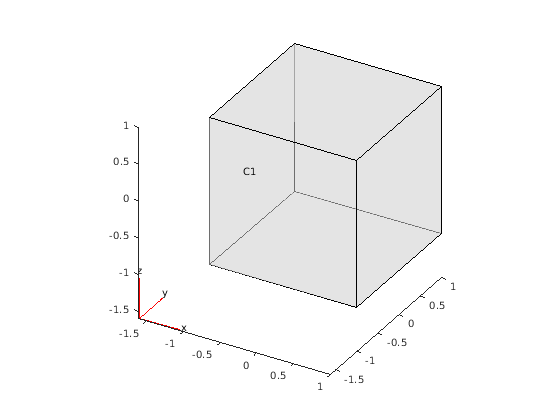

Создайте и постройте геометрию.
g1 = multicuboid(2,2,2,'Zoffset',-1); pdegplot(g1,'CellLabels','on','FaceAlpha',0.5)

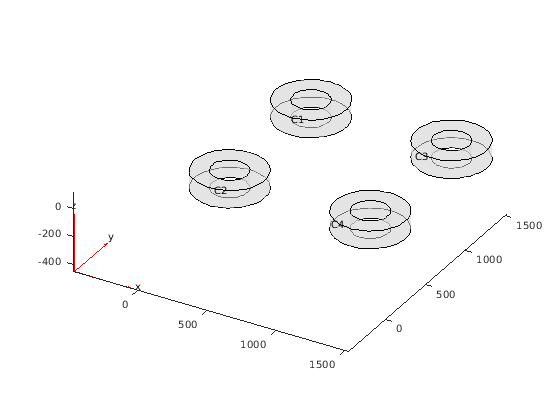

Импортируйте и постройте другую геометрию.
g2 = importGeometry('DampingMounts.stl'); pdegplot(g2,'CellLabels','on','FaceAlpha',0.5)
Масштабируйте и переместите вторую геометрию, чтобы соответствовать полностью в кубе g1.
g2 = scale(g2,[1/1500 1/1500 1/100]); g2 = translate(g2,[-0.5 -0.5 -0.5]);

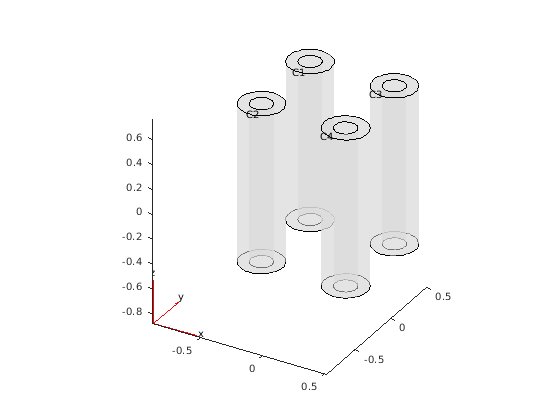

Постройте результат.
pdegplot(g2,'CellLabels','on','FaceAlpha',0.5)

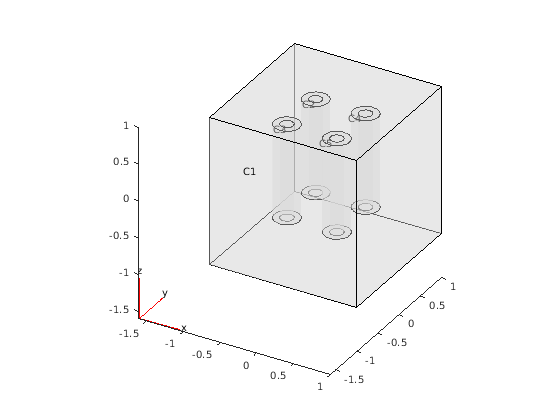

Объедините конфигурации и постройте результат. Объединенная геометрия g3 содержит ячейки от обоих конфигураций. Ячейка от g1 сохраняет ее ID и ячейки от g2 теперь C2, C3, C4 и C5.
g3 = addCell(g1,g2); pdegplot(g3,'CellLabels','on','FaceAlpha',0.4)
