Добавьте вершину на контуре геометрии
VertexID = addVertex(g,'Coordinates',Coords)Coords к контуру геометрии g. Чтобы добавить несколько вершин одновременно, задайте Coords как N- 2 матрицы для 2D геометрии или N- 3 матрицы для 3-D геометрии. Здесь, N количество новых точек.
Если точка с заданными координатами немного возмещена (во внутренне заданном допуске) от контура геометрии, addVertex аппроксимирует его к точке на контуре. Если вершина уже существует в заданном местоположении, addVertex возвращает ID существующей вершины вместо того, чтобы создать ту.
Используйте addVertex добавлять одну вершину и несколько вершин на стороне геометрии блока.
Создайте модель PDE.
model = createpde();
Импортируйте геометрию.
g = importGeometry(model,'Block.stl');Постройте геометрию и отобразите метки вершины.
pdegplot(g, 'VertexLabels', 'on','FaceAlpha',0.5)
Добавьте вершину на ребре блока.
VertexID = addVertex(g,'Coordinates',[20 0 50])VertexID = 9

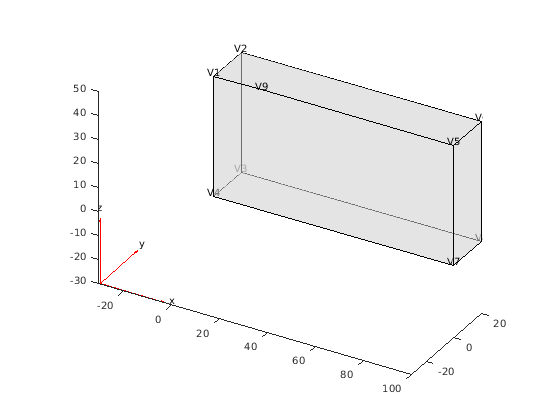

Постройте геометрию и отобразите метки вершины.
pdegplot(g, 'VertexLabels', 'on','FaceAlpha',0.5)
Добавьте еще три вершины на том же ребре блока.
V = ([40 0 50; 60 0 50; 80 0 50]);
VertexIDs = addVertex(g,'Coordinates',V)VertexIDs = 3×1
10
11
12

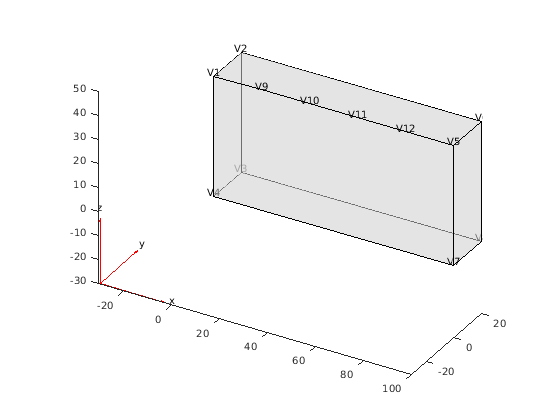

Постройте геометрию и отобразите метки вершины.
pdegplot(g, 'VertexLabels', 'on','FaceAlpha',0.5)
Добавьте вершину на углу блока. С тех пор уже существует вершина на углу, addVertex не создает новую вершину, но возвращает ID существующей вершины.
VertexID = addVertex(g,'Coordinates',[100 0 50])VertexID = 5
addVertex не работает с AnalyticGeometry объекты. Смотрите Свойства AnalyticGeometry.
Свойства DiscreteGeometry | addFace | pdegplot | importGeometry | geometryFromMesh | generateMesh | structuralBoundaryLoad | structuralBC
