importGeometry
Импортируйте 2D или 3-D геометрию из данных о STL
Синтаксис
Описание
gm = importGeometry(geometryfile)
importGeometry( создает геометрический объект из заданного файла геометрии STL и включает геометрию в model,geometryfile)model контейнер.
gm = importGeometry(model,geometryfile)model контейнер и также возвращает геометрию gm к MATLAB® рабочая область.
Примеры
Импортируйте 3-D геометрию, не создавая модель
Создайте геометрический объект из файла геометрии STL.

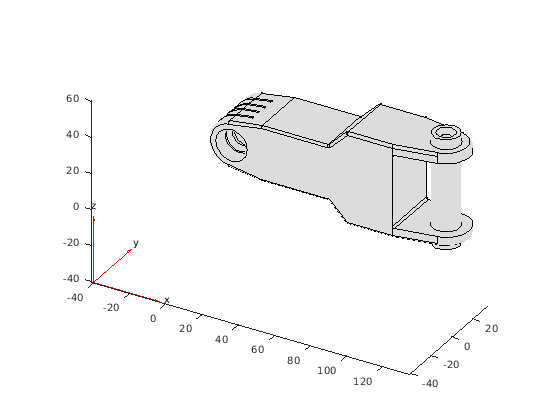

gm = importGeometry('ForearmLink.stl');Постройте геометрию.
pdegplot(gm)
Импортируйте плоскую геометрию в модель
Импортируйте плоскую геометрию STL и включайте ее в модель PDE. При импорте плоской геометрии, importGeometry преобразует его в 2D геометрию путем отображения его с плоскостью X-Y.
Создайте PDEModel контейнер.
model = createpde;
Импортируйте геометрию в контейнер.
importGeometry(model,'PlateHolePlanar.stl')ans =
DiscreteGeometry with properties:
NumCells: 0
NumFaces: 1
NumEdges: 5
NumVertices: 5
Vertices: [5x3 double]

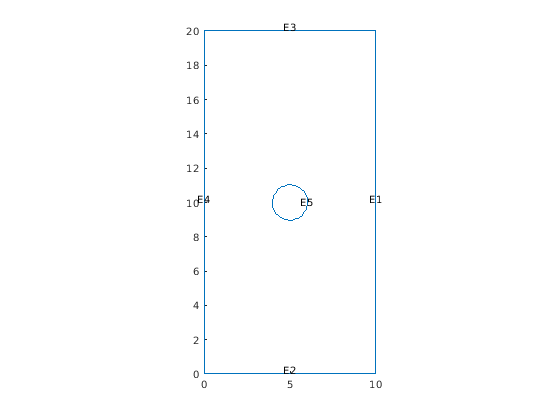

Постройте геометрию с метками ребра.
pdegplot(model,'EdgeLabels','on')
Входные параметры
Выходные аргументы
Ограничения
importGeometryне позволяет вам импортировать многодоменную 2D или 3-D геометрию, где субдомены имеют любые общие точки. Если субдомены геометрии имеют общие точки, тулбокс все еще обрабатывает эти субдомены, как отключено без любого общего интерфейса между ними. Каждый субдомен имеет свою собственную mesh.Из-за этого ограничения вы не можете импортировать вложенные 3-D конфигурации непосредственно. Как обходное решение, можно импортировать mesh и затем создать многодоменную геометрию из mesh при помощи
geometryFromMeshфункция. Смотрите Многодоменную Геометрию, Восстановленную от Mesh.
Советы
Формат STL аппроксимирует контур геометрии CAD набором треугольников и
importGeometryфункция восстанавливает поверхности и ребра из этих данных. Реконструкция из данных о STL не точна и может привести к потере ребер и, поэтому, слияние смежных поверхностей. Как правило, потерянные ребра являются ребрами между двумя смежными поверхностями, встречающимися под маленьким углом, или сглаживают ребра, ограничивающие поверхности цветового перехода. Обычно, потеря таких ребер не влияет на аналитический рабочий процесс.
Поскольку конфигурации STL являются только приближениями исходных конфигураций CAD, областей и объемов STL, и конфигурации CAD могут отличаться.
Смотрите также
Свойства DiscreteGeometry | geometryFromMesh | pdegplot | PDEModel | StructuralModel | ThermalModel | ElectromagneticModel
