Постройте геометрию УЧП
Постройте геометрию области, заданной несколькими простыми формами.
g = [2 1 1 1 1 1 1 1 1 4 4;
-1 -0.6 -0.5 -0.4 -0.5 0.4 0.5 0.6 0.5 -1 0.17;
1 -0.5 -0.4 -0.5 -0.6 0.5 0.6 0.5 0.4 0.17 1;
0 -0.25 -0.35 -0.25 -0.15 -0.25 -0.35 -0.25 -0.15 0 -0.74;
0 -0.35 -0.25 -0.15 -0.25 -0.35 -0.25 -0.15 -0.25 -0.74 0;
0 0 0 0 0 0 0 0 0 1 1;
1 1 1 1 1 1 1 1 1 0 0;
0 -0.5 -0.5 -0.5 -0.5 0.5 0.5 0.5 0.5 0 0;
0 -0.25 -0.25 -0.25 -0.25 -0.25 -0.25 -0.25 -0.25 0 0;
0 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 1 1;
0 0 0 0 0 0 0 0 0 0.75 0.75;
0 0 0 0 0 0 0 0 0 0 0];
pdegplot(g)
Просмотрите метки вершины, метки ребра и метку поверхности. Добавьте пробел наверху графика видеть верхний край ясно.
pdegplot(g,'VertexLabels','on','EdgeLabels','on','FaceLabels','on') ylim([-.8,.1])

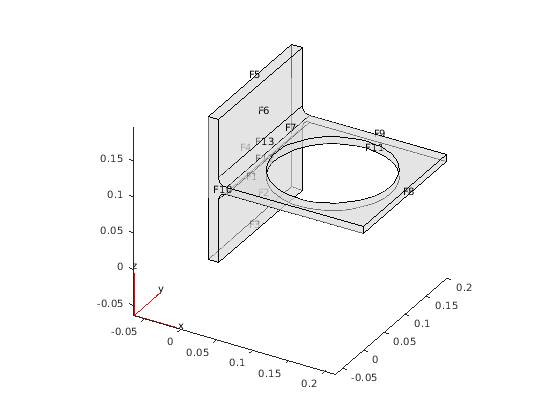

Импортируйте 3-D файл геометрии. Постройте геометрию и включите метки поверхности. Чтобы видеть метки на всех поверхностях геометрии, установите прозрачность на 0,5.
model = createpde; importGeometry(model,'BracketWithHole.stl'); pdegplot(model,'FaceLabels','on','FaceAlpha',0.5)
Импортируйте 3-D файл геометрии. Постройте геометрию и включите метки ячейки.
model = createpde; importGeometry(model,'DampingMounts.stl'); pdegplot(model,'CellLabels','on')
Если вы создаете 2D геометрию в приложении PDE Modeler, можно просмотреть геометрию от Граничного Режима. Чтобы видеть метки ребра, выберите Boundary > Show Edge Labels. Чтобы видеть метки поверхности, выберите PDE > Show Subdomain Labels.
pdeplot | pdeplot3D | pdemesh | decsg | importGeometry | PDE Modeler
