pdetriq
(Не рекомендуемый) Треугольная качественная мера
pdetriq не рекомендуется. Использование meshQuality вместо этого.
Синтаксис
Описание
q = pdetriq(p,t)[p,e,t] mesh.
pdetriq оценивает качество треугольника как
где a является областью и h 1, h 2, и h 3 является длинами ребер треугольника.
Значение 0 соответствует вырожденному треугольнику с нулевой областью. Значение 1 соответствует треугольнику с h 1 = h 2 = h 3.
Примеры
Поймайте в сети качество элемента для [p,e,t] Данные
Оцените качество для каждого треугольника [p,e,t] mesh.

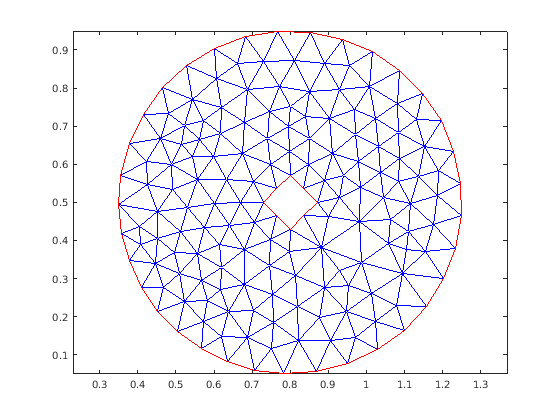

Сгенерируйте и постройте mesh для геометрии, состоящей из круга с ромбовидным отверстием.
[p,e,t] = initmesh(@scatterg);
pdemesh(p,e,t)
axis equal

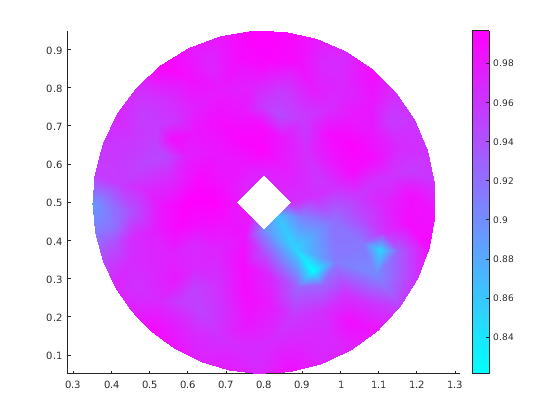

Оцените треугольное качество для каждого треугольника mesh. Постройте получившиеся качественные значения.
q = pdetriq(p,t); figure pdeplot(p,e,t,'XYData',q); axis equal
Входные параметры
Выходные аргументы
Ссылки
[1] Банк, Рэндольф Э. PLTMG: пакет программного обеспечения для решения эллиптических дифференциальных уравнений с частными производными, руководство пользователя 6.0. Филадельфия, усилитель мощности (УМ): общество промышленной и прикладной математики, 1990.
