Создайте и постройте объект визуализации УЧП
pdeviz( создает MeshData,NodalData)PDEVisualization возразите и отображает данные на графике в узлах mesh как объемная поверхностная диаграмма. Для получения дополнительной информации смотрите PDEVisualization Properties.
pdeviz(___, настраивает внешний вид графика с помощью одного или нескольких Name,Value)Name,Value аргументы. Используйте аргументы name-value с любой комбинацией аргументов от предыдущих синтаксисов.
pdeviz(figure,___) задает графический контейнер для PDEVisualization объект. Например, можно построить объект в рисунке 3 путем определения pdeviz(figure(3), ___).
Используйте pdeviz функция, чтобы создать визуализацию УЧП возражает и построить ее. Измените свойства этого объекта взаимодействовать с получившимся графиком.
Создайте модель структурного анализа для 3-D проблемы.
structuralmodel = createpde('structural','static-solid');

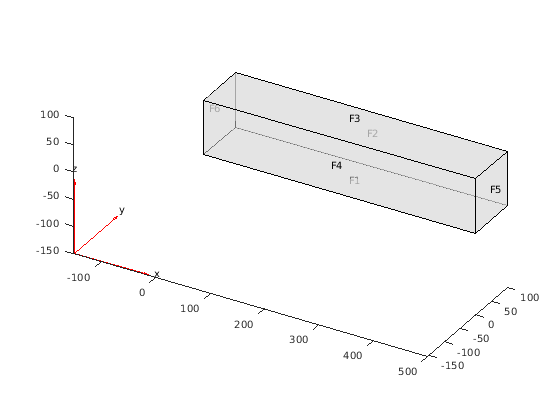

Импортируйте геометрию луча и постройте ее.
importGeometry(structuralmodel,'SquareBeam.stl'); pdegplot(structuralmodel,'FaceLabels','on','FaceAlpha',0.5)
Задайте модуль Молодежи и отношение Пуассона.
structuralProperties(structuralmodel,'PoissonsRatio',0.3, ... 'YoungsModulus',210E3);
Укажите, что стоят 6, фиксированный контур.
structuralBC(structuralmodel,'Face',6,'Constraint','fixed');
Задайте поверхностную тягу для поверхности 5.
structuralBoundaryLoad(structuralmodel,'Face',5, ... 'SurfaceTraction',[0;0;-2]);
Сгенерируйте mesh и решите задачу.
msh = generateMesh(structuralmodel); structuralresults = solve(structuralmodel);

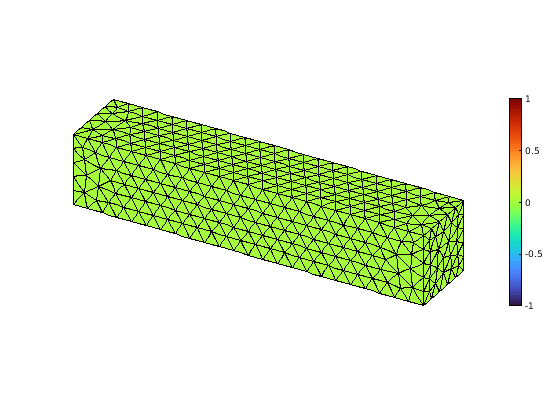

Вызовите pdeviz только с данными о mesh. Этот вызов создает PDEVisualization объект и графики mesh.
figure v = pdeviz(msh)
v =
PDEVisualization with properties:
MeshData: [1x1 FEMesh]
NodalData: [0x1 double]
MeshVisible: on
Transparency: 1
Position: [0.1300 0.1100 0.6985 0.8150]
Units: 'normalized'
Show all properties

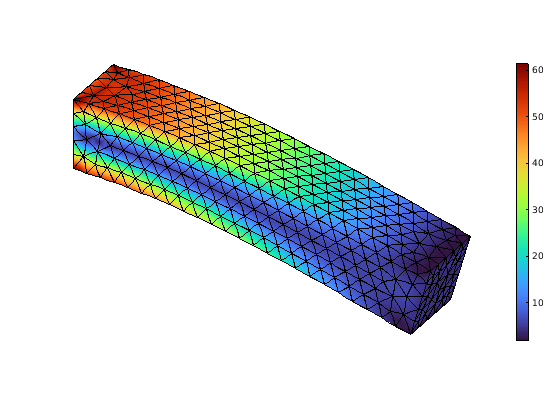

Обновите график путем добавления напряжения фон Мизеса как NodalData свойство PDEVisualization объект против графика теперь показывает напряжение фон Мизеса и mesh.
figure v.NodalData = structuralresults.VonMisesStress;

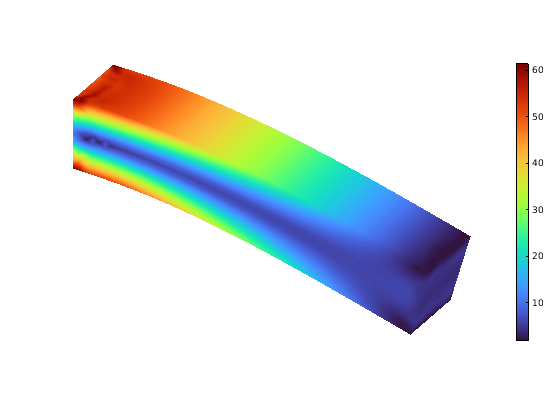

Обновите график путем добавления смещения как DeformationData свойство PDEVisualization объект против графика показывает деформированную форму с напряжением фон Мизеса.
figure v.DeformationData = structuralresults.Displacement;
Обновите график скрыть mesh.
figure
v.MeshVisible = 'off';
Обновите график показать оси.
figure
v.AxesVisible = 'off';
