pat_phitheta = azel2phithetapat(pat_azel,az,el) преобразует диаграмму направленности антенн, pat_azel, от азимута и вертикального изменения координирует к шаблону, pat_phitheta, в phi и координатах theta. az и el азимут и углы возвышения в который pat_azel значения заданы. pat_phitheta матрица покрывает значения theta от 0 до 180 градусов и phi значений от 0 до 360 градусов в области одного шага степени. Функция интерполирует pat_azel матрица, чтобы оценить ответ антенны в данном направлении phi-theta.

pat_phitheta = azel2phithetapat(pat_azel,az,el,phi,theta) также задает phi и theta как сетка, в которой можно произвести pat_phitheta. Избегать ошибок интерполяции, phi должен покрыть область значений [0,180], и theta должен покрыть область значений [0,360].

pat_phitheta = azel2phithetapat(___,'RotateZ2X',rotpatax) также задает rotpatax указать на направление опорного направления шаблона вдоль x - оси или z - ось.

[pat_phitheta,phi_pat,theta_pat] = azel2phithetapat(___) также возвращает векторы phi_pat и theta_pat содержа phi и углы theta, в который pat_phitheta производится.

Примеры

Преобразуйте диаграмму направленности в Phi-Theta

Преобразуйте диаграмму направленности в форму φ/θ с φ, и θ углы расположили 1 степень с интервалами независимо.

Задайте шаблон в терминах азимута и вертикального изменения.

az = -180:180;
el = -90:90;
pat_azel = mag2db(repmat(cosd(el)',1,numel(az)));

Преобразуйте шаблон в φ/θ пробел.

pat_phitheta = azel2phithetapat(pat_azel,az,el);

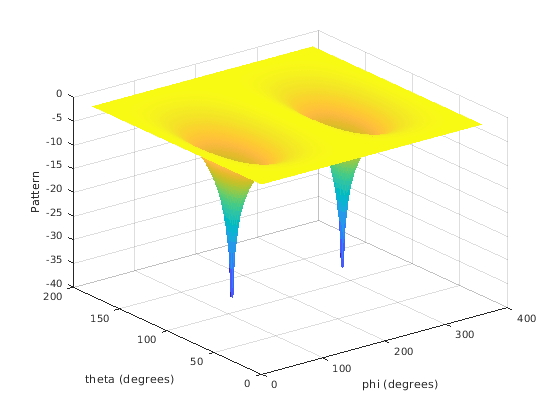

Постройте конвертированную диаграмму направленности

Постройте результат преобразования диаграммы направленности к $ϕ / θ$ пробел с $ϕ$ и $θ$ углы расположили 1 степень с интервалами независимо.

Диаграмма направленности является косинусом вертикального изменения.

az = -180:180;
el = -90:90;
pat_azel = repmat(cosd(el)',1,numel(az));

Преобразуйте шаблон в $ϕ / θ$ пробел. Используйте возвращенный $ϕ$ и $θ$ углы для графического вывода.

[pat_phitheta,phi,theta] = azel2phithetapat(pat_azel,az,el);

Постройте результат.

H = surf(phi,theta,mag2db(pat_phitheta));
H.LineStyle = 'none';
xlabel('phi (degrees)');
ylabel('theta (degrees)');
zlabel('Pattern');

Figure contains an axes object. The axes object contains an object of type surface.

Преобразуйте диаграмму направленности, чтобы чередовать координаты Phi-Theta

Преобразуйте диаграмму направленности в альтернативные координаты phi-theta с phi, и углы theta расположили одну степень с интервалами независимо.

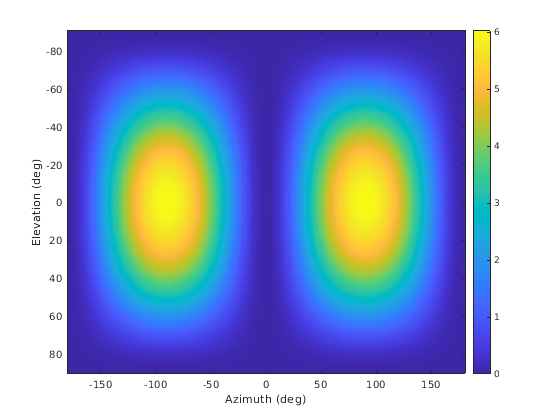

Создайте простую диаграмму направленности в терминах азимута и вертикального изменения. Добавьте смещение к шаблону, чтобы подавить взятие логарифма нуля в mag2db.

az = -180:180;
el = -90:90;
pat_azel = mag2db(cosd(el).^2'*sind(az).^2 + 1);

imagesc(az,el,pat_azel)
xlabel('Azimuth (deg)')
ylabel('Elevation (deg)')
colorbar

Figure contains an axes object. The axes object contains an object of type image.

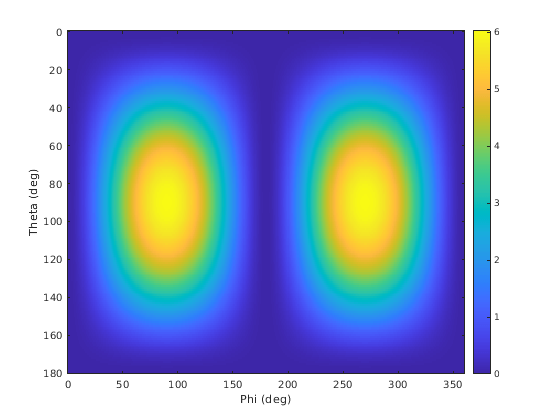

Преобразуйте шаблон в пробел phi-theta.

[pat_phitheta,phi_pat,theta_pat] = azel2phithetapat(pat_azel,az,el,'RotateZ2X',false);
imagesc(phi_pat,theta_pat,pat_phitheta)
xlabel('Phi (deg)')
ylabel('Theta (deg)')
colorbar

Figure contains an axes object. The axes object contains an object of type image.

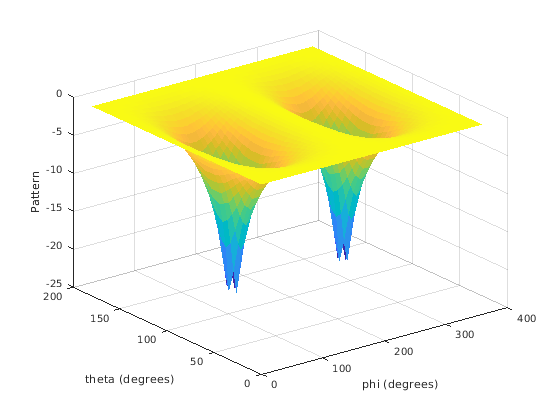

Преобразуйте диаграмму направленности для определенных значений Phi/Theta

Преобразуйте диаграмму направленности в $ϕ / θ$ пробел с $ϕ$ и $θ$ углы расположили 5 градусов с интервалами независимо.

Диаграмма направленности является косинусом вертикального изменения.

az = -180:180;
el = -90:90;
pat_azel = repmat(cosd(el)',1,numel(az));

Задайте набор $ϕ$ и $θ$ углы, под которыми можно произвести шаблон. Затем преобразуйте шаблон.

phi = 0:5:360;
theta = 0:5:180;
pat_phitheta = azel2phithetapat(pat_azel,az,el,phi,theta);

Постройте результат.

H = surf(phi,theta,mag2db(pat_phitheta));
H.LineStyle = 'none';
xlabel('phi (degrees)');
ylabel('theta (degrees)');
zlabel('Pattern');

Figure contains an axes object. The axes object contains an object of type surface.

Входные параметры

`pat_azel` — Диаграмма направленности антенн
Q с действительным знаком-by-P матрица

Диаграмма направленности антенн в зависимости от азимута и вертикального изменения в виде Q с действительным знаком-by-P матрица. pat_azel содержит шаблон величины. P является длиной az вектор и Q являются длиной el вектор. Величины в дБ.

Типы данных: double

`az` — Углы азимута
вектор длины-P с действительным знаком

Углы азимута, в который pat_azel шаблон производится в виде вектора длины-P с действительным знаком. Углы азимута находятся между –180 и 180, включительно. Модули в градусах.

Типы данных: double

`el` — Углы возвышения
вектор длины-Q с действительным знаком

Углы возвышения, в который pat_azel шаблон производится в виде вектора длины-Q с действительным знаком. Углы азимута находятся между –90 и 90, включительно. Модули в градусах.

Типы данных: double

`phi` — Углы Phi
[0:360] (значение по умолчанию) | вектор длины-L с действительным знаком

Углы Phi, в который pat_phitheta шаблон производится в виде вектора длины-L с действительным знаком. Углы Phi находятся между 0 и 360, включительно. Модули в градусах.

Типы данных: double

`theta` — Углы Theta
[0:180] (значение по умолчанию) | вектор длины-M с действительным знаком

Углы theta, в который pat_phitheta шаблон производится в виде вектора длины-M с действительным знаком. Углы theta находятся между 0 и 180, включительно. Модули в градусах.

Типы данных: double

`rotpatax` — Селектор направления опорного направления шаблона
`true` (значение по умолчанию) | `false`

Селектор направления опорного направления шаблона в виде true или false.

Если rotpatax true, опорное направление шаблона приезжает x - ось. В этом случае z - ось пробела phi-theta выравнивается с x - ось пробела вертикального изменения и азимута. phi угол задан от y - оси к z - ось и угол theta заданы от x - оси к yz - плоскость. (См. Углы Phi и Theta).
Если rotpatax false, phi угол задан от x - оси к y - ось и угол theta заданы от z - оси к xy - плоскость. (См. Альтернативное Определение Phi и Theta).

Типы данных: логический

Выходные аргументы

`pat_phitheta` — Диаграмма направленности антенн в координатах phi-theta
M с действительным знаком-by-L матрица

Диаграмма направленности антенн в координатах phi-theta, возвращенных как M с действительным знаком-by-L матрица. pat_phitheta представляет шаблон величины. L является длиной phi_pat вектор и M являются длиной theta_pat вектор. Величины в дБ.

`phi_pat` — Углы Phi
вектор длины-L с действительным знаком

Углы Phi, в который pat_phitheta шаблон произведен, возвращен как длина с действительным знаком вектор L. Модули в градусах.

`theta_pat` — Углы Theta
вектор длины-M с действительным знаком

Углы theta, в который pat_phitheta шаблон произведен, возвращен как вектор длины-M с действительным знаком. Модули в градусах.
