phased.CardioidAntennaElement

Кардиоидный антенный элемент

Описание

CardioidAntennaElement Система object™ моделирует антенну с Кардиоидным Ответом. Кардиоидные антенны часто используются в определении направления. Кардиоидный ответ может быть реализован путем размещения двух изотропных излучателей в массиве, четверть длины волны независимо и несовпадающие по фазе 90 °. Вращение по умолчанию кардиоидного шаблона имеет пустой указатель в азимуте на 180 ° и вертикальном изменении на 0 °. Азимут на 0 ° и вертикальное изменение на 0 ° считаются основной осью ответа антенны. Когда помещено в линейное или прямоугольный массив, основная ось ответа выравнивается с нормальным массивом.

Вычислить ответ антенного элемента для заданных направлений:

  1. Создайте phased.CardioidAntennaElement объект и набор его свойства.

  2. Вызовите объект с аргументами, как будто это была функция.

Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?

Создание

Описание

antenna = phased.CardioidAntennaElement создает кардиоидный Системный объект антенны, antenna. Это объектные модели антенный элемент, ответ которого является кардиоидой с пустым указателем в азимуте на 180 ° и вертикальном изменении на 0 °.

пример

antenna = phased.CardioidAntennaElement(Name=Value) создает кардиоидный объект антенны, antenna, с каждым заданным набором свойств к заданному значению. Можно задать несколько аргументов name-value в любом порядке. Например, FrequencyRange=[1e6 1e9] указывает, что антенна действует в частотном диапазоне от 1 МГц до 1 ГГц.

Свойства

развернуть все

Если в противном случае не обозначено, свойства являются ненастраиваемыми, что означает, что вы не можете изменить их значения после вызова объекта. Объекты блокируют, когда вы вызываете их, и release функция разблокировала их.

Если свойство является настраиваемым, можно изменить его значение в любое время.

Для получения дополнительной информации об изменении значений свойств смотрите Разработку системы в MATLAB Используя Системные объекты.

Управляя частотным диапазоном антенны в виде неотрицательного, с действительным знаком, вектора 1 на 2 строки в форме [LowerBound HigherBound]. Антенный элемент не имеет никакого ответа вне заданного частотного диапазона. Модули находятся в Гц.

Типы данных: double

Пустое направление оси в виде одного из них:

"-x""-y""-z"

Cardioid pattern with null axis direction minus x

Cardioid pattern with null axis direction minus y

Cardioid pattern with null axis direction minus z

"+x""+y""+z"

Cardioid pattern with null axis direction plus x

Cardioid pattern with null axis direction plus y

Cardioid pattern with null axis direction plus z

Для получения дополнительной информации смотрите Кардиоидный Ответ.

Типы данных: double

Использование

Синтаксис

Описание

пример

RESP = antenna(FREQ,ANG) возвращает ответ напряжения антенны RESP на рабочих частотах, заданных в FREQ и направления заданы в ANG.

Примечание

Объект выполняет инициализацию в первый раз, когда объект выполняется. Эта инициализация блокирует ненастраиваемые свойства и входные технические требования, такие как размерности, сложность и тип данных входных данных. Если вы изменяете ненастраиваемое свойство или входную спецификацию, Системный объект выдает ошибку. Чтобы изменить ненастраиваемые свойства или входные параметры, необходимо сначала вызвать release метод, чтобы разблокировать объект.

Входные параметры

развернуть все

Рабочая частота антенного элемента в виде неотрицательного скаляра или неотрицательного, 1 с действительным знаком L вектором-строкой. Единицы частоты находятся в Гц.

FREQ должен лечь в области значений значений, заданных FrequencyRange или FrequencyVector свойство элемента. В противном случае элемент не производит ответа, и ответ возвращен как –Inf. Объекты элемента используют FrequencyRange свойство, за исключением phased.CustomAntennaElement, который использует FrequencyVector свойство.

Пример: [1e8 2e6]

Типы данных: double

Азимут и углы возвышения направлений ответа в виде 1 с действительным знаком M вектором-строкой или 2 с действительным знаком M матрицей, где M является количеством угловых направлений. Угловые модули в градусах. Угол азимута должен лечь в области значений-180 ° к 180 °, включительно. Угол возвышения должен лечь в области значений-90 ° к 90 °, включительно.

  • Если ANG 1 M вектором, каждый элемент задает угол азимута направления. В этом случае соответствующий угол возвышения принят, чтобы быть нулем.

  • Если ANG 2 M матрицей, каждый столбец матрицы задает направление в форме [azimuth;elevation].

Угол азимута является углом между x - осью и проекцией вектора направления на xy - плоскость. Этот угол положителен, когда измерено от x - оси к y - ось. Угол возвышения является углом между вектором направления и xy - плоскость. Этот угол положителен, когда измерено к z - ось. См. определение Азимута и Углов возвышения.

Пример: [110 125; 15 10]

Типы данных: double

Выходные аргументы

развернуть все

Ответ напряжения антенного элемента, возвращенного как матрица размера M-by-L. В этой матрице M представляет количество углов, заданных в ANG и L представляет количество частот, заданных в FREQ.

Типы данных: double

Функции объекта

Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:

release(obj)

развернуть все

patternElevationПостройте антенну или направленность элемента преобразователя и шаблон по сравнению с вертикальным изменением
patternAzimuthПостройте антенну или направленность элемента преобразователя и шаблон по сравнению с азимутом
patternПостройте антенну или направленность элемента преобразователя и шаблоны
beamwidthВычислите и отобразите ширину луча шаблона элемента датчика
directivityНаправленность антенны или элемента преобразователя
isPolarizationCapableВозможность поляризации антенного элемента
stepЗапустите алгоритм Системного объекта
releaseВысвободите средства и позвольте изменения в значениях свойств Системного объекта и введите характеристики
resetСбросьте внутренние состояния Системного объекта

Примеры

свернуть все

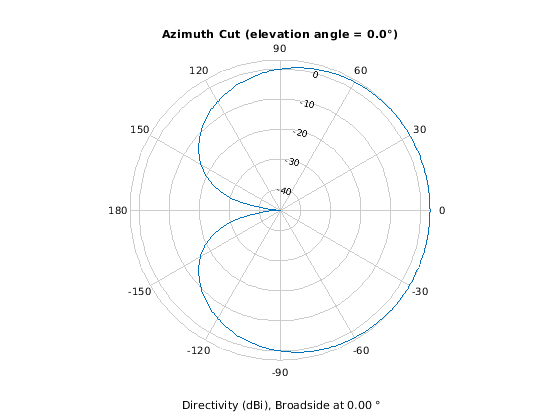

Создайте кардиоидную антенну и постройте ее ответ азимута. Антенна может работать между 800 МГц и 1,2 ГГц и имеет рабочую частоту 1 ГГц.

element = phased.CardioidAntennaElement( ...
    FrequencyRange=[800e6 1.2e9]);
fc = 1e9;

pattern(element,fc,-180:180,0,CoordinateSystem="polar")

Найдите ответ антенны в опорном направлении.

ang = [0 0]';
resp = element(fc,ang)
resp = 1

Больше о

развернуть все

Расширенные возможности

Введенный в R2021b
