Найдите ответ антенны пересеченного диполя в опорном направлении, азимуте на 0 ° и вертикальном изменении на 0 °, и вне опорного направления в азимуте на 30 ° и вертикальном изменении на 0 °. Антенна действует на уровне 250 МГц.

antenna = phased.CrossedDipoleAntennaElement('FrequencyRange',[100 900]*1e6);
ang = [0 30;0 0];
fc = 250e6;
resp = antenna(fc,ang);
disp(resp.H)

   0.0000 - 1.2247i
   0.0000 - 1.0607i

disp(resp.V)

   -1.2247
   -1.2247

Постройте диаграммы направленности антенны пересеченного диполя, используемой в радаре L-полосы с частотным диапазоном между 1-2 ГГц. Во-первых, настройте радарные параметры и получите вертикальные и горизонтальные ответы поляризации в пяти различных направлениях, заданных углами возвышения-30,-15, 0, 15 и 30 градусов, все под 0 углами азимута степеней. Ответы вычисляются на рабочей частоте 1,5 ГГц.

antenna = phased.CrossedDipoleAntennaElement('FrequencyRange',[1,2]*1e9);
fc = 1.5e9;
resp = antenna(fc,[0,0,0,0,0;-30,-15,0,15,30]);
[resp.V, resp.H]

ans = 5×2 complex

  -1.0607 + 0.0000i   0.0000 - 1.2247i
  -1.1830 + 0.0000i   0.0000 - 1.2247i
  -1.2247 + 0.0000i   0.0000 - 1.2247i
  -1.1830 + 0.0000i   0.0000 - 1.2247i
  -1.0607 + 0.0000i   0.0000 - 1.2247i

Затем постройте 3-D график объединенного ответа поляризации.

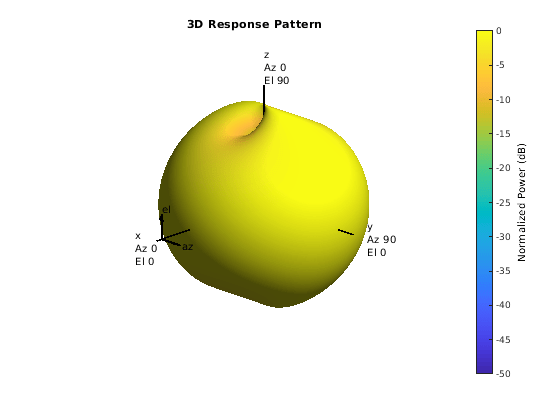

pattern(antenna,fc,-180:180,-90:90,'CoordinateSystem','polar', ...
    'Type','powerdb','Polarization','combined')

Вычислите направленность антенного элемента пересеченного диполя в нескольких различных направлениях.

Создайте Систему антенного элемента пересеченного диполя object™.

antenna = phased.CrossedDipoleAntennaElement;

Установите углы интереса быть в нулевых степенях постоянным углом возвышения. Семь углов азимута сосредоточены вокруг опорного направления (нулевой азимут степеней, и обнулите вертикальное изменение степеней). Установите желаемую частоту на 1 ГГц.

ang = [-30,-20,-10,0,10,20,30; 0,0,0,0,0,0,0];
freq = 1e9;

Вычислите направленность вдоль постоянного сокращения вертикального изменения.

d = directivity(antenna,freq,ang)

d = 7×1

    1.1811
    1.4992
    1.6950
    1.7610
    1.6950
    1.4992
    1.1811

Создайте антенный элемент пересеченного диполя, который действует в частотном диапазоне от 100 МГц до 1,5 ГГц. Затем постройте 3-D полярную диаграмму направленности мощности для горизонтального компонента поляризации. Примите, что антенна действует на уровне 1 ГГц.

antenna = phased.CrossedDipoleAntennaElement('FrequencyRange',[100 1500]*1e6);
fc = 1e9;
pattern(antenna,fc,-180:180,-90:90,'Type','powerdb', ...
    'CoordinateSystem','polar','Polarization','H')

Затем постройте вертикальный компонент поляризации.

pattern(antenna,fc,-180:180,-90:90,'Type','powerdb', ...
    'CoordinateSystem','polar','Polarization','V')

Создайте антенный элемент пересеченного диполя. Затем постройте шаблон горизонтальной компоненты полевой величины в угле возвышения 0 градусов. Примите антенну, рабочая частота составляет 1 ГГц. Ограничьте ответ на область значений углов азимута от-70 до 70 градусов в области 0,1 шага степени.

antenna = phased.CrossedDipoleAntennaElement('FrequencyRange',[0.5 1.5]*1e9);
fc = 1e9;

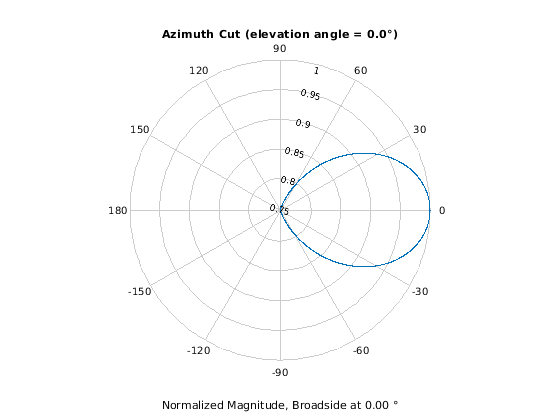

pattern(antenna,fc,-70:0.1:70,0,'Type','efield', ...
    'CoordinateSystem','polar','Polarization','combined')

Создайте антенну пересеченного диполя. Примите, что антенна работает между 1 и 2 ГГц, и ее рабочая частота составляет 1,5 ГГц. Затем постройте направленность в постоянном азимуте $0^{\circ }$.

antenna = phased.CrossedDipoleAntennaElement('FrequencyRange',[1e9 2e9]);
fc = 1.5e9;
pattern(antenna,fc,0,-90:90,'Type','directivity', ...
    'CoordinateSystem','rectangular')

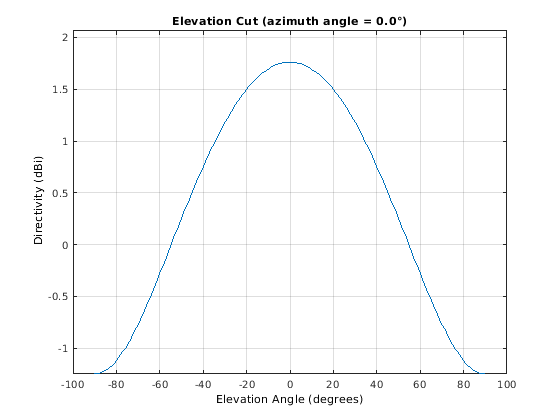

Направленность максимальна в $0^{\circ }$ вертикальное изменение и достигает значения приблизительно 1,75 дБ.

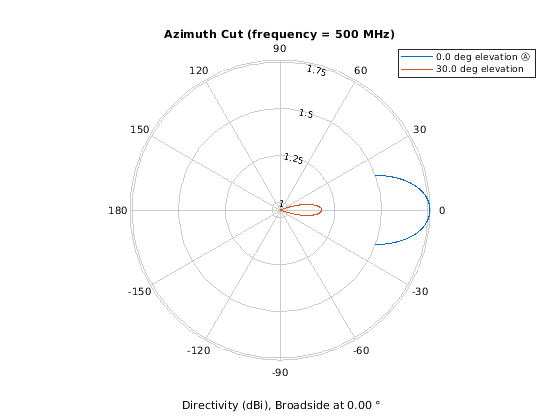

Постройте шаблон направленности азимута антенны пересеченного диполя при двух различных вертикальных изменениях: $0^{\circ }$ и$30^{\circ }$. Примите, что рабочая частота составляет 500 МГц.

fc = 500e6;
antenna = phased.CrossedDipoleAntennaElement('FrequencyRange',[100,900]*1e6);

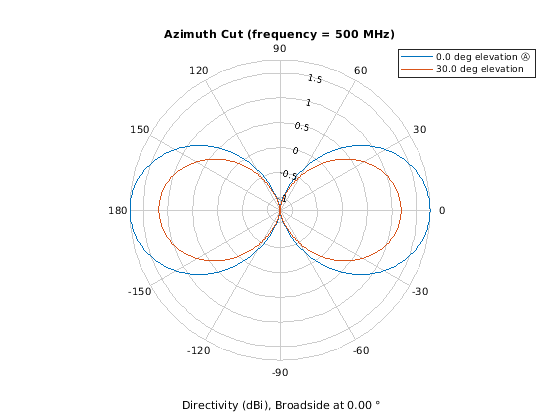

patternAzimuth(antenna,fc,[0 30])

Постройте ограниченный диапазон углов азимута с помощью Azimuth параметр. Заметьте изменение по своим масштабам.

patternAzimuth(antenna,fc,[0 30],'Azimuth',[-20:20])

Постройте шаблон направленности вертикального изменения антенны пересеченного диполя в двух различных азимутах: $45^{\circ }$ и $55^{\circ }$. Примите, что рабочая частота составляет 500 МГц.

fc = 500e6;
sCD = phased.CrossedDipoleAntennaElement('FrequencyRange',[100,900]*1e6);

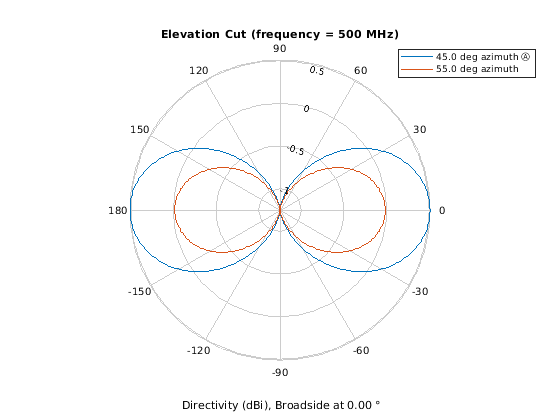

patternElevation(sCD,fc,[45 55])

Постройте уменьшаемую область значений углов возвышения с помощью Elevation параметр. Заметьте изменение по своим масштабам.

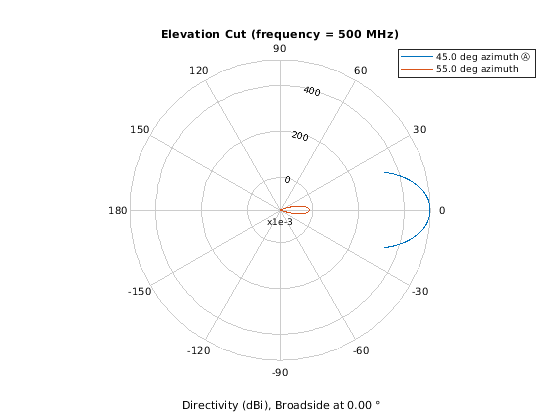

patternElevation(sCD,fc,[45 55],'Elevation',-20:20)

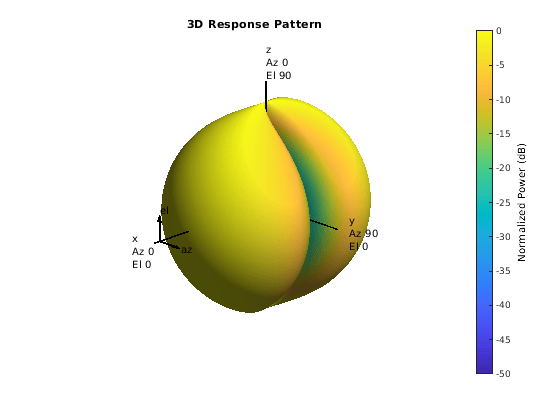

В этом примере показано, как создать антенну пересеченного диполя, действующую между 100 и 900 МГц и затем как построить ее вертикальный и горизонтальный ответ поляризации на уровне 250 МГц в форме 3-D полярного графика.

antenna = phased.CrossedDipoleAntennaElement(...
    'FrequencyRange',[100 900]*1e6);
pattern(antenna,250e6,-180:180,-90:90,'CoordinateSystem','polar','Polarization','V', ...
    'Type','powerdb')

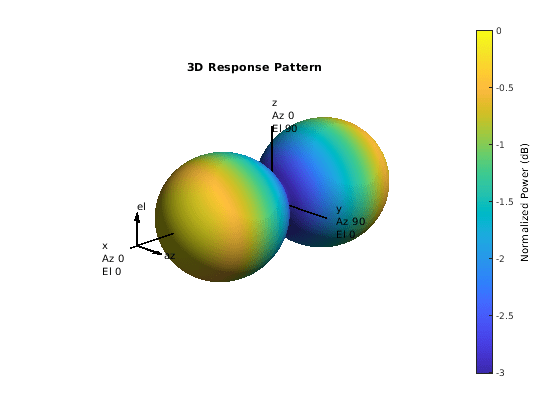

Шаблон антенны компонента вертикальной поляризации является почти изотропным и имеет максимум в $$0^{\circ }$$ вертикальное изменение и $$0^{\circ }$$ азимут, как показано на рисунке выше.

Постройте горизонтальный ответ поляризации антенны. Шаблон горизонтального ответа поляризации также имеет максимум в $$0^{\circ }$$ вертикальное изменение и $$0^{\circ }$$ азимут, но никакой ответ в $$\pm 90^{\circ }$$ азимут.

pattern(antenna,250e6,-180:180,-90:90,'CoordinateSystem','polar','Polarization','H', ...
    'Type','powerdb')

Покажите что phased.CrossedDipoleAntennaElement антенный элемент поддерживает поляризацию.

antenna = phased.CrossedDipoleAntennaElement;
isPolarizationCapable(antenna)

ans = logical
   1

Возвращенное значение 1 показывает, что антенный элемент пересеченного диполя поддерживает поляризацию.

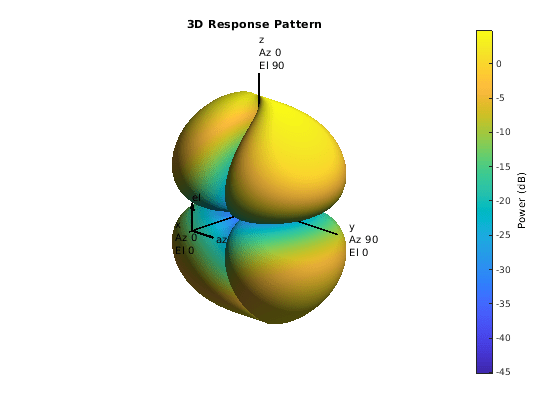

Создайте антенный элемент пересеченного диполя, спроектированный, чтобы действовать в частотном диапазоне от 100 МГц до 1,5 ГГц. Примите, что поляризация линейна. Вращайте антенну-45 градусами. Постройте 3-D полярную диаграмму направленности мощности для горизонтальных и вертикальных компонентов поляризации на уровне 1 ГГц.

antenna = phased.CrossedDipoleAntennaElement('FrequencyRange',[100 1500]*1e6, ...
   'RotationAngle',-45.0,'Polarization','Linear');
fc = 1e9;

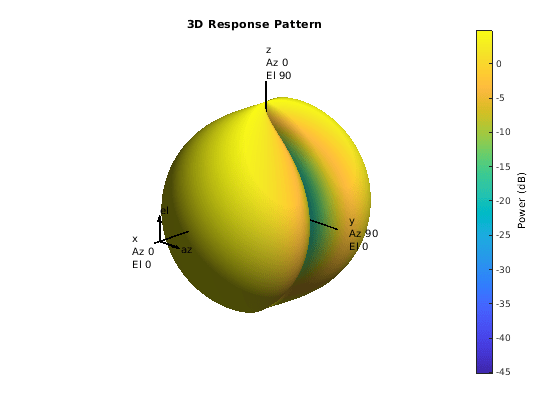

pattern(antenna,fc,-180:180,-90:90,'Type','powerdb','Normalize',false, ...
    'CoordinateSystem','polar','Polarization','H')

Затем постройте вертикальный компонент поляризации.

pattern(antenna,fc,-180:180,-90:90,'Type','powerdb','Normalize',false, ...
    'CoordinateSystem','polar','Polarization','V')
