phased.ScenarioViewer

Отобразите движение радаров и целей

Описание

phased.ScenarioViewer Система object™ создает 3-D средство просмотра, чтобы отобразить движение радаров и целей, которые вы моделируете в своей радарной симуляции. Можно отобразить текущие положения и скорости, объектные дорожки, положение и аннотации скорости, радарные направления луча и другие параметры объекта. Можно изменить радарные функции, такие как область значений луча и излучить ширину во время симуляции. Можно использовать phased.Platform Системный объект к перемещению модели возражает, или можно предоставить собственные динамические модели.

Этот рисунок показывает сценарий с четырьмя объектами, состоящий из наземного радара, двух самолетов и наземного транспортного средства. Можно просмотреть код, который сгенерировал этот рисунок в Визуализировании Многоплатформенного примера Сценария.

Создать средство просмотра сценария:

Задайте и настройте phased.ScenarioViewer Системный объект. Смотрите Конструкцию. Можно установить свойства Системного объекта во время создания или оставить их их значениям по умолчанию. Некоторые свойства, которые вы устанавливаете во время создания, могут быть изменены позже. Эти свойства являются настраиваемыми.
Вызовите step метод, чтобы обновить радар и цель отобразил положения согласно свойствам phased.ScenarioViewer Системный объект. Можно изменить настраиваемые свойства в любое время.

Примечание

Запуск в R2016b, вместо того, чтобы использовать step метод, чтобы выполнить операцию, заданную Системным объектом, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполните эквивалентные операции.

Конструкция

sIS = phased.ScenarioViewer создает Системный объект средства просмотра сценария, sIS наличие значений свойств по умолчанию.

sIS = phased.ScenarioViewer(Name,Value) возвращает Системный объект средства просмотра сценария, sIS, с любым заданным свойством Name установите на заданный ValueИмя должен появиться в одинарных кавычках (''). Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1,Value1,...,NameN,ValueN.

Свойства

развернуть все

`Name` — Имя заголовка окна
`'Scenario Viewer'` (значение по умолчанию) | вектор символов

Заголовок окна называет в виде вектора символов. Name свойство и Title свойство отличается.

Пример: 'Multitarget Viewer'

Типы данных: char

`ReferenceRadar` — Ссылочный радарный индекс
1 (значение по умолчанию) | положительное целое число

Ссылочный радарный индекс в виде положительного целого числа. Это свойство выбирает один из радаров как ссылочный радар. Его значение должно быть меньше чем или равно количеству радаров, которые вы задаете в radar_pos аргумент step метод. Это свойство является настраиваемым. Целевой диапазон, радиальная скорость, азимут и вертикальное изменение заданы относительно этого радара.

Пример 2

Типы данных: double

`ShowBeam` — Покажите радарные лучи
`'ReferenceRadar'` (значение по умолчанию) | `'None'` | `'All'`

Включите отображение радарных лучей в виде 'ReferenceRadar''none', или 'All'. Эта опция определяет, который радар излучает, чтобы показать.

Опция	Лучи, чтобы показать
`'ReferenceRadar'`	Покажите луч радара, заданного в `ReferenceRadar` свойство.
`'None'`	Не показывайте радарные лучи.
`'All'`	Покажите лучи для всех радаров.

Это свойство является настраиваемым.

Пример: 'All'

Типы данных: char

`BeamWidth` — Вертикальный и горизонтальный радар излучает ширины
15 (значений по умолчанию) | положительный, скаляр с действительным знаком | положительный, вектор-столбец с 2 элементами с действительным знаком | положительный, N с действительным знаком - вектор-строка элемента | положительные, 2 с действительным знаком N матрицей

Вертикальный и горизонтальный радар излучает ширины в виде положительного скаляра с действительным знаком, вектор-столбца с 2 элементами, N - вектор-строка элемента или 2 N матрицей. N является количеством радаров. Весь скаляр, вектор и матричные записи являются положительными, числами с действительным знаком между 0-360 °. Модули в градусах.

Спецификация значения	Интерпретация
Скаляр	Горизонтальные и вертикальные радарные ширины луча равны и идентичны для всех радаров.
Вектор-столбец с 2 элементами	Первая строка задает горизонтальную ширину луча. Вторая строка задает вертикальную ширину луча. Эти значения идентичны для всех радаров.
N- вектор-строка элемента	Каждый элемент применяется к одному радару. Вертикальные и горизонтальные ширины луча для каждого радара равны.
2 N матрицей	Каждый столбец применяется к одному радару. Первая строка задает горизонтальную ширину луча, и вторая строка задает вертикальную ширину луча для каждого радара.

Когда CameraPerspective установлен в 'Radar', Системный объект использует это свойство вычислить значение CameraViewAngle. Это свойство является настраиваемым.

Пример: [20 10; 18 9]

Типы данных: double

`BeamRange` — Радарная область значений луча
1 000 (значений по умолчанию) | положительная скалярная величина | N с действительным знаком - вектор-строка элемента из положительных значений

Радарный луч располагается в виде положительной скалярной величины или N - вектор-строка элемента, где N является количеством радаров. Величины в метрах. Когда задано как скаляр, все радары имеют ту же область значений луча. Когда задано как вектор, каждый элемент соответствует одному радару. Это свойство является настраиваемым.

Пример: [1000 1500 850]

Типы данных: double

`BeamSteering` — Излучите держащееся направление
[0;0] (значение по умолчанию) | положительный вектор-столбец с 2 элементами с действительным знаком | положительный N с действительным знаком - вектор-строка элемента

Излучите держащиеся направления радаров в виде вектор-столбца с 2 элементами с действительным знаком положительных значений или 2 N матрицей с действительным знаком положительных значений. N является количеством радаров. Держащиеся углы луча относительно осей локальной координаты каждого радара. Модули в градусах. Каждый столбец принимает форму [azimuthangle;elevationangle]. Когда только один столбец задан, руководящие направления луча всех радаров являются тем же самым. Углы азимута от-180 ° до 180 °, и углы возвышения от-90 ° до 90 °. Это свойство является настраиваемым.

Пример: [20 60 35; 5 0 10]

Типы данных: double

`VelocityInputPort` — Включите скоростной вход
`true` (значение по умолчанию) | `false`

Включите входные параметры скорости, radar_velocity и tgt_velocity, из step метод в виде true или false. Установка этого свойства к true включает входные параметры. Когда этим свойством является false, векторы скорости оцениваются от изменения положения между последовательными обновлениями, разделенными на интервал обновления. Интервал обновления является инверсией UpdateRate значение.

Пример: false

Типы данных: логический

`OrientationInputPort` — Включите вход ориентации
`false` (значение по умолчанию) | `true`

Включите вход системных осей ориентации локальной координаты, radar_laxes и tgt_laxes, к step метод в виде false или true. Установка этого свойства к true включает входные параметры. Когда этим свойством является false, оси ориентации выравниваются с осями глобальной координаты.

Пример: true

Типы данных: логический

`UpdateRate` — Частота обновления средства просмотра сценария
1 (значение по умолчанию) | `positive scalar`

Частота обновления средства просмотра сценария в виде положительной скалярной величины. Модули находятся в герц.

Пример: 2.5

Типы данных: double

`Title` — Отобразите заголовок
`''` (значение по умолчанию) | вектор символов

Отобразите заголовок в виде вектора символов. Title свойство и Name свойство отличается. Заголовок отображения появляется в фигуре наверху. Имя появляется наверху окна рисунка. Это свойство является настраиваемым.

Пример: 'Radar and Target Display'

Типы данных: char

`PlatformNames` — Имена радаров и целей
`'Auto'` (значение по умолчанию) | 1 (N+M) массивом ячеек из символьных векторов

Имена присвоены радарам и целям в виде 1 (N+M) массивом ячеек из символьных векторов. N является количеством радаров, и M является количеством целей. Закажите записи ячейки радарными именами, сопровождаемыми целевыми именами. Имена появляются в легенде и аннотациях. Когда вы устанавливаете PlatformNames к 'Auto', имена создаются, последовательно начиная с 'Radar 1' для радаров и 'Target 1' для целей.

Пример: {'Stationary Radar','Mobile Radar','Airplane'}

Типы данных: cell

`TrailLength` — Длина видимых дорожек
500 (значение по умолчанию) | положительное целое число | (N+M) - вектор длины из положительных целых чисел

Продолжительность видимости объектных дорожек в виде положительного целого числа или (N+M) - вектор длины из положительных целых чисел. N является количеством радаров, и M является количеством целей. Когда TrailLength скаляр, все дорожки имеют ту же длину. Когда TrailLength вектор, каждый элемент вектора задает длину соответствующего радара или целевой траектории. Закажите записи радарами, сопровождаемыми целями. Каждый вызов step метод генерирует новую видимую точку. Это свойство является настраиваемым.

Пример: [100,150,100]

Типы данных: double

`CameraPerspective` — Перспектива камеры
`'Auto'` (значение по умолчанию) | `'Custom'` | `'Radar'`

Перспектива камеры в виде 'Auto', 'Custom', или 'Radar'. Когда вы устанавливаете это свойство на 'Auto', Системный объект оценивает, что соответствующие значения для положения камеры, ориентации и угла представления показывают все дорожки. Когда вы устанавливаете это свойство на 'Custom', можно установить положение камеры, ориентацию и углы с помощью свойств камеры или панели инструментов камеры. Когда вы устанавливаете это свойство на 'Radar', Системный объект определяет положение камеры, ориентацию и углы от радарного положения и радарного руководящего направления луча. Это свойство является настраиваемым.

Пример: 'Radar'

Типы данных: char

`CameraPosition` CameraPosition
`[x,y,z]` вектор из действительных значений

Положение камеры в виде [x,y,z] вектор из вещественных значений. Величины в метрах. Это свойство применяется, когда вы устанавливаете CameraPerspective к 'Custom'. Когда вы не задаете это свойство, Системный объект выбирает значения на основе вашей настройки отображения. Это свойство является настраиваемым.

Пример: [100,50,40]

Типы данных: double

`CameraOrientation` — Ориентация камеры
`[pan,tilt,roll]` вектор из положительных, вещественных значений

Ориентация камеры в виде [pan,tilt,roll] вектор из положительных, вещественных значений. Модули в градусах. Панорамирование и крен принимают значения от –180° до 180°. Угол наклона принимает значения от –90° до 90°. Вращения камеры выполняются в порядке: панорамирование, наклон и крен. Это свойство применяется, когда вы устанавливаете CameraPerspective к 'Custom'. Когда вы не задаете это свойство, Системный объект выбирает значения на основе вашей настройки отображения. Это свойство является настраиваемым.

Пример: [180,45,30]

Типы данных: double

`CameraViewAngle` CameraViewAngle
скаляр с действительным знаком от 0 ° до 360 °

Угол поля зрения камеры в виде скаляра с действительным знаком. Модули в градусах. Угловые значения представления находятся в области значений 0 ° к 360 °. Это свойство применяется, когда вы устанавливаете CameraPerspective к 'Custom'. Когда вы не задаете это свойство, Системный объект выбирает значения на основе вашей настройки отображения. Это свойство является настраиваемым.

Пример: 75

Типы данных: double

`ShowLegend` — Покажите легенду средства просмотра
`false` (значение по умолчанию) | `true`

Опция, чтобы показать легенду средства просмотра в виде false или true. Это свойство является настраиваемым.

Пример: true

Типы данных: логический

`ShowGround` — Покажите наземную плоскость сценария
`true` (значение по умолчанию) | `false`

Опция, чтобы показать наземную плоскость сценария средства просмотра в виде true или false. Это свойство является настраиваемым.

Пример: false

Типы данных: логический

`ShowName` — Опция, чтобы аннотировать радар и цель отслеживает с именами
`true` (значение по умолчанию) | `false`

Аннотируйте радар и предназначайтесь для дорожек с именами в виде true или false. Можно задать пользовательские имена платформы с помощью PlatformNames. Это свойство является настраиваемым.

Пример: false

Типы данных: логический

`ShowPosition` — Аннотируйте радар и предназначайтесь для дорожек с положениями
`false` (значение по умолчанию) | `true`

Опция, чтобы аннотировать радар и цель отслеживает с положениями в виде false или true. Это свойство является настраиваемым.

Пример: true

Типы данных: логический

`ShowRange` — Аннотируйте радар и предназначайтесь для дорожек с областями значений
`false` (значение по умолчанию) | `true`

Опция, чтобы аннотировать радар и цель отслеживает с диапазоном от ссылочного радара в виде false или true. Это свойство является настраиваемым.

Пример: true

Типы данных: логический

`ShowAltitude` — Аннотируйте радар и предназначайтесь для дорожек с высотой
`false` (значение по умолчанию) | `true`

Опция, чтобы аннотировать радар и цель отслеживает с высотой в виде false или true. Это свойство является настраиваемым.

Пример: true

Типы данных: логический

`ShowSpeed` — Аннотируйте радар и предназначайтесь для дорожек со скоростью
`false` (значение по умолчанию) | `true`

Опция, чтобы аннотировать радар и цель отслеживает со скоростью в виде false или true. Это свойство является настраиваемым.

Пример: true

Типы данных: логический

`ShowRadialSpeed` — Аннотируйте радар и предназначайтесь для дорожек с радиальной скоростью
`false` (значение по умолчанию) | `true`

Опция, чтобы аннотировать радар и цель отслеживает с радиальной скоростью в виде false или true. Радиальная скорость относительно ссылочного радара. Это свойство является настраиваемым.

Пример: true

Типы данных: логический

`ShowAzEl` — Аннотируйте радар и предназначайтесь для дорожек с азимутом и вертикальным изменением
`false` (значение по умолчанию) | `true`

Опция, чтобы аннотировать радар и цель отслеживает с азимутом и углами возвышения относительно ссылочного радара в виде false или true. Это свойство является настраиваемым.

Пример: true

Типы данных: логический

`Position` — Размер окна средства просмотра и положение
`[left bottom width height]` вектор из положительных, вещественных значений

Размер окна средства просмотра сценария и положение в виде [left bottom width height] вектор из положительных, вещественных значений. Модули находятся в пикселях.

left устанавливает положение левого края окна.
bottom устанавливает положение базового края окна.
width устанавливает ширину окна.
height устанавливает высоту окна.

Когда вы не задаете это свойство, окно расположено в центр экрана с width и height принимая значения 410 и 300 пиксели, соответственно. Это свойство является настраиваемым.

Пример: [100,200,800,500]

Типы данных: double

`ReducePlotRate` — Включите уменьшаемый уровень графика
`true` (значение по умолчанию) | `false`

Опция, чтобы уменьшать уровень графика, чтобы улучшать производительность в виде true или false. Установите это свойство на true обновить средство просмотра по льготному тарифу. Установите это свойство на false обновить средство просмотра с каждым вызовом step метод. Этот режим оказывает негативное влияние на эффективность средства просмотра. Это свойство является настраиваемым.

Пример: false

Типы данных: логический

Методы

скрыться	Скройте окно средства просмотра сценария
сброс	Сбросьте состояние Системного объекта
show	Покажите окно средства просмотра сценария
шаг	Обновите отображение средства просмотра сценария

Характерный для всех системных объектов
`release`	Позвольте изменения значения свойства Системного объекта

Примеры

свернуть все

Просмотрите дорожки стационарного радара и одной цели

Открыть скрипт

Визуализируйте дорожки радара и одной цели самолета. Радар является стационарным, и самолет перемещается в прямую линию. Обеспечьте радарный луч, указывающий на самолет.

Создайте радар и платформную систему самолета objects™. Установите частоту обновления на 0,1 с.

updateRate = 0.1;
radarPlatform = phased.Platform(...
    'InitialPosition',[0;0;10], ...
    'Velocity',[0;0;0]);
airplanePlatforms = phased.Platform(...
    'InitialPosition',[5000.0;3500.0;6000.0],...
    'Velocity',[-300;0;0]);

Создайте phased.ScenarioViewer Системный объект. Покажите, что радар излучает и аннотирует дорожки положением, скоростью и высотой.

sSV = phased.ScenarioViewer('BeamRange',5000.0,'UpdateRate',updateRate,...
    'PlatformNames',{'Ground Radar','Airplane'},'ShowPosition',true,...
    'ShowSpeed',true,'ShowAltitude',true,'ShowLegend',true);

Запустите сценарий. На каждом шаге вычислите угол к цели. Используйте тот угол, чтобы регулировать радарный луч к цели.

for i = 1:100
    [radar_pos,radar_vel] = step(radarPlatform,updateRate);
    [tgt_pos,tgt_vel] = step(airplanePlatforms,updateRate);
    [rng,ang] = rangeangle(tgt_pos,radar_pos);
    sSV.BeamSteering = ang;
    step(sSV,radar_pos,radar_vel,tgt_pos,tgt_vel);
    pause(0.1);
end

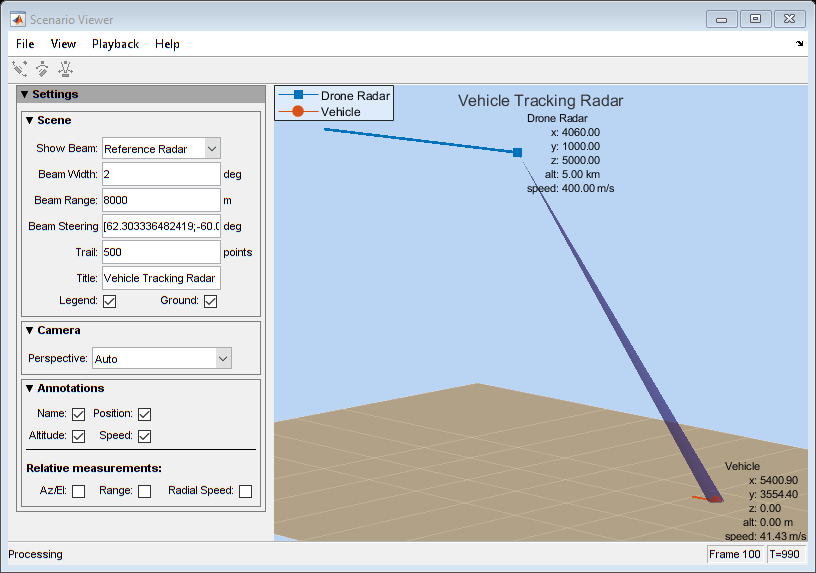

Просмотрите дорожки бортовой радарной и наземной цели

Открыть скрипт

Визуализируйте дорожки бортового радара и цели наземного транспортного средства. Бортовой радар несет беспилотник, летящий на высоте 5 км.

Создайте радар беспилотника и наземное транспортное средство с помощью phased.Platform Система objects™. Установите частоту обновления на 0,1 с.

updateRate = 0.1;
drone = phased.Platform(...
    'InitialPosition',[100;1000;5000], ...
    'Velocity',[400;0;0]);
vehicle = phased.Platform('MotionModel','Acceleration',...
    'InitialPosition',[5000.0;3500.0;0.0],...
    'InitialVelocity',[40;5;0],'Acceleration',[0.1;0.1;0]);

viewer = phased.ScenarioViewer('BeamRange',8000.0,'BeamWidth',2,'UpdateRate',updateRate,...
    'PlatformNames',{'Drone Radar','Vehicle'},'ShowPosition',true,...
    'ShowSpeed',true,'ShowAltitude',true,'ShowLegend',true,'Title','Vehicle Tracking Radar');

for i = 1:100
    [radar_pos,radar_vel] = step(drone,updateRate);
    [tgt_pos,tgt_vel] = step(vehicle,updateRate);
    [rng,ang] = rangeangle(tgt_pos,radar_pos);
    viewer.BeamSteering = ang;
    viewer(radar_pos,radar_vel,tgt_pos,tgt_vel)
    pause(.1)
end

Визуализируйте многоплатформенный сценарий

Открыть скрипт

В этом примере показано, как создать и отобразить многоплатформенный сценарий, содержащий наземный стационарный радар, поворачивающийся самолет, самолет постоянной скорости и движущееся наземное транспортное средство. Поворачивающийся самолет следует за параболическим углом тангажа при убывании на уровне 20 м/с.

Задайте частоту обновления сценария на уровне 0,5 Гц. Для 150 шагов длительность времени сценария составляет 300 с.

updateRate = 0.5;
N = 150;

Настройте поворачивающийся самолет с помощью Acceleration модель phased.Platform Система object™. Задайте исходное положение самолета областью значений и азимутом от наземного радара и его вертикального изменения. Самолет в 10 км от радара в азимуте на 60 ° и имеет высоту 6 км. Самолет ускоряется на уровне 10 м/с ² в отрицательном направлении X.

airplane1range = 10.0e3;
airplane1Azimuth = 60.0;
airplane1alt = 6.0e3;
airplane1Pos0 = [cosd(airplane1Azimuth)*airplane1range;...
    sind(airplane1Azimuth)*airplane1range;airplane1alt];
airplane1Vel0 = [400.0;-100.0;-20];
airplane1Accel = [-10.0;0.0;0.0];
airplane1platform = phased.Platform('MotionModel','Acceleration',...
    'AccelerationSource','Input port','InitialPosition',airplane1Pos0,...
    'InitialVelocity',airplane1Vel0,'OrientationAxesOutputPort',true,...
    'InitialOrientationAxes',eye(3));

Настройте стационарный наземный радар в начале координат глобальной системы координат. Чтобы симулировать вращающийся радар, измените наземный радарный руководящий угол луча в цикле обработки.

groundRadarPos = [0,0,0]';
groundRadarVel = [0,0,0]';
groundradarplatform = phased.Platform('MotionModel','Velocity',...
    'InitialPosition',groundRadarPos,'Velocity',groundRadarVel,...
    'InitialOrientationAxes',eye(3));

Настройте наземное транспортное средство, чтобы переместиться в постоянную скорость.

groundVehiclePos = [5e3,2e3,0]';
groundVehicleVel = [50,50,0]';
groundvehicleplatform = phased.Platform('MotionModel','Velocity',...
    'InitialPosition',groundVehiclePos,'Velocity',groundVehicleVel,...
    'InitialOrientationAxes',eye(3));

Настройте второй самолет, чтобы также переместиться в постоянную скорость.

airplane2Pos = [8.5e3,1e3,6000]';
airplane2Vel = [-300,100,20]';
airplane2platform = phased.Platform('MotionModel','Velocity',...
    'InitialPosition',airplane2Pos,'Velocity',airplane2Vel,...
    'InitialOrientationAxes',eye(3));

Настройте средство просмотра сценария. Задайте радар как наличие области значений луча 8 км, вертикальной ширины луча 30 ° и горизонтальной ширины луча 2 °. Аннотируйте дорожки положением, скоростью, высотой и областью значений.

BeamSteering = [0;50];
viewer = phased.ScenarioViewer('BeamRange',8.0e3,'BeamWidth',[2;30],'UpdateRate',updateRate,...
    'PlatformNames',{'Ground Radar','Turning Airplane','Vehicle','Airplane 2'},'ShowPosition',true,...
    'ShowSpeed',true,'ShowAltitude',true,'ShowLegend',true,'ShowRange',true,...
    'Title','Multiplatform Scenario','BeamSteering',BeamSteering);

Продвиньтесь через цикл обработки отображения, обновив радар и предназначайтесь для положений. Вращайте наземный радарный руководящий угол четырьмя градусами на каждом шаге.

for n = 1:N
    [groundRadarPos,groundRadarVel] = groundradarplatform(updateRate);
    [airplane1Pos,airplane1Vel,airplane1Axes] = airplane1platform(updateRate,airplane1Accel);
    [vehiclePos,vehicleVel] = groundvehicleplatform(updateRate);
    [airplane2Pos,airplane2Vel] = airplane2platform(updateRate);
    viewer(groundRadarPos,groundRadarVel,[airplane1Pos,vehiclePos,airplane2Pos],...
        [airplane1Vel,vehicleVel,airplane2Vel]);
    BeamSteering = viewer.BeamSteering(1);
    BeamSteering = mod(BeamSteering + 4,360.0);
    if BeamSteering > 180.0
        BeamSteering = BeamSteering - 360.0;
    end
    viewer.BeamSteering(1) = BeamSteering;
    pause(0.2);
end

Смотрите также

phased.Platform | rangeangle

Темы

Визуализация сцены для системной симуляции фазированной решетки

Введенный в R2016a

Документация

phased.ScenarioViewer

Описание

Конструкция

Свойства

`Name` — Имя заголовка окна
`'Scenario Viewer'` (значение по умолчанию) | вектор символов

`ReferenceRadar` — Ссылочный радарный индекс
1 (значение по умолчанию) | положительное целое число

`ShowBeam` — Покажите радарные лучи
`'ReferenceRadar'` (значение по умолчанию) | `'None'` | `'All'`

`VelocityInputPort` — Включите скоростной вход
`true` (значение по умолчанию) | `false`

`OrientationInputPort` — Включите вход ориентации
`false` (значение по умолчанию) | `true`

`UpdateRate` — Частота обновления средства просмотра сценария
1 (значение по умолчанию) | `positive scalar`

`Title` — Отобразите заголовок
`''` (значение по умолчанию) | вектор символов

`PlatformNames` — Имена радаров и целей
`'Auto'` (значение по умолчанию) | 1 (N+M) массивом ячеек из символьных векторов

`TrailLength` — Длина видимых дорожек
500 (значение по умолчанию) | положительное целое число | (N+M) - вектор длины из положительных целых чисел

`CameraPerspective` — Перспектива камеры
`'Auto'` (значение по умолчанию) | `'Custom'` | `'Radar'`

`CameraPosition` CameraPosition
`[x,y,z]` вектор из действительных значений

`CameraOrientation` — Ориентация камеры
`[pan,tilt,roll]` вектор из положительных, вещественных значений

`CameraViewAngle` CameraViewAngle
скаляр с действительным знаком от 0 ° до 360 °

`ShowLegend` — Покажите легенду средства просмотра
`false` (значение по умолчанию) | `true`

`ShowGround` — Покажите наземную плоскость сценария
`true` (значение по умолчанию) | `false`

`ShowName` — Опция, чтобы аннотировать радар и цель отслеживает с именами
`true` (значение по умолчанию) | `false`

`ShowPosition` — Аннотируйте радар и предназначайтесь для дорожек с положениями
`false` (значение по умолчанию) | `true`

`ShowRange` — Аннотируйте радар и предназначайтесь для дорожек с областями значений
`false` (значение по умолчанию) | `true`

`ShowAltitude` — Аннотируйте радар и предназначайтесь для дорожек с высотой
`false` (значение по умолчанию) | `true`

`ShowSpeed` — Аннотируйте радар и предназначайтесь для дорожек со скоростью
`false` (значение по умолчанию) | `true`

`ShowRadialSpeed` — Аннотируйте радар и предназначайтесь для дорожек с радиальной скоростью
`false` (значение по умолчанию) | `true`

`ShowAzEl` — Аннотируйте радар и предназначайтесь для дорожек с азимутом и вертикальным изменением
`false` (значение по умолчанию) | `true`

`Position` — Размер окна средства просмотра и положение
`[left bottom width height]` вектор из положительных, вещественных значений

`ReducePlotRate` — Включите уменьшаемый уровень графика
`true` (значение по умолчанию) | `false`

Методы

Примеры

Просмотрите дорожки стационарного радара и одной цели

Просмотрите дорожки бортовой радарной и наземной цели

Визуализируйте многоплатформенный сценарий

Смотрите также

Темы

Документация Phased Array System Toolbox

Поддержка

Документация

phased.ScenarioViewer

Описание

Конструкция

Свойства

Name — Имя заголовка окна 'Scenario Viewer' (значение по умолчанию) | вектор символов

ReferenceRadar — Ссылочный радарный индекс1 (значение по умолчанию) | положительное целое число

ShowBeam — Покажите радарные лучи 'ReferenceRadar' (значение по умолчанию) | 'None' | 'All'

VelocityInputPort — Включите скоростной вход true (значение по умолчанию) | false

OrientationInputPort — Включите вход ориентации false (значение по умолчанию) | true

UpdateRate — Частота обновления средства просмотра сценария1 (значение по умолчанию) | positive scalar

Title — Отобразите заголовок '' (значение по умолчанию) | вектор символов

PlatformNames — Имена радаров и целей 'Auto' (значение по умолчанию) | 1 (N+M) массивом ячеек из символьных векторов

TrailLength — Длина видимых дорожек500 (значение по умолчанию) | положительное целое число | (N+M) - вектор длины из положительных целых чисел

CameraPerspective — Перспектива камеры 'Auto' (значение по умолчанию) | 'Custom' | 'Radar'

CameraPosition CameraPosition [x,y,z] вектор из действительных значений

CameraOrientation — Ориентация камеры [pan,tilt,roll] вектор из положительных, вещественных значений

CameraViewAngle CameraViewAngle скаляр с действительным знаком от 0 ° до 360 °

ShowLegend — Покажите легенду средства просмотра false (значение по умолчанию) | true

ShowGround — Покажите наземную плоскость сценария true (значение по умолчанию) | false

ShowName — Опция, чтобы аннотировать радар и цель отслеживает с именами true (значение по умолчанию) | false

ShowPosition — Аннотируйте радар и предназначайтесь для дорожек с положениями false (значение по умолчанию) | true

ShowRange — Аннотируйте радар и предназначайтесь для дорожек с областями значений false (значение по умолчанию) | true

ShowAltitude — Аннотируйте радар и предназначайтесь для дорожек с высотой false (значение по умолчанию) | true

ShowSpeed — Аннотируйте радар и предназначайтесь для дорожек со скоростью false (значение по умолчанию) | true

ShowRadialSpeed — Аннотируйте радар и предназначайтесь для дорожек с радиальной скоростью false (значение по умолчанию) | true

ShowAzEl — Аннотируйте радар и предназначайтесь для дорожек с азимутом и вертикальным изменением false (значение по умолчанию) | true

Position — Размер окна средства просмотра и положение [left bottom width height] вектор из положительных, вещественных значений

ReducePlotRate — Включите уменьшаемый уровень графика true (значение по умолчанию) | false

Методы

Примеры

Просмотрите дорожки стационарного радара и одной цели

Просмотрите дорожки бортовой радарной и наземной цели

Визуализируйте многоплатформенный сценарий

Смотрите также

Темы

Документация Phased Array System Toolbox

Поддержка

`Name` — Имя заголовка окна
`'Scenario Viewer'` (значение по умолчанию) | вектор символов

`ReferenceRadar` — Ссылочный радарный индекс
1 (значение по умолчанию) | положительное целое число

`ShowBeam` — Покажите радарные лучи
`'ReferenceRadar'` (значение по умолчанию) | `'None'` | `'All'`

`VelocityInputPort` — Включите скоростной вход
`true` (значение по умолчанию) | `false`

`OrientationInputPort` — Включите вход ориентации
`false` (значение по умолчанию) | `true`

`UpdateRate` — Частота обновления средства просмотра сценария
1 (значение по умолчанию) | `positive scalar`

`Title` — Отобразите заголовок
`''` (значение по умолчанию) | вектор символов

`PlatformNames` — Имена радаров и целей
`'Auto'` (значение по умолчанию) | 1 (N+M) массивом ячеек из символьных векторов

`TrailLength` — Длина видимых дорожек
500 (значение по умолчанию) | положительное целое число | (N+M) - вектор длины из положительных целых чисел

`CameraPerspective` — Перспектива камеры
`'Auto'` (значение по умолчанию) | `'Custom'` | `'Radar'`

`CameraPosition` CameraPosition
`[x,y,z]` вектор из действительных значений

`CameraOrientation` — Ориентация камеры
`[pan,tilt,roll]` вектор из положительных, вещественных значений

`CameraViewAngle` CameraViewAngle
скаляр с действительным знаком от 0 ° до 360 °

`ShowLegend` — Покажите легенду средства просмотра
`false` (значение по умолчанию) | `true`

`ShowGround` — Покажите наземную плоскость сценария
`true` (значение по умолчанию) | `false`

`ShowName` — Опция, чтобы аннотировать радар и цель отслеживает с именами
`true` (значение по умолчанию) | `false`

`ShowPosition` — Аннотируйте радар и предназначайтесь для дорожек с положениями
`false` (значение по умолчанию) | `true`

`ShowRange` — Аннотируйте радар и предназначайтесь для дорожек с областями значений
`false` (значение по умолчанию) | `true`

`ShowAltitude` — Аннотируйте радар и предназначайтесь для дорожек с высотой
`false` (значение по умолчанию) | `true`

`ShowSpeed` — Аннотируйте радар и предназначайтесь для дорожек со скоростью
`false` (значение по умолчанию) | `true`

`ShowRadialSpeed` — Аннотируйте радар и предназначайтесь для дорожек с радиальной скоростью
`false` (значение по умолчанию) | `true`

`ShowAzEl` — Аннотируйте радар и предназначайтесь для дорожек с азимутом и вертикальным изменением
`false` (значение по умолчанию) | `true`

`Position` — Размер окна средства просмотра и положение
`[left bottom width height]` вектор из положительных, вещественных значений

`ReducePlotRate` — Включите уменьшаемый уровень графика
`true` (значение по умолчанию) | `false`
