Интерактивный график диаграмм направленности в полярном формате
polarpattern класс строит антенну или диаграммы направленности массивов в интерактивном полярном формате. Можно также построить другие типы полярных данных. Используйте эти графики, когда интерактивная визуализация данных или измерение будут требоваться. Щелкните правой кнопкой по окну Polar Measurement, чтобы изменить свойства, увеличить масштаб или добавить больше данных в график.
polarpattern антенна графиков или диаграммы направленности массивов и другие типы данных в полярном формате. polarpattern отображает данные о значении поля на графике диаграмм направленности для визуализации и измерения. Щелкните правой кнопкой по полярному графику взаимодействовать.
polarpattern( создает полярный график со значениями величины в векторном data)d. В этом полярном графике углы расположены равными интервалами на модульном круге, запускающемся в 0 степени.
polarpattern( создает полярный график из набора угловых векторов и соответствующих величин. Можно также создать графики в полярной системе координат из нескольких наборов для угловых векторов и соответствующих наборов величины с помощью синтаксиса: angle,magnitude)polarpattern(angle1, magnitude1, angle2, magnitude2...).
p = polarpattern(___)
p = polarpattern('gco')
polarpattern(___,Name,Value) создает полярный график, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение свойства. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию. Перечислять все свойство Name,Value пары, используйте details(p). Перечислять все свойство Name,Value пары, используйте details(p). Можно использовать свойства извлечь любые данные из диаграммы направленности из полярного графика. Например, p = polarpattern(data,'Peaks',3) идентифицирует и отображает три самых высоких peaks в данных о шаблоне.
Для списка свойств смотрите PolarPattern Properties.
polarpattern( создает полярный график с помощью указателя осей, ax,___)ax вместо указателя текущей системы координат.
add | Добавьте данные в существующий полярный график |
addCursor | Добавьте курсор в полярный угол графика |
animate | Замените существующие данные на новые данные для анимации |
createLabels | Создайте метки легенды |
findLobes | Основной, назад и данные о лепестке стороны |
replace | Замените существующие данные на новые данные в полярном графике |
showPeaksTable | Покажите или скройте пиковую таблицу маркера |
showSpan | Покажите или скройте угловой промежуток между двумя маркерами |

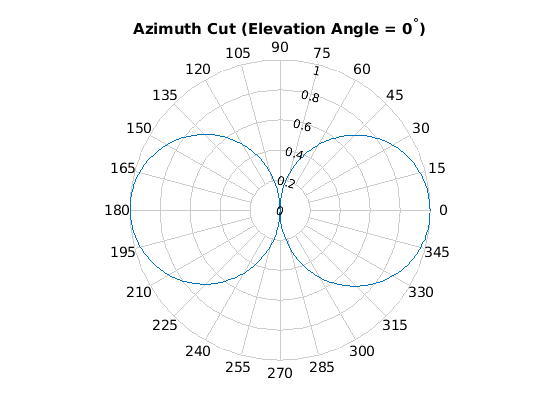

Задайте шаблон антенны косинуса от 0 ° до 360 ° в азимуте при вертикальном изменении на 0 °. Затем постройте шаблон антенны с помощью polarpattern.
Создайте шаблон.
az = [0:360]; p = abs(cosd(az));
Постройте полярный шаблон антенны для сокращения азимута при вертикальном изменении на 0 °.
polarpattern(p,'TitleTopTextInterpreter','tex','TitleTop','Azimuth Cut (Elevation Angle = 0^{\circ})');
Создайте 3 2 прямоугольную решетку URA. По умолчанию массив состоит из изотропных антенных элементов. Примите, что рабочая частота составляет 1 ГГц. Затем постройте шаблон антенны с помощью polarpattern.
Создайте массив.
array = phased.URA('Size',[3 2]);
fc = 1.0e9;Постройте полярный шаблон массива для сокращения вертикального изменения в азимуте на 0 °.
c = physconst('LightSpeed'); p = pattern(array,fc,[-180:180],0,'PropagationSpeed',c,'CoordinateSystem',... 'polar','Type','powerdb','Normalize',true); polarpattern([-180:180],p);

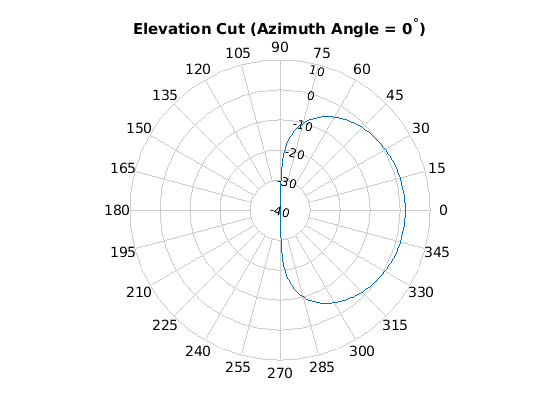

Задайте антенну короткого диполя с диполем, ориентированным вдоль оси z и действующий на уровне 250 МГц. Затем постройте шаблон антенны с помощью polarpattern и определение заголовка.
Создайте Систему антенного элемента короткого диполя object™.
antenna = phased.ShortDipoleAntennaElement('FrequencyRange',[100e6,600e6],... 'AxisDirection','Z'); fc = 250.0e6;
Постройте полярный шаблон антенны для сокращения вертикального изменения в азимуте на 0 °.
v = pattern(antenna,fc,0,-90:90); polarpattern([-90:90],v,'TitleTopTextInterpreter','tex',... 'TitleTop','Elevation Cut (Azimuth Angle = 0^{\circ})');
Задайте антенну короткого диполя с диполем, ориентированным вдоль оси z и действующий на уровне 250 МГц. Затем постройте шаблон антенны с помощью polarpattern и определение заголовка.
Создайте Систему антенного элемента короткого диполя object™.
antenna = phased.ShortDipoleAntennaElement('FrequencyRange',[100e6,600e6],... 'AxisDirection','Z'); fc = 250.0e6;
Создайте полярный шаблон антенны для сокращения вертикального изменения в азимуте на 0 °.
p = pattern(antenna,fc,0,-90:90); P = polarpattern([-90:90],p,'TitleTopTextInterpreter','tex',... 'TitleTop','Elevation Cut (Azimuth Angle = 0^{\circ})');
Отобразите свойства графика.
details(P)
internal.polari handle with properties:
Interactive: 1
LegendLabels: ''
AntennaMetrics: 0
CleanData: 0
AngleData: [181x1 double]
MagnitudeData: [181x1 double]
IntensityData: []
AngleMarkers: [0x1 struct]
CursorMarkers: [0x1 struct]
PeakMarkers: [0x1 struct]
ActiveDataset: 1
AngleLimVisible: 0
LegendVisible: 0
Span: 0
TitleTop: 'Elevation Cut (Azimuth Angle = 0^{\circ})'
TitleBottom: ''
Peaks: []
FontSize: 13
MagnitudeLim: [-40 10]
MagnitudeAxisAngle: 75
MagnitudeTick: [-40 -30 -20 -10 0 10]
MagnitudeTickLabelColor: 'k'
AngleLim: [0 360]
AngleTickLabel: {1x24 cell}
AngleTickLabelColor: 'k'
TitleTopFontSizeMultiplier: 1.1000
TitleBottomFontSizeMultiplier: 0.9000
TitleTopFontWeight: 'bold'
TitleBottomFontWeight: 'normal'
TitleTopTextInterpreter: 'tex'
TitleBottomTextInterpreter: 'none'
TitleTopOffset: 0.1500
TitleBottomOffset: 0.1500
ToolTips: 1
MagnitudeLimBounds: [-Inf Inf]
MagnitudeFontSizeMultiplier: 0.9000
AngleFontSizeMultiplier: 1
AngleAtTop: 90
AngleDirection: 'ccw'
AngleResolution: 15
AngleTickLabelRotation: 0
AngleTickLabelFormat: '360'
AngleTickLabelColorMode: 'contrast'
PeaksOptions: {}
AngleTickLabelVisible: 1
Style: 'line'
DataUnits: 'dB'
DisplayUnits: 'dB'
NormalizeData: 0
ConnectEndpoints: 0
DisconnectAngleGaps: 0
EdgeColor: 'k'
LineStyle: '-'
LineWidth: 1
FontName: 'Helvetica'
FontSizeMode: 'auto'
GridForegroundColor: [0.8000 0.8000 0.8000]
GridBackgroundColor: 'w'
DrawGridToOrigin: 0
GridOverData: 0
GridAutoRefinement: 0
GridWidth: 0.5000
GridVisible: 1
ClipData: 1
TemporaryCursor: 1
MagnitudeLimMode: 'auto'
MagnitudeAxisAngleMode: 'auto'
MagnitudeTickMode: 'auto'
MagnitudeTickLabelColorMode: 'contrast'
MagnitudeTickLabelVisible: 1
MagnitudeUnits: ''
IntensityUnits: ''
Marker: 'none'
MarkerSize: 6
Parent: [1x1 Figure]
NextPlot: 'replace'
ColorOrder: [7x3 double]
ColorOrderIndex: 1
SectorsColor: [16x3 double]
SectorsAlpha: 0.5000
View: 'full'
ZeroAngleLine: 0
Свойства PolarPattern (Antenna Toolbox)
