Гидравлика (изотермическая) библиотека

Специализированные компоненты для моделирования гидросистем в гидравлике (изотермическая) область

Изотермические жидкие сети не подвергаются температуре, или вязкость изменяется из-за любых процессов, происходящих в или вокруг сети, но может поддержать поднятые или уменьшенные температуры.

В R2020a библиотека Isothermal Liquid была введена как массовая основанная на скорости потока жидкости альтернатива Гидравлике (Изотермическая) объемная основанная на скорости потока жидкости библиотека. Библиотека Isothermal Liquid вводит улучшения удобства пользования блока. Для получения дополнительной информации о преобразовании моделей с Гидравликой (Изотермические) блоки, чтобы использовать Изотермические Жидкие блоки, см.: Обновление Моделей Simscape Fluids, Содержащих Гидравлику (Изотермические) Блоки.

Если определенный компонент еще не существует в доменной библиотеке, можно создать собственное использование языка Simscape. Для получения дополнительной информации смотрите Собственные компоненты Создания.

  • Аккумуляторы
    Герметичные емкости для устройства хранения данных энергии жидкости и сглаживания пульсации
  • Гидравлические цилиндры
    Линейные и ротационные приводы для одного - и двухстороннее управление движением
  • Утилиты Гидравлики
    Гидравлические свойства жидкости и резервуары
  • Локальные гидравлические сопротивления
    Повороты, колена и другие локальные сопротивления потоку жидкости
  • Блоки низкого давления
    Трубопроводы и баки с жидким вертикальным изменением, включенным в расчеты давления
  • Отверстия
    Локальные ограничения потока фиксированного и переменного размера
  • Трубопровод
    Кабелепроводы для транспорта жидкостей и смазки машины
  • Насосы и двигатели
    Зафиксированный - и устройства переменного смещения для преобразования механической энергии жидкости
  • Клапаны
    Переменные локальные ограничения для управления потоком жидкости

Сопутствующая информация

Рекомендуемые примеры

Hydraulic Axial-Piston Pump with Load-Sensing and Pressure-Limiting Control

Гидравлический насос Осевого Поршня с обнаруживающим загрузку и ограничивающим давление управлением

Тестовая буровая установка, спроектированная, чтобы исследовать взаимодействие между насосом осевого поршня и типичным блоком управления, одновременно выполняя обнаруживающие загрузку и ограничивающие давление функции. Чтобы гарантировать требуемую точность, модель насоса должна составлять такие функции как взаимодействие между поршнями, наклонным диском и распределительным диском, который заставляет создавать подробную модель насоса.

Открытая модель
Hydrostatic Transmission

Гидростатическая передача

Передача, созданная из насоса переменного смещения и фиксированного смещения гидравлический двигатель. Трубопроводы между источником и двигателем соединяются двумя клапанами пополнения (запорные клапаны) и насос заряда на стороне насоса и два регулятора давления на моторной стороне. Электроприводы механическая загрузка, состоящая из инерции, вязкого трения и изменяющегося во времени крутящего момента. Система тестируется с различной скоростью потока жидкости насоса и загрузкой крутящего момента двигателя.

Открытая модель

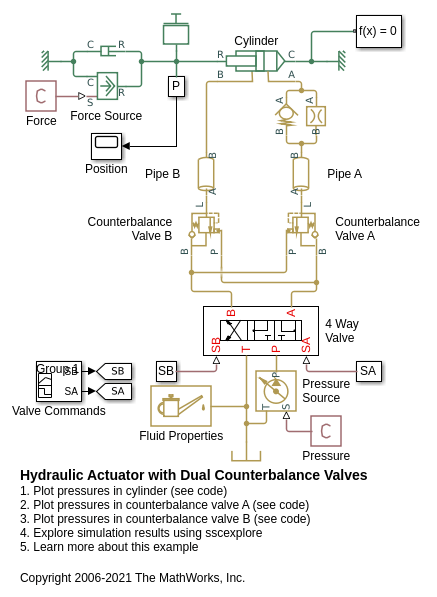

Hydraulic Actuator with Dual Counterbalance Valves

Гидравлический привод с двойными клапанами противовеса

Привод создается из гидравлического цилиндра двойного действия, распределительного клапана, управления потоками, блока клапанов противовеса, блока питания и блока управления.

Открытая модель
