Клапаны и отверстия

Переменные локальные ограничения для управления потоком жидкости

Используйте эти блоки для отверстий модели, клапанов, приводов клапана и сил, сопоставленных с клапанами и отверстиями в тепловой жидкой области.

Блоки Simscape

развернуть все

Основные компоненты клапана

Flow Coefficient Parameterized Valve (TL)	Клапан с площадью потока, смоделированной в терминах ее коэффициента потока Cv или Kv
Variable Area Orifice (TL)	Локальное ограничение потока с переменной площадью поперечного сечения

Направленные распределительные клапаны

2-Way Directional Valve (TL)	Клапан для модуляции потока между двумя тепловыми жидкими узлами
3-Way Directional Valve (TL)	Клапан для маршрутизации потока на перекрестке трех линий
4-Way Directional Valve (TL)	Клапан для маршрутизации потока между четырьмя линиями
Check Valve (TL)	Клапан для предотвращения потока, нацеленного в противоречии с его намеченным направлением
Pilot-Operated Check Valve (TL)	Запорный клапан с портом управления, чтобы включить поток в обратном направлении

Клапаны контроля потока

Ball Valve (TL)	Клапан контроля потока приведен в движение продольным движением элемента мяча
Gate Valve (TL)	Клапан контроля потока приведен в движение поперечным движением кругового логического элемента
Temperature Control Valve (TL)	Клапан контроля потока с основанным на температуре приведением в действие

Клапаны регулировки давления

Pressure Reducing Valve (TL)	Клапан регулировки давления для того, чтобы поддерживать сниженное давление во фрагменте гидросистемы
Pressure Relief Valve (TL)	Клапан регулировки давления для того, чтобы поддерживать предварительно установленное давление в гидросистеме

Темы

Моделирование клапанов в Simscape Fluids

Выбор и параметризация клапанов в Simscape Fluids.

Создание пользовательского клапана

Смоделируйте пользовательский клапан с блоками отверстия.

Рекомендуемые примеры

Терморегулирование электромобиля

Моделирует систему терморегулирования электромобиля батареи. Система состоит из двух циклов хладагента, цикла охлаждения и каюты цикл HVAC. Тепловая нагрузка является батареями, трансмиссией и каютой.

Открытая модель

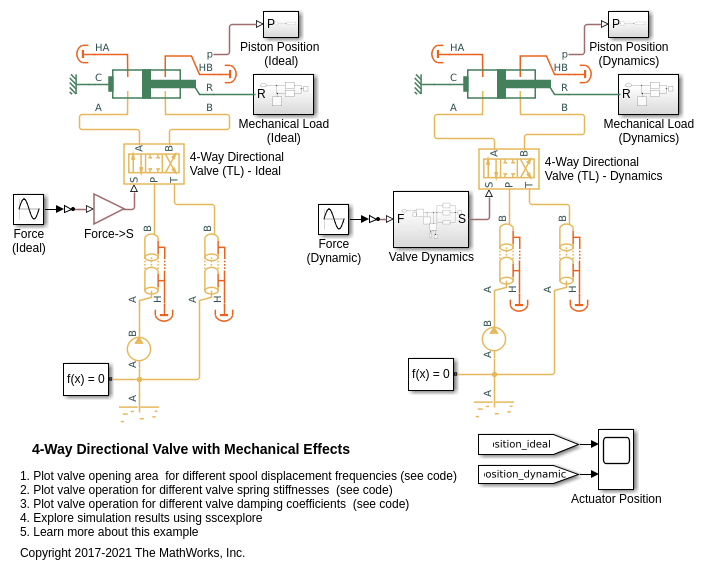

4-Way Directional Valve with Mechanical Effects

Распределительный клапан с 4 путями с механическими эффектами

Сравнивает два распределительных клапана с 4 путями, один с механическими компонентами с учетом массы золотника, пружина клапана и демпфер и один без (идеальный клапан). Входная сила к обоим клапанам является синусоидой. Работа двух клапанов сравнена для различных частот смещения, жесткости пружины клапана и коэффициентов демпфера.

Открытая модель

Документация Simscape Fluids
