Average-Value DC-DC Converter

Среднее значение конвертер DC-DC

Библиотека:
Simscape / Электрический / Semiconductors & Converters / Конвертеры

Описание

Блок Average-Value DC-DC Converter представляет управляемое среднее значение конвертер DC-DC. Можно программировать блок как понижающий конвертер, конвертер повышения или конвертер повышения маркера путем обеспечения рабочего цикла. Схема показывает эквивалентную схему для блока с рабочим циклом, как введено. Конвертер содержит управляемый текущий источник и управляемый источник напряжения. Используйте рабочий цикл, текущую ссылку или порты ссылки напряжения как вход управления, чтобы преобразовать электроэнергию между связанными компонентами по обе стороны от конвертера.

Уравнения

Если вы устанавливаете параметр Control input на Duty cycle, текущий вход и выходное напряжение является функцией рабочего цикла и зависит от типа конвертера.

Напряжение и текущие уравнения

Тип конвертера	Выходное напряжение, $v_{2}$	Введите текущий, $i_{1}$
Маркер	$v_{2} = D u t y C y c l e \cdot v_{1}$	$i_{1} = D u t y C y c l e \cdot i_{2}$
Повышение	$v_{2} = \frac{v_{1}}{1 - D u t y C y c l e}$	$i_{1} = \frac{i_{2}}{1 - D u t y C y c l e}$
Повышение маркера	$v_{2} = \frac{D u t y C y c l e \cdot v_{1}}{1 - D u t y C y c l e}$	$i_{1} = \frac{D u t y C y c l e \cdot i_{2}}{1 - D u t y C y c l e}$

Если вы устанавливаете параметр Control input на Current reference, конвертер устанавливает текущий выход, и это вычисляет напряжение.

Точно так же, если вы устанавливаете параметр Control input на Voltage reference, конвертер устанавливает выходное напряжение, и это вычисляет ток.

Ограничения и предположения

Входное напряжение положительно.
Все типы конвертера используют ту же полярность для ввода и вывода.

Порты

Сохранение

развернуть все

`DutyCycle` — Рабочий цикл
физический | скаляр

Электрический порт сохранения сопоставлен с рабочим циклом.

Зависимости

Чтобы включить этот порт, установите Control Input на Duty Cycle.

Типы данных: double

`Iref` — Текущая ссылка
физический

Электрический порт сохранения сопоставлен с текущей ссылкой.

Зависимости

Чтобы включить этот порт, установите Control Input на Current reference.

Типы данных: double

`Vref` — Ссылка напряжения
физический

Электрический порт сохранения сопоставлен со ссылкой напряжения.

Зависимости

Чтобы включить этот порт, установите Control Input на Voltage reference.

Типы данных: double

— Положительное напряжение постоянного тока 1
электрический | скаляр

Электрический порт сохранения сопоставлен с положительным терминалом первого напряжения постоянного тока.

Типы данных: double

— Отрицательное напряжение постоянного тока 1
электрический | скаляр

Электрический порт сохранения сопоставлен с отрицательным терминалом первого напряжения постоянного тока.

Типы данных: double

— Положительное напряжение постоянного тока 2
электрический | скаляр

Электрический порт сохранения сопоставлен с положительным терминалом второго напряжения постоянного тока.

Типы данных: double

— Отрицательное напряжение постоянного тока 2
электрический | скаляр

Электрический порт сохранения сопоставлен с отрицательным терминалом второго напряжения постоянного тока.

Типы данных: double

Параметры

развернуть все

`Control input` — Вход Control
`Duty cycle` (значение по умолчанию) | `Current reference` | `Voltage reference`

Задайте вход управления, чтобы преобразовать электроэнергию между этими двумя сторонами.

`Converter type` — Тип конвертера
`Buck converter` (значение по умолчанию) | `Buck-boost converter` | `Boost converter`

Тип конвертера.

Зависимости

Чтобы включить этот параметр, установите Control Input на Duty Cycle.

`Converter efficiency` — Параметризация КПД конвертера
`Constant` (значение по умолчанию) | `Tabulated`

Задайте параметризацию КПД конвертера. Если вы выбираете Tabulated, потери проводимости будут зависеть от обеспеченного текущего выхода.

Примечание

Для сведенного в таблицу КПД метод экстраполяции является самым близким. Поэтому КПД не выходит за предел самого высокого значения или ниже самого низкого значения в параметре Efficiency vector (%).

`Efficiency (%)` — КПД конвертера
100 (значений по умолчанию) | скаляр

КПД конвертера, в проценте.

Зависимости

Чтобы включить этот параметр, установите Converter efficiency на Constant.

`Output current vector` — Вектор из текущего выхода
[0, 2, 5] `A` (значение по умолчанию) | вектор-строка по крайней мере из двух элементов

Вектор из выходных токов.

Зависимости

Чтобы включить этот параметр, установите Converter efficiency на Tabulated.

`Efficiency vector (%)` — Вектор из КПД
[90, 95, 98] (значение по умолчанию) | вектор-строка по крайней мере из двух элементов

Вектор из КПД для каждого выхода, текущего заданный в Output current vector, в проценте. Этот параметр должен иметь тот же размер Output current vector.

Зависимости

Чтобы включить этот параметр, установите Converter efficiency на Tabulated.

Примеры модели

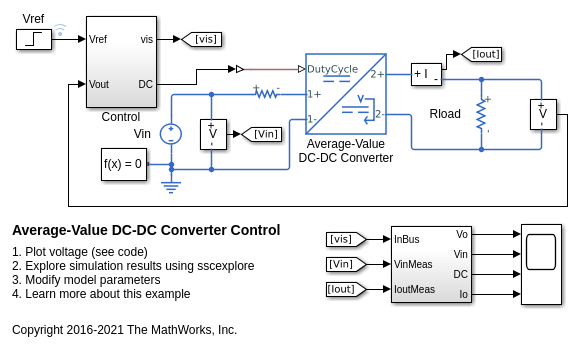

Среднее значение управление конвертером DC-DC

Управляйте выходным напряжением конвертера повышения маркера. Чтобы настроить рабочий цикл, подсистема Управления использует основанный на PI алгоритм управления. Среднее значение модель конвертера DC-DC используется, чтобы ускорить симуляцию. Входное напряжение и системная нагрузка считаются постоянные в течение симуляции. Общее время симуляции (t) составляет 0,25 с. В t = 0,15 с, ссылка напряжения изменяется и системные переключатели от режима маркера, чтобы повысить режим.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Введенный в R2018b
