Библиотеки электрических блоков

Электронные, мехатронные и блоки электроэнергетических систем, совместимые с другими блоками Simscape™

Библиотеки Simscape Electrical™ включают блоки и модели полупроводников, двигателей и компонентов для приложений, таких как электромеханическое приведение в действие, интеллектуальные сети и системы возобновляемой энергии. Можно пользоваться этими библиотеками компонентов для моделирования и симуляции электронных, мехатронных и электроэнергетических систем. Можно также использовать эти блоки и связанные функции, чтобы оценить архитектуры аналоговой схемы, ​, чтобы разработать мехатронные системы с электроприводами, ​ и анализировать генерацию, ​ преобразование, ​ передача, ​ и потребление электроэнергии на уровне сети.

Рекомендуемые примеры

Use of Peltier Device as Thermoelectric Cooler

Использование устройства Пельтье как термоэлектрический вентилятор

Устройство Пельтье, работающее в охлаждающемся режиме с горячей температурой стороны 50 degC. В охлаждающемся режиме Коэффициент эффективности (COP) ячейки Пельтье равен общему теплу, переданному через Термоэлектрический вентилятор (TEC), разделенный на электрическую входную мощность, COP = Qc/контакт.

Открытая модель
Linear LED Driver

Линейный драйвер LED

Светодиодный драйвер на основе линейного текущего регулятора. Осциллограф показывает светоотдачу и текущую производительность и напряжение питания. Выход входит в регулирование для напряжения питания, больше, чем приблизительно 12 В.

Открытая модель
MOSFET Fault in Buck Converter

Отказ MOSFET в понижающем конвертере

Как отказ может быть применен к MOSFET в конвертере степени для того, чтобы исследовать операцию схемы защиты. После того, как MOSFET становится неработающим, схема лома активируется для того, чтобы зафиксировать выходное напряжение через загрузку и в конечном счете заставить предохранитель дуть.

Открытая модель

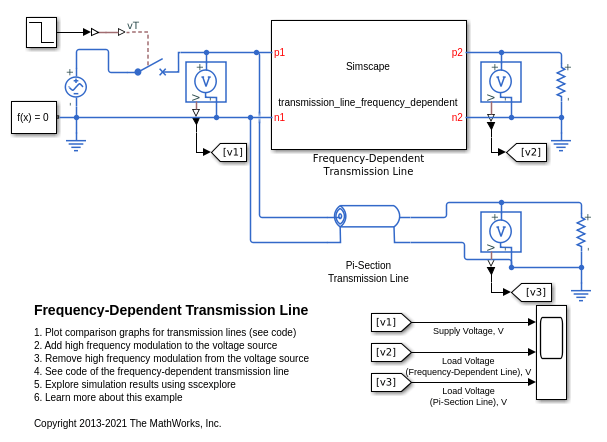

Frequency-Dependent Transmission Line

Зависимая частотой линия электропередачи

Пользовательская зависимая частотой модель линии электропередачи. Характеристическая проводимость и функция распространения сначала выведены из зависимого частотой сопротивления, реактивного сопротивления и реактивной проводимости. Полученные значения адаптированы с помощью RF Toolbox™. Универсальная модель линии (ULM) [1] затем реализована в Simscape™ на основе подходящих параметров. Результаты зависимой частотой модели линии электропередачи и классической модели линии электропередачи раздела пи сравнены.

Открытая модель
