gearConditionMetrics

Стандартные метрики для мониторинга состояния механизма

свернуть все на странице

Синтаксис

gearMetrics = gearConditionMetrics(X)

gearMetrics = gearConditionMetrics(T)

gearMetrics = gearConditionMetrics(___,Name,Value)

gearMetrics = gearConditionMetrics(T,sigVar,diffVar,regVar,resVar)

gearMetrics = gearConditionMetrics(___,'SortBy',sortByValue)

[gearMetrics,info] = gearConditionMetrics(___)

Описание

пример

gearMetrics = gearConditionMetrics(X) возвращает метрики мониторинга состояния механизма gearMetrics использование данных о вибрации в массиве ячеек X. gearConditionMetrics принимает что каждый элемент ячеек в X содержит столбцы синхронного во времени усредненного (TSA), различия, регулярных, и остаточных сигналов, в их соответствующем порядке. Если сигналы не находятся в том же порядке, то используйте Name,Value парные аргументы.

пример

gearMetrics = gearConditionMetrics(T) вычисляет метрики мониторинга состояния механизма gearMetrics от набора данных T вибрации. gearConditionMetrics принимает тот T содержит столбцы TSA, различия, регулярных, и остаточных сигналов, в их соответствующем порядке. Если сигналы не находятся в том же порядке, то используйте Name,Value парные аргументы.

пример

gearMetrics = gearConditionMetrics(___,Name,Value) позволяет вам задавать дополнительные параметры с помощью одного или нескольких аргументов пары "имя-значение".

пример

gearMetrics = gearConditionMetrics(T,sigVar,diffVar,regVar,resVar) вычисляет метрики мониторинга состояния механизма gearMetrics от набора данных T вибрацииИспользование или '' пропускать сигнал в расчете. Например, если набор данных T содержит только TSA и регулярный сигнал, используйте синтаксис следующим образом.

gearMetrics = gearConditionMetrics(T,sigVar,[],regVar,[])

пример

gearMetrics = gearConditionMetrics(___,'SortBy',sortByValue) позволяет вам задавать хронологический порядок историй сигнала с помощью sortByValue. NA4 зависит от хронологического порядка данных о вибрации начиная с gearConditionMetrics использует предыдущие наборы данных до текущего индекса, чтобы вычислить метрику.

пример

[gearMetrics,info] = gearConditionMetrics(___) также возвращает структуру info содержа информацию о таблице или fileEnsembleDatastore переменные объекта присвоены различным сигналам.

Примеры

свернуть все

Извлеките метрики мониторинга состояния механизма из сигналов вибрации

Скрипт Open Live Script

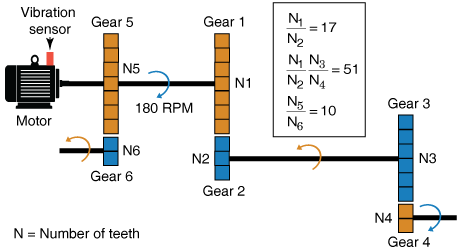

Считайте ходовую часть с шестью механизмами управляемой двигателем, который оснащен датчиком вибрации, как изображено в рисунке ниже. Механизм 1 на вале двигателя сцепляется с механизмом 2 с передаточным отношением 17:1. Итоговое передаточное отношение, то есть, отношение между механизмами 1 и 2 и механизмами 3 и 4, 51:1. Механизм 5, также на вале двигателя, сцепляется с механизмом 6 с передаточным отношением 10:1. Двигатель вращается на уровне 180 об/мин, и частота дискретизации датчика вибрации составляет 50 кГц.

Создайте набор данных.

rpm = 180;
fs = 50e3;
t = (0:1/fs:(1/3)-1/fs)'; % sample times
orderList = [17 51];
f = rpm/60*[1 orderList 10];

На практике вы использовали бы результаты измерений, такие как сигналы вибрации, полученные из акселерометра. В данном примере сгенерируйте сигнал TSA X, который является симулированными данными из датчика вибрации, смонтированного на двигателе, и затем вычислите различие, регулярные, и остаточные сигналы. Сохраните сигналы в предварительно выделенной таблице.

T = table('Size',[10 4],'VariableTypes',{'cell','cell','cell','cell'},'VariableNames',{'TSA','Diff','Reg','Res'});
for k = 1:10
    X = sin(2*pi*f(1)*t) + sin(2*pi*2*f(1)*t) + ... % motor shaft rotation and harmonic
    3*sin(2*pi*f(2)*t) + 3*sin(2*pi*2*f(2)*t) + ... % gear mesh vibration and harmonic for gears 1 and 2
    4*sin(2*pi*f(3)*t) + 4*sin(2*pi*2*f(3)*t) + ... % gear mesh vibration and harmonic for gears 3 and 4
    2*(k/6)*sin(2*pi*10*f(1)*t) + randn(size(t))/5;    % gear mesh vibration for gears 5 and 6 and noise
  res = tsaresidual(X, fs, rpm, orderList);
  dif = tsadifference(X, fs, rpm, orderList);
  reg = tsaregular(X, fs, rpm, orderList);

  T(k,'TSA') = {X};
  T(k,'Diff') = {dif};
  T(k,'Reg') = {reg};
  T(k,'Res') = {res};
end
T

T=10×4 table
          TSA                 Diff                Reg                 Res
    ________________    ________________    ________________    ________________

    {16666x1 double}    {16666x1 double}    {16666x1 double}    {16666x1 double}
    {16666x1 double}    {16666x1 double}    {16666x1 double}    {16666x1 double}
    {16666x1 double}    {16666x1 double}    {16666x1 double}    {16666x1 double}
    {16666x1 double}    {16666x1 double}    {16666x1 double}    {16666x1 double}
    {16666x1 double}    {16666x1 double}    {16666x1 double}    {16666x1 double}
    {16666x1 double}    {16666x1 double}    {16666x1 double}    {16666x1 double}
    {16666x1 double}    {16666x1 double}    {16666x1 double}    {16666x1 double}
    {16666x1 double}    {16666x1 double}    {16666x1 double}    {16666x1 double}
    {16666x1 double}    {16666x1 double}    {16666x1 double}    {16666x1 double}
    {16666x1 double}    {16666x1 double}    {16666x1 double}    {16666x1 double}

T 10x4 таблица, где каждым элементом является массив ячеек.

Вычислите метрики мониторинга состояния механизма с помощью набора данных в таблице T.

[gearMetrics1,info1] = gearConditionMetrics(T,'SignalVariable','TSA','DifferenceVariable','Diff','RegularVariable','Reg','ResidualVariable','Res')

gearMetrics1=10×9 table
     RMS      Kurtosis    CrestFactor     FM4       M6A       M8A       FM0      EnergyRatio     NA4
    ______    ________    ___________    ______    ______    ______    ______    ___________    ______

    5.1119      2.074       2.4377       2.4633    9.0009     42.31    1.5499     0.060057      2.4637
    5.1272      2.087       2.4819       1.9331    4.9869    15.634    1.5785      0.10044      4.1973
    5.1526      2.102       2.4744       1.7084    3.6211    8.8635    1.5881      0.14423      5.5871
    5.1877     2.1264       2.5443         1.63    3.1749    6.9296    1.6424      0.18889      6.7318
    5.2385     2.1566       2.5985       1.5861    2.9421    6.0165    1.6937      0.23407      7.6258
    5.2953     2.1879        2.605       1.5604    2.8046    5.4734    1.7211      0.28052      8.3807
     5.365     2.2277       2.6551       1.5423    2.7169    5.1619    1.7761      0.32511      8.8352
    5.4425     2.2574       2.6428       1.5356    2.6796     5.016    1.7945      0.37196      9.3879
    5.5269     2.2891       2.7112       1.5269    2.6344    4.8502    1.8614      0.41819      9.7477
    5.6219     2.3214       2.6979       1.5202    2.6015    4.7342    1.8892      0.46377      10.022

info1 = struct with fields:
        SignalVariable: 'TSA'
    DifferenceVariable: 'Diff'
       RegularVariable: 'Reg'
      ResidualVariable: 'Res'
                SortBy: [1x0 char]

Заметьте, что метрики механизма изменяются должный дать сбой в mesh механизма между механизмами 5 и 6. NA4 значение очень чувствительно к отказу и его распространению, когда это значительно увеличивается в значении по различным наборам данных.

info1 содержит информацию о переменных, которые были использованы для расчета метрики.

В качестве альтернативы можно также вычислить метрическое использование после синтаксиса.

[gearMetrics2,info2] = gearConditionMetrics(T,'TSA','Diff','Reg','Res')

gearMetrics2=10×9 table
     RMS      Kurtosis    CrestFactor     FM4       M6A       M8A       FM0      EnergyRatio     NA4
    ______    ________    ___________    ______    ______    ______    ______    ___________    ______

    5.1119      2.074       2.4377       2.4633    9.0009     42.31    1.5499     0.060057      2.4637
    5.1272      2.087       2.4819       1.9331    4.9869    15.634    1.5785      0.10044      4.1973
    5.1526      2.102       2.4744       1.7084    3.6211    8.8635    1.5881      0.14423      5.5871
    5.1877     2.1264       2.5443         1.63    3.1749    6.9296    1.6424      0.18889      6.7318
    5.2385     2.1566       2.5985       1.5861    2.9421    6.0165    1.6937      0.23407      7.6258
    5.2953     2.1879        2.605       1.5604    2.8046    5.4734    1.7211      0.28052      8.3807
     5.365     2.2277       2.6551       1.5423    2.7169    5.1619    1.7761      0.32511      8.8352
    5.4425     2.2574       2.6428       1.5356    2.6796     5.016    1.7945      0.37196      9.3879
    5.5269     2.2891       2.7112       1.5269    2.6344    4.8502    1.8614      0.41819      9.7477
    5.6219     2.3214       2.6979       1.5202    2.6015    4.7342    1.8892      0.46377      10.022

info2 = struct with fields:
        SignalVariable: 'TSA'
    DifferenceVariable: 'Diff'
       RegularVariable: 'Reg'
      ResidualVariable: 'Res'
                SortBy: [1x0 char]

Вычислите метрики условия механизма из Datastore ансамбля

Скрипт Open Live Script

Рассмотрите gearData.zip, набор 9 наборов данных, где каждый файл содержит отдельные расписания для TSA, различия, регулярных и остаточных сигналов.

Извлеките сжатые файлы, считайте данные в расписаниях и создайте fileEnsembleDatastore объект с помощью данных о расписании. Для получения дополнительной информации о создании datastore ансамбля файла смотрите fileEnsembleDatastore.

unzip gearData.zip;
ens = fileEnsembleDatastore(pwd,'.mat');
% Make sure that the function for reading data is on path
addpath(fullfile(matlabroot,'examples','predmaint','main'))
ens.ReadFcn = @readData;
ens.DataVariables = {'TSA','Diff','Reg','Res'};
ens.SelectedVariables = ens.DataVariables;

Вычислите метрики условия механизма с помощью данных в datastore ансамбля.

[gearMetrics,info] = gearConditionMetrics(ens,'SignalVariable','TSA','DifferenceVariable','Diff','RegularVariable','Reg','ResidualVariable','Res')

gearMetrics=9×9 table
     RMS      Kurtosis    CrestFactor     FM4       M6A       M8A       FM0      EnergyRatio     NA4
    ______    ________    ___________    ______    ______    ______    ______    ___________    ______

    5.1119     2.0734       2.3417       2.4977    9.3854    45.859    1.4919     0.060189      2.4981
    5.1271      2.086       2.3714       1.9236    4.9222    15.262    1.5155      0.10018      4.1509
    5.1526      2.101       2.3938       1.7199    3.6873    9.1708    1.5398      0.14418      5.6187
    5.1882     2.1247       2.4128       1.6283    3.1667    6.9051    1.5589      0.18951      6.7806
     5.238     2.1572         2.45       1.5816    2.9135    5.8919    1.5994      0.23373      7.5444
    5.2947     2.1888       2.4253       1.5571    2.7877    5.4113    1.5956      0.28007      8.3138
    5.3657      2.226       2.4526       1.5443    2.7251    5.1856    1.6297      0.32562      8.8783
    5.4421     2.2564        2.447       1.5341    2.6718    4.9888    1.6549      0.37177      9.3428
    5.5254     2.2867       2.4349       1.5269    2.6354    4.8572    1.6763      0.41747      9.6986

info = struct with fields:
        SignalVariable: 'TSA'
    DifferenceVariable: 'Diff'
       RegularVariable: 'Reg'
      ResidualVariable: 'Res'
                SortBy: [1x0 char]

Выходная таблица содержит 9 строк метрик, где каждая строка соответствует одному набору данных.

rmpath(fullfile(matlabroot,'examples','predmaint','main')) % Reset path

Входные параметры

свернуть все

`X` — Набор данных Vibration
массив ячеек матриц | массив ячеек расписаний

Набор данных Vibration в виде массива ячеек матриц или расписаний, где каждая ячейка содержит сигналы, соответствующие одному времени в хронологической записи. Каждый элемент ячеек в X содержит столбцы данных о вибрации, представляющих комбинацию TSA, различия, регулярных, и остаточных сигналов.

`T` — Набор данных Vibration
расписание | таблица векторов | таблица таблиц/расписаний | `fileEnsembleDatastore` объект

Набор данных Vibration в виде расписания, таблицы векторов, таблицы таблиц/расписаний или fileEnsembleDatastore объект. Каждый член (строка) T содержит сигналы, соответствующие одному времени в хронологической записи. Когда T таблица, каждый табличный элемент содержит сигнальный вектор или таблицу/расписание с одной числовой переменной столбца. Табличные переменные представляют TSA, различие, регулярные, и остаточные сигналы.

Когда T одно расписание, gearConditionMetrics интерпретирует его как отдельную ячейку того же расписания. Например, считайте одно расписание TT. Команда gearConditionMetrics(TT) интерпретирован как gearConditionMetrics({T}).

`sigVar` — Переменная сигнала TSA
представьте в виде строки | символьный массив

Переменная сигнала TSA в виде строки или символьного массива. sigVar эквивалентно 'SignalVariable'пара "имя-значение".

`diffVar` — Переменная сигнала различия
представьте в виде строки | символьный массив

Переменная сигнала различия в виде строки или символьного массива. diffVar эквивалентно 'DifferenceVariable'пара "имя-значение".

`regVar` — Регулярная переменная сигнала
представьте в виде строки | символьный массив

Регулярная переменная сигнала в виде строки или символьного массива. regVar эквивалентно 'RegularVariable'пара "имя-значение".

`resVar` — Остаточная переменная сигнала
представьте в виде строки | символьный массив

Остаточная переменная сигнала в виде строки или символьного массива. resVar эквивалентно 'ResidualVariable'пара "имя-значение".

`sortByValue` — Значение `'SortBy'`
строка

Значение 'SortBy'В виде строки. Для получения дополнительной информации см. 'SortBy'.

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: …,'SortBy','FaultCode'

`SignalVariable` — Переменная сигнала TSA
первый столбец данных (значение по умолчанию) | представляет в виде строки | символьный массив

Переменная сигнала TSA в виде разделенной запятой пары, состоящей из 'SignalVariable'и строка или символьный массив.

'SignalVariable'должно быть допустимое имя табличной переменной, когда набор данных задан как таблица или расписание. Когда данные заданы как массив ячеек матриц, значения ’Var1’,’Var2’,... может использоваться, чтобы относиться к столбцам данных. Если 'SignalVariable'не задан, gearConditionMetrics принимает, что столбец First Data содержит сигнал TSA.

RMS, Kurtosis, Crest Factor, и FM0 метрики требуют сигнала TSA для расчета. Если сигнал TSA не доступен, gearConditionMetrics возвращает NaN для этих метрик.

`DifferenceVariable` — Переменная сигнала различия
второй столбец данных (значение по умолчанию) | представляет в виде строки | символьный массив

Переменная сигнала различия в виде разделенной запятой пары, состоящей из 'DifferenceVariable'и строка или символьный массив.

'DifferenceVariable'должно быть допустимое имя табличной переменной, когда набор данных задан как таблица или расписание. Когда данные заданы как массив ячеек матриц, значения ’Var1’,’Var2’,... может использоваться, чтобы относиться к столбцам данных. Если 'DifferenceVariable'не задан, gearConditionMetrics принимает, что второй столбец данных содержит сигнал различия.

FM4, M6A, M8A и Energy Ratio метрики требуют сигнала различия для расчета. Если сигнал различия не доступен, gearConditionMetrics возвращает NaN для этих метрик.

Для получения дополнительной информации о сигналах различия смотрите tsadifference.

`RegularVariable` — Регулярная переменная сигнала
третий столбец данных (значение по умолчанию) | представляет в виде строки | символьный массив

Регулярная переменная сигнала в виде разделенной запятой пары, состоящей из 'RegularVariable'и строка или символьный массив.

'RegularVariable'должно быть допустимое имя табличной переменной, когда набор данных задан как таблица или расписание. Когда данные заданы как массив ячеек матриц, значения ’Var1’,’Var2’,... может использоваться, чтобы относиться к столбцам данных. Если 'RegularVariable'не задан, gearConditionMetrics принимает, что третий столбец данных содержит регулярный сигнал.

FM0 и Energy Ratio метрики требуют регулярного сигнала для расчета. Если регулярный сигнал не доступен, gearConditionMetrics возвращает NaN для этих метрик.

Для получения дополнительной информации о регулярных сигналах смотрите tsaregular.

`ResidualVariable` — Остаточная переменная сигнала
четвертый столбец данных (значение по умолчанию) | представляет в виде строки | символьный массив

Остаточная переменная сигнала в виде разделенной запятой пары, состоящей из 'ResidualVariable'и строка или символьный массив.

'ResidualVariable'должно быть допустимое имя табличной переменной, когда набор данных задан как таблица или расписание. Когда данные заданы как массив ячеек матриц, значения ’Var1’,’Var2’,... может использоваться, чтобы относиться к столбцам данных. Если 'ResidualVariable'не задан, gearConditionMetrics принимает, что четвертый столбец данных содержит остаточный сигнал.

NA4 метрика требует остаточного сигнала для расчета. Если остаточный сигнал не доступен, gearConditionMetrics возвращает NaN для NA4.

Для получения дополнительной информации об остаточных сигналах смотрите tsaresidual.

`SortBy` — Переменная упорядоченного расположения сигнала
'' (значение по умолчанию) | строка

Переменная упорядоченного расположения сигнала в виде разделенной запятой пары, состоящей из 'SortBy'и строка. Используйте 'SortBy'чтобы заказать истории сигнала в порядке возрастания только, когда входной набор данных T таблица векторов или таблица таблиц/расписаний. gearConditionMetrics сортирует строки в порядке возрастания относительно 'SortBy'прежде, чем вычислить gearMetrics. Значение в заданном столбце таблицы должно быть допустимым входом к 'SortBy. Для получения дополнительной информации смотрите sort.

Если 'SortBy'не задан или если набор данных является массивом ячеек или fileEnsembleDatastore, затем истории сигнала приняты, чтобы быть в порядке возрастания, то есть, более старые данные наверху.

Выходные аргументы

свернуть все

`gearMetrics` — Метрики мониторинга состояния механизма
таблица

Метрики мониторинга состояния механизма, возвращенные как таблица, где каждая строка соответствует своему соответствующему члену в X или T. gearConditionMetrics возвращает контрольные метрики следующего условия:

Вычисленный из сигнала TSA

Root-Mean Square (RMS) — Указывает на общее условие коробки передач на более поздних этапах ухудшения. RMS чувствительно к загрузке коробки передач и изменениям скорости.
Kurtosis — Четвертый порядок нормировал момент сигнала, который указывает на главный peaks в амплитудном распределении. Сигнал, состоящий исключительно из Гауссова распределенного шума, имеет аппроксимированное значение эксцесса 3. Kurtosis значения выше для поврежденных зубчатых передач из-за резкого peaks в амплитудном распределении сигнала.
Crest Factor (CF) — Отношение пикового значения сигнала к RMS значение, которое указывает на ранние знаки повреждения, особенно где сигналы вибрации показывают импульсивные черты.

Вычисленный из сигнала различия

FM4 — Описывает, как остроконечный или плоский различие сигнализирует, что амплитуда. FM4 нормирован на квадрат отклонения и обнаруживает отказы, изолированные только к конечному числу зубов в mesh механизма.
M6A — Описывает, как остроконечный или плоский различие сигнализирует, что амплитуда. M6A нормирован на куб отклонения и указывает на поверхностное повреждение на вращающихся компонентах машины.
M8A — Улучшенная версия M6A индикатор. M8A нормирован на четвертую степень отклонения.

Вычисленный из соединения сигналов

FM0 — Сравнивает отношение пикового значения сигнала TSA к энергии регулярного сигнала. FM0 идентифицирует главные аномалии, такие как перелом зуба или тяжелый износ, в запутывающем шаблоне механизма.
Energy Ratio (ER) — Отношение между энергией различия сигнализирует и энергия регулярного запутывающего компонента. Energy Ratio указывает на тяжелый износ, где несколько зубов на механизме повреждены.

Вычисленный из набора остаточных сигналов

NA4 — Улучшенная версия FM4 индикатор. NA4 указывает на начало повреждения и продолжает реагировать на повреждение, когда это распространяется и увеличивается в величине.

gearConditionMetrics возвращает NaN для метрик, когда их соответствующие сигналы не доступны для расчета. Для получения дополнительной информации об этих метриках, см. Алгоритмы.

`info` — Информация о присвоении сигнала
структура

Информация о присвоении сигнала, возвращенная как структура со следующими полями:

DifferenceVariable — Имя переменной различия
RegularVariable — Регулярное имя переменной
ResidualVariable — Остаточное имя переменной
SignalVariable — Имя переменной сигнала TSA
SortBy — Сигнал заказывая имя переменной

Алгоритмы

Root Mean Square (RMS)

Среднеквадратичное значение (RMS) сигнала TSA вычисляется с помощью rms команда. Поскольку TSA сигнализирует о x, RMS вычисляется как,

$RMS (x) = \sqrt{\frac{1}{N} \sum_{i = 1}^{N} x_{i}^{2}} .$

Здесь, N является количеством выборок данных.

RMS обычно хороший индикатор полного условия коробок передач, но не хороший индикатор начинающегося зубного отказа. Также полезно обнаружить несбалансированные вращающиеся элементы. RMS из стандартного нормального распределения 1.

Для получения дополнительной информации смотрите rms.

Kurtosis

Эксцесс является мерой того, насколько склонный к выбросу распределение. Эксцесс стандартного нормального распределения равняется 3. Распределения, которые являются более склонными к выбросу, имеют значения эксцесса, больше, чем 3; распределения, которые являются менее склонными к выбросу, имеют значения эксцесса меньше чем 3.

gearConditionMetrics вычисляет значение эксцесса сигнала TSA использование kurtosis команда. Эксцесс последовательности задан как,

$Kurtosis (x) = \frac{\frac{1}{N} \sum_{i = 1}^{N} {(x_{i} - \bar{x})}^{4}}{{[\frac{1}{N} \sum_{i = 1}^{N} {(x_{i} - \bar{x})}^{2}]}^{2}} .$

Здесь, $\bar{x}$ среднее значение сигнала TSA x.

Для получения дополнительной информации смотрите kurtosis.

Crest Factor (CF)

Crest Factor отношение положительного пикового значения входного сигнала x к RMS значение. gearConditionMetrics вычисляет фактор гребня сигнала TSA использование peak2rms команда.

Фактор гребня последовательности задан как,

$CF (x) = \frac{P (x)}{RMS (x)} .$

Здесь, P(x) является пиковым значением сигнала TSA.

Фактор гребня указывает на относительный размер peaks к действующему значению сигнала. Это - хороший индикатор повреждения механизма на его ранних стадиях, где сигналы вибрации показывают импульсивные черты.

FM4

FM4 индикатор используется, чтобы обнаружить отказы, изолированные только к ограниченному количеству зубов в mesh механизма. FM4 задан как нормированный эксцесс сигнала [4] различия. FM4 из стандартного нормального распределения 3.

FM4 вычисляется как,

$FM4 (d) = \frac{\frac{1}{N} \sum_{i = 1}^{N} {(d_{i} - \bar{d})}^{4}}{{[\frac{1}{N} \sum_{i = 1}^{N} {(d_{i} - \bar{d})}^{2}]}^{2}}$

где, $\bar{d}$ среднее значение сигнала различия d.

M6A

M6A индикатор используется, чтобы обнаружить поверхностное повреждение на компонентах машинного оборудования. M6A использует ту же теорию как FM4 метрика, но использование шестой момент сигнала различия нормирован на куб отклонения. M6A из стандартного нормального распределения 15. Следовательно, M6A как ожидают, будет более чувствителен к peaks в сигнале различия. gearConditionMetrics использует moment команда, чтобы вычислить M6A.

M6A вычисляется как,

$M6A (d) = \frac{\frac{1}{N} \sum_{i = 1}^{N} {(d_{i} - \bar{d})}^{6}}{{[\frac{1}{N} \sum_{i = 1}^{N} {(d_{i} - \bar{d})}^{2}]}^{3}}$

где, $\bar{d}$ среднее значение сигнала различия d.

M8A

M8A индикатор является улучшенной версией M6A. Это, как ожидают, будет более чувствительно к peaks в сигнале различия начиная с M6A нормирован на четвертую степень отклонения. M8A из стандартного нормального распределения 105. Это вычисляется как,

$M8A (d) = \frac{\frac{1}{N} \sum_{i = 1}^{N} {(d_{i} - \bar{d})}^{8}}{{[\frac{1}{N} \sum_{i = 1}^{N} {(d_{i} - \bar{d})}^{2}]}^{4}} .$

FM0

FM0 полезно в обнаружении главных аномалий в шаблоне сцеплений механизма. Это делает так путем сравнения максимальной амплитуды от пика к пику сигнала TSA к сумме амплитуд запутывающих частот и их гармоник. gearConditionMetrics использует комбинацию peak2peak и fft команды, чтобы вычислить FM0 метрика.

FM0 вычисляется как,

$FM0 (x) = \frac{P P (x)}{\sum_{i = 1}^{N} A (i)}$

где, PP(x) является пиком к пиковым значениям сигнала TSA. A содержит амплитуды частотного диапазона на частотах mesh и их гармониках, который представляет энергию регулярного сигнала.

A вычисляется как,

$A = \frac{f f t (R (t))}{N}$

где, R(t) является регулярным сигналом.

Energy Ratio (ER)

Energy Ratio задан как отношение стандартных отклонений различия и регулярных сигналов [1]. Полезно как индикатор тяжелого универсального износа, где несколько зубов на механизме повреждены.

Energy Ratio вычисляется как,

$ER (x) = \frac{σ (d)}{σ (R)}$

где, d и R представляют различие и регулярные сигналы, соответственно.

NA4

NA4 улучшенная версия FM4 индикатор [3]. NA4 указывает на начало повреждения и продолжает реагировать на повреждение, когда это распространяется и увеличивается в величине.

NA4 вычисляется как,

$NA4 (r, k) = \frac{\frac{1}{N} \sum_{i = 1}^{N} {(r_{i k} - {\bar{r}}_{k})}^{4}}{{[\frac{1}{k} \sum_{j = 1}^{k} \frac{1}{N} \sum_{i = 1}^{N} {(r_{i j} - {\bar{r}}_{j})}^{2}]}^{2}}$

где нормализацией является через все наборы данных вибрации до текущего времени k с помощью рабочего среднего значения отклонений остаточных сигналов.

Ссылки

[1] Келлер, Джонатан А. и П. Грэбилл. "Контроль вибрации ММ-60A основной передачи планетарный отказ несущей". Ежегодное Вертолетное Общество американца продолжений Форума. Издание 59. № 2. American Helicopter Society, Inc, 2003.

[2] Večeř, P., Марсель Крейдл и R. Šmíd. "Индикаторы состояния для систем контроля состояния коробки передач". Страницы 35-43, 45.6 Acta Polytechnica (2005).

[3] Zakrajsek, Джеймс Дж., Деннис П. Таунсенд и Гарри Дж. Декер. "Анализ методов обнаружения отказа механизма в применении к делающим ямки данным об отказе усталости". Технический Меморандум 105950. № NASA-E-7470. НАСА, 1993.

[4] Zakrajsek, Джеймс Дж. "Расследование механизма поймал в сети методы предсказания отказа". MS Университет Кливленда тезиса, 1989.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

Данные хранимы в fileEnsembleDatastore и workspaceEnsemble объекты, а также данные в форме длинного массива не поддерживаются.
Аргументы положения не поддерживаются. Например, синтаксис M = gearConditionMetrics(T,sigvar,difvar,regvar,resvar) не поддерживается.
Сортировка таблицы столбцом таблицы со значениями, перенесенными в ячейки, не поддерживается. Например, значения столбца Order должен быть скаляр для синтаксиса M = gearConditionMetrics(T,'SortBy','Order').

Темы

Индикаторы состояния для мониторинга состояния механизма

Введенный в R2019a

Документация

gearConditionMetrics

Синтаксис

Описание

Примеры

Извлеките метрики мониторинга состояния механизма из сигналов вибрации

Вычислите метрики условия механизма из Datastore ансамбля

Входные параметры

`X` — Набор данных Vibration
массив ячеек матриц | массив ячеек расписаний

`T` — Набор данных Vibration
расписание | таблица векторов | таблица таблиц/расписаний | `fileEnsembleDatastore` объект

`sigVar` — Переменная сигнала TSA
представьте в виде строки | символьный массив

`diffVar` — Переменная сигнала различия
представьте в виде строки | символьный массив

`regVar` — Регулярная переменная сигнала
представьте в виде строки | символьный массив

`resVar` — Остаточная переменная сигнала
представьте в виде строки | символьный массив

`sortByValue` — Значение `'SortBy'`
строка

Аргументы name-value

`SignalVariable` — Переменная сигнала TSA
первый столбец данных (значение по умолчанию) | представляет в виде строки | символьный массив

`DifferenceVariable` — Переменная сигнала различия
второй столбец данных (значение по умолчанию) | представляет в виде строки | символьный массив

`RegularVariable` — Регулярная переменная сигнала
третий столбец данных (значение по умолчанию) | представляет в виде строки | символьный массив

`ResidualVariable` — Остаточная переменная сигнала
четвертый столбец данных (значение по умолчанию) | представляет в виде строки | символьный массив

`SortBy` — Переменная упорядоченного расположения сигнала
'' (значение по умолчанию) | строка

Выходные аргументы

`gearMetrics` — Метрики мониторинга состояния механизма
таблица

`info` — Информация о присвоении сигнала
структура

Алгоритмы

Ссылки

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Темы

Документация Predictive Maintenance Toolbox

Поддержка

Документация

gearConditionMetrics

Синтаксис

Описание

Примеры

Извлеките метрики мониторинга состояния механизма из сигналов вибрации

Вычислите метрики условия механизма из Datastore ансамбля

Входные параметры

X — Набор данных Vibration массив ячеек матриц | массив ячеек расписаний

T — Набор данных Vibration расписание | таблица векторов | таблица таблиц/расписаний | fileEnsembleDatastore объект

sigVar — Переменная сигнала TSA представьте в виде строки | символьный массив

diffVar — Переменная сигнала различия представьте в виде строки | символьный массив

regVar — Регулярная переменная сигнала представьте в виде строки | символьный массив

resVar — Остаточная переменная сигнала представьте в виде строки | символьный массив

sortByValue — Значение 'SortBy' строка

Аргументы name-value

SignalVariable — Переменная сигнала TSA первый столбец данных (значение по умолчанию) | представляет в виде строки | символьный массив

DifferenceVariable — Переменная сигнала различия второй столбец данных (значение по умолчанию) | представляет в виде строки | символьный массив

RegularVariable — Регулярная переменная сигнала третий столбец данных (значение по умолчанию) | представляет в виде строки | символьный массив

ResidualVariable — Остаточная переменная сигнала четвертый столбец данных (значение по умолчанию) | представляет в виде строки | символьный массив

SortBy — Переменная упорядоченного расположения сигнала '' (значение по умолчанию) | строка

Выходные аргументы

gearMetrics — Метрики мониторинга состояния механизма таблица

info — Информация о присвоении сигнала структура

Алгоритмы

Ссылки

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Темы

Документация Predictive Maintenance Toolbox

Поддержка

`X` — Набор данных Vibration
массив ячеек матриц | массив ячеек расписаний

`T` — Набор данных Vibration
расписание | таблица векторов | таблица таблиц/расписаний | `fileEnsembleDatastore` объект

`sigVar` — Переменная сигнала TSA
представьте в виде строки | символьный массив

`diffVar` — Переменная сигнала различия
представьте в виде строки | символьный массив

`regVar` — Регулярная переменная сигнала
представьте в виде строки | символьный массив

`resVar` — Остаточная переменная сигнала
представьте в виде строки | символьный массив

`sortByValue` — Значение `'SortBy'`
строка

`SignalVariable` — Переменная сигнала TSA
первый столбец данных (значение по умолчанию) | представляет в виде строки | символьный массив

`DifferenceVariable` — Переменная сигнала различия
второй столбец данных (значение по умолчанию) | представляет в виде строки | символьный массив

`RegularVariable` — Регулярная переменная сигнала
третий столбец данных (значение по умолчанию) | представляет в виде строки | символьный массив

`ResidualVariable` — Остаточная переменная сигнала
четвертый столбец данных (значение по умолчанию) | представляет в виде строки | символьный массив

`SortBy` — Переменная упорядоченного расположения сигнала
'' (значение по умолчанию) | строка

`gearMetrics` — Метрики мониторинга состояния механизма
таблица

`info` — Информация о присвоении сигнала
структура

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.
