rfplot
Постройте входной коэффициент отражения и усиление преобразователя соответствия с сетью
Синтаксис
Описание
rfplot( строит входной коэффициент отражения и усиление преобразователя соответствующей сети, когда расположено каскадом между импедансами загрузки и источником. Этот график сравнивает фактическую эффективность сети против целей эффективности.mnobj)
rfplot( графики с помощью значений, вычисленных на каждой частоте в mnobj,frequencylist)frequencylist.
rfplot( эффективность графиков соответствия с сетями задана в mnobj,frequencylist,circuitindices)circuitindices.
hline = rfplot(mnobj,frequencylist,circuitindices)
Примеры
Соответствие с сетью от дипольной антенны
Создайте дипольную антенну и создайте S-параметры антенны. Этот пример требует Antenna Toolbox.
d = dipole('Length', 0.103, 'Width',0.0022); freq = linspace(0.5e9,2.5e9,1001); sd = sparameters(d, freq);
В качестве альтернативы загрузите S-параметры из файла MAT
% load('sparams_dipole.mat')Создайте соответствующую сеть из S-параметров.
n = matchingnetwork('LoadImpedance',sd,'Components',3,... 'LoadedQ',7,'CenterFrequency',2e9);
Получите параметры оценки сети.
t = getEvaluationParameters(n)
t=1×6 table
Parameter Comparison Goal Band Weight Source
_________ __________ ______ _________________________ ______ _____________
{'Gt'} {'>'} {[-3]} {[1.8571e+09 2.1429e+09]} {[1]} {'Automatic'}

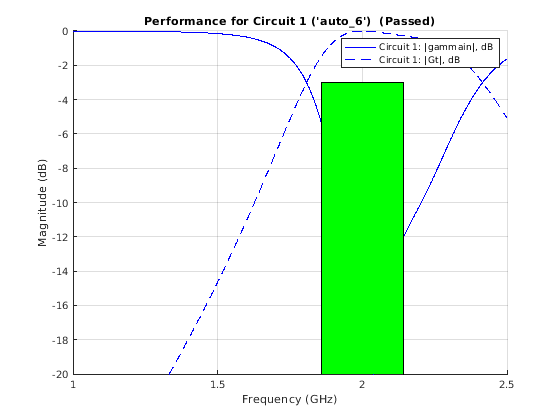

Постройте отражательный коэффициент и усиление преобразователя схемы сети соответствия 1 в частотном диапазоне от 1 ГГц до 2,5 ГГц.
rfplot(n, (1e9:0.001e9:2.5e9),1);

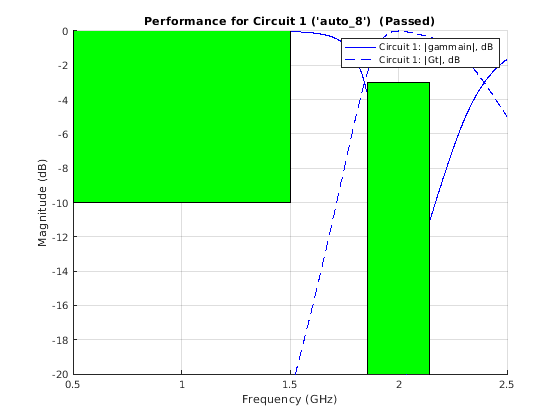

Добавьте новый параметр оценки, чтобы сравнить усиление преобразователя, чтобы иметь сокращение меньше чем-10 дБ. Используйте частотный диапазон от 0,5 ГГц до 1,5 ГГц. Постройте сравнения.
n = addEvaluationParameter(n, 'Gt', '<', -10, [0.5e9 1.5e9], 1); t = getEvaluationParameters(n)
t=2×6 table
Parameter Comparison Goal Band Weight Source
_________ __________ _______ _________________________ ______ __________________
{'Gt'} {'>'} {[ -3]} {[1.8571e+09 2.1429e+09]} {[1]} {'Automatic' }
{'Gt'} {'<'} {[-10]} {[ 500000000 1.5000e+09]} {[1]} {'User-specified'}
rfplot(n, (1e9:0.001e9:2.5e9),1);
Очистите параметры оценки.
n = clearEvaluationParameter(n,1); t = getEvaluationParameters(n)
t=1×6 table
Parameter Comparison Goal Band Weight Source
_________ __________ _______ ________________________ ______ __________________
{'Gt'} {'<'} {[-10]} {[500000000 1.5000e+09]} {[1]} {'User-specified'}
