sparameters

Вычислите S-параметры для данных RF, сети, схемы и соответствия с сетевыми объектами

свернуть все на странице

Синтаксис

sobj = sparameters(filename)

sobj = sparameters(data,freq)

sobj = sparameters(data,freq,Z0)

sobj = sparameters(rfobj,freq)

sobj = sparameters(rfobj,freq,Z0)

sobj = sparameters(netparamobj)

sobj = sparameters(netparamobj,Z0)

sobj = sparameters(rfdataorckt)

sobj = sparameters(mnobj)

sobj = sparameters(mnobj,freq)

sobj = sparameters(mnobj,freq,Z0)

sobj = sparameters(___,circuitindices)

Описание

пример

sobj = sparameters(filename) создает S-объект-параметра sobj путем импортирования данных из файла Пробного камня задан filename.

sobj = sparameters(data,freq) создает S-объект-параметра из данных S-параметра, data, и частоты, freq.

sobj = sparameters(data,freq,Z0) создает S-объект-параметра из данных S-параметра, data, и частоты, freq, с данным ссылочным импедансом Z0.

sobj = sparameters(rfobj,freq) вычисляет S-параметры объекта RF, такие как объект фильтра, объект схемы, объект линии электропередачи, объект серии RLC, объект RLC шунта, объект аттенюатора или объект антенны RF со ссылочным импедансом по умолчанию.

пример

sobj = sparameters(rfobj,freq,Z0) вычисляет S-параметры объекта RF, такие как объект фильтра, объект схемы или объект линии электропередачи с данным ссылочным импедансом Z0.

sobj = sparameters(netparamobj) преобразует сетевой объект параметра, netparamobj, к S-объекту-параметра со ссылочным импедансом по умолчанию.

пример

sobj = sparameters(netparamobj,Z0) преобразует сетевой объект параметра, netparamobj, к S-объекту-параметра с данным ссылочным импедансом, Z0.

пример

sobj = sparameters(rfdataorckt) данные о сети извлечений из rfdataobj или rfcktobj и преобразует его в S-объект-параметра.

sobj = sparameters(mnobj) возвращает S-параметры лучшей созданной соответствующей сети, оцененной в списке частот, созданном из импеданса загрузки и источника.

sobj = sparameters(mnobj,freq) возвращает S-параметры лучшей созданной соответствующей сети на каждой заданной частоте.

sobj = sparameters(mnobj,freq,Z0) возвращает S-параметры лучшей созданной соответствующей сети на каждой заданной частоте и характеристическом импедансе, Z0.

пример

sobj = sparameters(___,circuitindices) возвращает массив S-объектов-параметра, одного объекта для каждой схемы, обозначенной в circuitindicesИспользуйте эту опцию с любыми комбинациями входных аргументов в предыдущих синтаксисах.

Примеры

свернуть все

Извлеките и постройте S-параметры файла

Скрипт Open Live Script

Извлеките S-параметры из файла default.s2p и постройте его.

S = sparameters('default.s2p');
disp(S)

  sparameters: S-parameters object

       NumPorts: 2
    Frequencies: [191x1 double]
     Parameters: [2x2x191 double]
      Impedance: 50

  rfparam(obj,i,j) returns S-parameter Sij

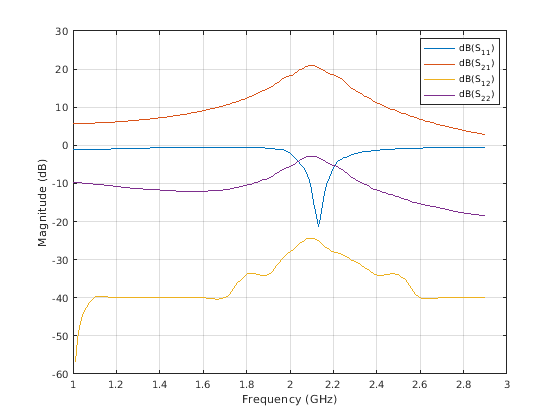

Отобразите извлеченные данные S-параметров на графике.

rfplot(S)

$Figure contains an axes object. The axes object contains 4 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{12}), dB(S_{22}).$

Вычислите S-параметры объекта схемы

Скрипт Open Live Script

Создайте элемент резистора R50 и добавьте его в объект example2 схемы . Вычислите S-параметры example2 .

hR1 = resistor(50,'R50');
hckt1 = circuit('example2');
add(hckt1,[1 2],hR1)
setports (hckt1, [1 0],[2 0])
freq = linspace (1e3,2e3,100);
S = sparameters(hckt1,freq,100);
disp(S)

  sparameters: S-parameters object

       NumPorts: 2
    Frequencies: [100x1 double]
     Parameters: [2x2x100 double]
      Impedance: 100

  rfparam(obj,i,j) returns S-parameter Sij

Преобразуйте Y-параметры в S-параметры

Скрипт Open Live Script

Извлеките Y-параметры из файла default.s2p. Преобразуйте получившиеся Y-параметры в S-параметры.

Y1 = yparameters('default.s2p');
S1 = sparameters(Y1,100);
disp(Y1)

  yparameters: Y-parameters object

       NumPorts: 2
    Frequencies: [191x1 double]
     Parameters: [2x2x191 double]

  rfparam(obj,i,j) returns Y-parameter Yij

disp(S1)

  sparameters: S-parameters object

       NumPorts: 2
    Frequencies: [191x1 double]
     Parameters: [2x2x191 double]
      Impedance: 100

  rfparam(obj,i,j) returns S-parameter Sij

Преобразуйте объект данных RF в S-параметры

Скрипт Open Live Script

file = 'default.s2p';
h = read(rfdata.data, file);
S = sparameters(h)

S =
  sparameters: S-parameters object

       NumPorts: 2
    Frequencies: [191x1 double]
     Parameters: [2x2x191 double]
      Impedance: 50.0000 + 0.0000i

  rfparam(obj,i,j) returns S-parameter Sij

Вычислите S-параметры соответствия с сетевой схемой

Скрипт Open Live Script

В этом примере показано, как вычислить S-параметры для недавно созданной сети соответствия для автоматически сгенерированной схемы № 2 со ссылочным импедансом 100 Ом.

n       = matchingnetwork('LoadImpedance',100,'Components',3);
freq    = linspace(n.CenterFrequency-n.Bandwidth/2,n.CenterFrequency+n.Bandwidth/2);
RefZ0   = 100;
ckt_no  = 2;
s       = sparameters(n,freq,RefZ0,ckt_no)

s =
  sparameters: S-parameters object

       NumPorts: 2
    Frequencies: [100x1 double]
     Parameters: [2x2x100 double]
      Impedance: 100

  rfparam(obj,i,j) returns S-parameter Sij

S-параметры линии электропередачи RLCG

Скрипт Open Live Script

Создайте линию электропередачи RLCG с помощью этих технических требований:

Резистор: 100 Ом
Конденсатор: 1 пФ

rlcglinetxline = txlineRLCGLine('R',100,'C',1e-12)

rlcglinetxline =
  txlineRLCGLine: RLCGLine element

           Name: 'RLCGLine'
      Frequency: 1.0000e+09
              R: 100
              L: 0
              C: 1.0000e-12
              G: 0
       IntpType: 'Linear'
     LineLength: 0.0100
    Termination: 'NotApplicable'
       StubMode: 'NotAStub'
       NumPorts: 2
      Terminals: {'p1+'  'p2+'  'p1-'  'p2-'}

Вычислите S-параметры линии электропередачи на уровне 1 ГГц.

sparam = sparameters(rlcglinetxline,1e9);

Входные параметры

свернуть все

`data` — Данные S-параметра
массив комплексных чисел

Данные S-параметра в виде массива комплексных чисел, размера N-by-N-by-K.

`rfobj` — Объект RF
объект схемы | `rffilter` возразите | объект линии электропередачи | `seriesRLC` возразите | `shuntRLC` возразите | `attenuator` возразите | `rfantenna` объект

Объект RF в виде одного из следующего:

Объект Circuit	`circuit`
Объект фильтра RF	`rffilter` и `lcladder`.
Объекты линии электропередачи	`txlineCoaxial` `txlineCPW` `txlineMicrostrip` `txlineParallelPlate` `txlineRLCGLine` `txlineTwoWire` `txlineEquationBased` `txlineDelayLossless` `txlineDelayLossy` `txlineElectricalLength`
Ряд и Шунт объекты RLC	`seriesRLC`, и `shuntRLC`
Объект Attenuator	`attenuator`
Объект антенны RF	`rfantenna`
Объект сдвига фазы	`phaseshift`

`netparamobj` — Сетевой объект параметра
сетевой объект параметра

Сетевой объект параметра. Сетевые объекты параметра имеют тип: sparameters, yparameters, zparameters, gparameters, hparameters, abcdparameters, и tparameters.

Пример: S1 = sparameters(Y1,100) . Y1 объект параметра. Этот пример преобразует Y-параметры в S-параметры в 100 Омы.

`filename` — Файл данных пробного камня
вектор символов | строковый скаляр

Файл данных пробного камня в виде вектора символов, который содержит сетевые данные о параметре. filename может быть имя файла на MATLAB^® путь или полный путь к файлу.

Пример: sobj = sparameters('defaultbandpass.s2p');

`freq` — Частоты S-параметра
вектор из положительных вещественных чисел

Частоты S-параметра в виде вектора из положительных вещественных чисел, отсортированных от самого маленького до самого большого.

`Z0` — Ссылочный импеданс
50 (значение по умолчанию) | положительный действительный скаляр

Ссылочный импеданс в Омах в виде положительного действительного скаляра. Вы не можете задать Z0 если вы импортируете данные из файла. Аргумент Z0 является дополнительным и хранится в Impedance свойство.

`rfdataorckt` — Данные RF или объект схемы
Объект данных RF | сетевой объект RF

Данные RF или объект схемы. Задайте rfdataobj как любой rfdata.data, или rfdata.network возразите или задайте rfcktobj когда любой анализировал rfckt текстовый объект, такой как rfckt.amplifier, rkckt.cascade объект.

`mnobj` — Сеть Matching
`matchingnetwork` объект

Сеть Matching в виде matchingnetwork объект.

Типы данных: char | string

`circuitindices` — Индекс соответствия с сетью
скаляр

Индекс схемы сети соответствия в виде скаляра.

Типы данных: double

Выходные аргументы

свернуть все

`sobj` — Данные S-параметра
S-объект-параметра

Данные S-параметра, возвращенные как объект. disp(sobj) возвращает свойства объекта:

NumPorts — Количество портов в виде целого числа. Функция вычисляет это значение автоматически, когда вы создаете объект.
Frequencies — Частоты S-параметра в виде K-by-1 вектор из положительных вещественных чисел, отсортированных от самого маленького до самого большого. Функция устанавливает это свойство от filename или freq входные параметры.
Parameters — Данные S-параметра в виде N-by-N-by-K массив комплексных чисел. Функция устанавливает это свойство от filename или data входные параметры.
Impedance — Ссылочный импеданс в Омах в виде положительного действительного скаляра. Функция устанавливает это свойство от filename или Z0 входные параметры. Если никакой ссылочный импеданс не обеспечивается, функция использует значение по умолчанию 50.
